A2409XT-1WR3

产品分类: DC-DC模块
产品描述: 470μF 260KHz 自然空冷 83% 1W ±56mA ±9V 2 26.4V 21.6V SMD 15.24mm*11.4mm*7.25mm
供应商型号: SG-A2409XT-1WR3
供应商: 期货订购
标准整包数: 1

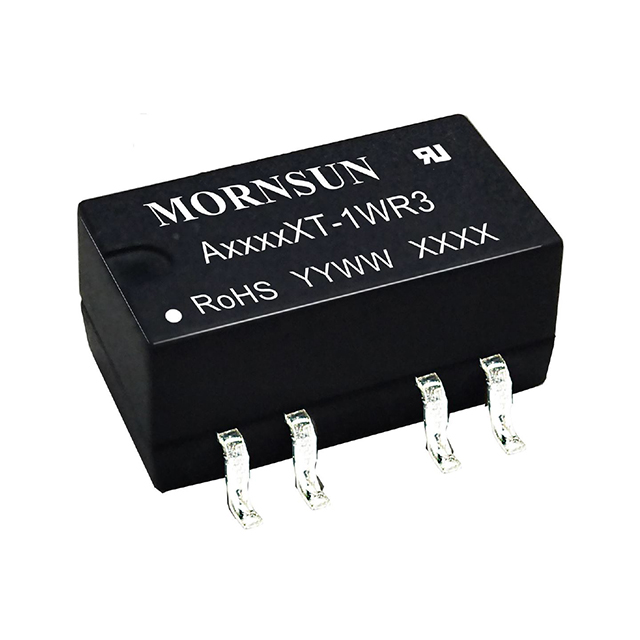

MORNSUN/广州金升阳科技 DC-DC模块 A2409XT-1WR3

A2409XT-1WR3概述

    # AXT-1WR3 系列 DC/DC 模块电源技术手册

    产品简介


    AXT-1WR3 系列是由广州金升阳科技有限公司推出的高效能 DC/DC 模块电源产品。该系列专为需要两组与输入电源隔离的电压的应用场合设计,广泛应用于纯数字电路、一般低频模拟电路、继电器驱动电路以及数据交换电路等领域。这些应用包括但不限于工业控制、通信设备、计算机及医疗设备等。

    技术参数


    输入特性
    - 输入电压范围:12VDC(10.8-13.2V),15VDC(13.5-16.5V),24VDC(21.6-26.4V)
    - 输出电压精度:见误差包络曲线图(图1)
    - 输入电流(满载/空载)
    - 12VDC 输入:±5VDC/±7.5VDC 输出,最大/最小电流为 102/8 mA
    - 15VDC 输入:±5VDC/±9VDC/±12VDC/±15VDC 输出,最大/最小电流为 51/8 mA
    - 24VDC 输入:±5VDC/±9VDC/±12VDC/±15VDC 输出,最大/最小电流为 50/8 mA
    - 纹波和噪声:最大值分别为 ±5VDC/±7.5VDC/±9VDC/±12VDC/±15VDC 输出 75mVp-p,±24VDC 输出 100mVp-p
    - 输入滤波器类型:电容滤波
    输出特性
    - 输出电压精度:±1.2%
    - 纹波和噪声:±5VDC/±7.5VDC/±9VDC/±12VDC/±15VDC 输出 30-75mVp-p,±24VDC 输出 50-100mVp-p
    - 温度漂移系数:满载时 0.02%/℃
    - 短路保护:可持续,自恢复
    通用特性
    - 隔离电压:输入-输出 1500VDC
    - 绝缘电阻:输入-输出 1000MΩ @ 500VDC
    - 工作温度:-40℃ 至 +105℃
    - 存储温度:-55℃ 至 +125℃
    - 工作湿度:无凝结 5%-95% RH
    物理特性
    - 外壳材料:黑色阻燃耐热塑料(UL94V-0)
    - 封装尺寸:15.24 x 11.40 x 7.25 mm
    - 重量:1.4g(典型值)

    产品特点和优势


    AXT-1WR3 系列的主要优势包括:
    - 高效率:满载效率高达 85%
    - 高可靠性:可持续短路保护,隔离电压高达 1500VDC
    - 紧凑设计:小型 SMD 封装,便于集成
    - 宽工作温度范围:-40℃ 至 +105℃,适合极端环境
    - 国际认证:通过 CB Report RoHS 和多个国际标准认证(UL 62368-1, EN 62368-1 等)

    应用案例和使用建议


    应用案例
    AXT-1WR3 系列广泛应用于各种数字和模拟电路。例如,纯数字电路、继电器驱动电路和数据交换电路等。这些应用对电源的稳定性和可靠性要求极高。
    使用建议
    为了优化性能,建议在输入输出端连接合适的电容滤波网络,同时确保所选电容值合适以避免启动问题。具体推荐容性负载值请参见表1。

    兼容性和支持


    AXT-1WR3 系列与市场上常见的电子设备兼容,符合国际标准认证。制造商提供了详尽的技术支持和维护服务,如有需要,可以直接联系技术人员获取帮助。

    常见问题与解决方案


    问题1:如何选择合适的电容值?
    - 解决方案:根据应用电路和输入电压选择合适的电容值。参考表1中的推荐容性负载值。
    问题2:如何解决启动问题?
    - 解决方案:检查所选电容值是否过大,并根据表1进行调整。

    总结和推荐


    综上所述,AXT-1WR3 系列是一款高度可靠的 DC/DC 模块电源产品,具备高效率、宽工作温度范围和优秀的抗干扰能力。对于需要两组与输入电源隔离电压的应用场合,该产品无疑是最佳选择。我们强烈推荐这一系列电源产品,特别适用于对稳定性要求较高的应用场景。

A2409XT-1WR3参数

参数
类型 -
输出方式 -
输出电压组数 2
散热方式 自然空冷
特性 -
输出总功率 1W
转换效率 83%
输出电流最大值 ±56mA
输出电压 ±9V
开关频率 260KHz
输入电压最小值 21.6V
输入电压最大值 26.4V
最大容性负载 470μF
长*宽*高 15.24mm*11.4mm*7.25mm
通用封装 SMD
零件状态 在售
包装方式 管装

A2409XT-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

A2409XT-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 A2409XT-1WR3 A2409XT-1WR3数据手册

A2409XT-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.551
50+ ¥ 11.55
100+ ¥ 11.165
500+ ¥ 10.78
1000+ ¥ 10.395
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.55
