VRB2412LD-20WR3

产品分类: DC-DC模块
产品描述: 1600μF Adjustable Output,Remote On/Off 270KHz 自然空冷 87% 20W 1.667A 12V 1 18V 9V DIP 通孔安装 50.8mm*25.4mm*11.8mm
供应商型号: ESY-VRB2412LD-20WR3
供应商: 海外现货
标准整包数: 1

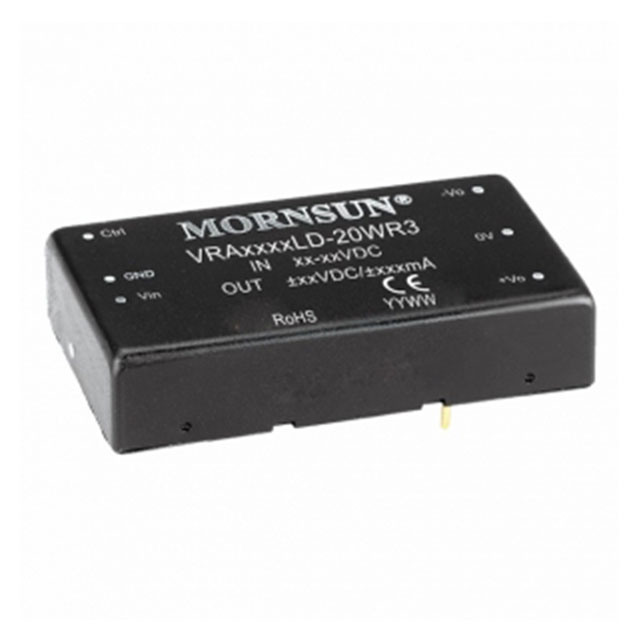

MORNSUN/广州金升阳科技 DC-DC模块 VRB2412LD-20WR3

VRB2412LD-20WR3概述

    VRALD-20WR3 & VRBLD-20WR3 系列隔离型20W DC-DC转换器

    产品简介


    VRALD-20WR3 和 VRBLD-20WR3 系列是隔离型 20W DC-DC 转换器,广泛应用于数据传输设备、电池电源、电信设备、分布式电源系统、混合模块系统、远程控制系统及工业机器人系统等领域。此系列转换器具有宽输入电压范围(2:1),高效率可达 90%,低待机电流(仅 0.15W),以及全面的保护机制(如短路、过压、过流保护)。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 9-18VDC、18-36VDC、36-75VDC |
    | 输出电压(满载) | ±5V、±9V、±12V、±15V、±24V |
    | 满载效率 | 高达 82% 至 90% |
    | 输入输出隔离电压 | 1500VDC |
    | 工作温度范围 | -40°C 至 +85°C |
    | 输出电压精度 | ±1% 至 ±3%(5%至100%负载时) |
    | 最大输入电流(全负载/空载) | 12VDC 输入:±15V 输出 - 1960/20 mA,±24V 输出 - 1938/25 mA;24VDC 输入:3.3V 输出 - 818/45 mA,5V 输出 - 993/45 mA |

    产品特点和优势


    VRALD-20WR3 & VRBLD-20WR3 系列具有如下显著优势:
    - 宽输入电压范围:允许在不同电压等级下稳定工作。
    - 高效率:最高可达到 90%,减少能量损失。
    - 低待机电流:在无负载情况下,功率消耗仅 0.15W,降低能源成本。
    - 出色的隔离性能:隔离测试电压高达 1500VDC,确保高安全性。
    - 多功能保护机制:具备短路、过压、过流保护,延长使用寿命。
    - 良好的工作环境适应性:可在极端环境下可靠运行,温度范围为 -40°C 到 +85°C。
    - 通过 EN62368 认证:符合多项国际安全标准,保证产品可靠性。

    应用案例和使用建议


    该系列转换器在各类应用中表现优异,例如数据传输设备、电池电源系统及远程控制系统等。用户可以根据需求选择合适的输入输出配置。
    使用建议:
    - 增加输入和输出电容值(Cin 和 Cout)可以进一步减小输入和输出纹波。
    - 确保电容不超过产品的最大电容负载限制。
    - 在设计参考电路中使用推荐的组件值以确保最佳性能。

    兼容性和支持


    VRALD-20WR3 和 VRBLD-20WR3 系列转换器可以与其他电子元器件或设备良好兼容,无需额外组件即可满足 CISPR32/EN55032 CLASS A 的电磁兼容要求。
    厂商提供详细的技术支持和维护服务,包括在线文档和客户支持团队,帮助用户解决可能出现的技术问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压超过规定范围 | 减少输入电压到规定的范围内,避免损坏设备 |
    | 输出电压不稳定 | 检查并调整输出电容值 |
    | 设备无法启动 | 确认输入电压在启动电压范围内,检查接线是否正确 |

    总结和推荐


    VRALD-20WR3 & VRBLD-20WR3 系列转换器凭借其广泛的输入电压范围、高效率、优秀的保护机制和良好的温度适应性,在多个应用领域表现出色。经过综合评估,我们强烈推荐使用此系列产品,尤其是在需要高可靠性、宽输入电压范围的应用环境中。

VRB2412LD-20WR3参数

参数
输入电压最小值 9V
散热方式 自然空冷
最大容性负载 1600μF
开关频率 270KHz
转换效率 87%
特性 Adjustable Output,Remote On/Off
类型 -
输出电流最大值 1.667A
输出电压 12V
输出总功率 20W
输出电压组数 1
输出方式 -
输入电压最大值 18V
长*宽*高 50.8mm*25.4mm*11.8mm
通用封装 DIP
安装方式 通孔安装
包装方式 托盘

VRB2412LD-20WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

VRB2412LD-20WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 VRB2412LD-20WR3 VRB2412LD-20WR3数据手册
