G0505S-1WR2

产品分类: DC-DC模块
产品描述: 470μF 100KHz 自然空冷 78% 1W ±100mA ±5V 2 5.5V 4.5V SIP 19.5mm*9.8mm*12.5mm
供应商型号: ESY-G0505S-1WR2
供应商: 海外现货
标准整包数: 1

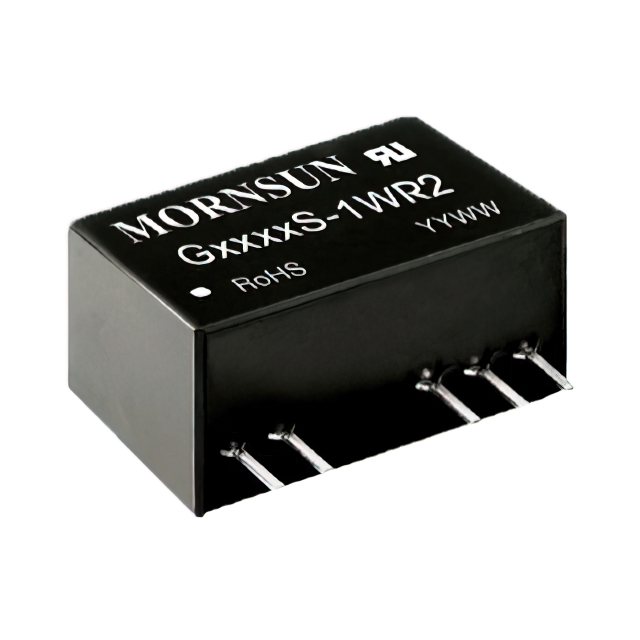

MORNSUN/广州金升阳科技 DC-DC模块 G0505S-1WR2

G0505S-1WR2概述

    # DC/DC 模块电源 GS-1WR2 & HS-1WR2 系列

    产品简介


    GS-1WR2 和 HS-1WR2 系列是广州金升阳科技有限公司生产的一款DC/DC模块电源。该系列电源具有高效率、小型化、高隔离电压等特点,主要应用于医疗设备、电力系统和IGBT驱动电路等领域。其产品类型为定电压输入,输出为非稳压正负双路或单路。

    技术参数


    输入特性
    - 输入电压范围: 3.3VDC 至 24VDC
    - 最大输入电流:
    - 3.3V: 空载 45mA / 满载 426mA
    - 5V: 空载 35mA / 满载 274mA
    - 12V: 空载 15mA / 满载 114mA
    - 15V: 空载 18mA / 满载 93mA
    - 24V: 空载 10mA / 满载 56mA
    - 输入冲击电压: 最大 30VDC
    - 反射纹波电流: 0.2A
    输出特性
    - 输出电压范围:
    - 3.3VDC 输出: ±1.5%
    - 5VDC 输出: ±1.2%
    - 其他输出: ±1.2%
    - 负载调节率:
    - 3.3V、5V 输出: ±20%
    - 其他输出: ±15%
    - 纹波与噪声:
    - 3.3V 输出: 80mVp-p 到 150mVp-p
    - 其他输出: 70mVp-p 到 120mVp-p
    - 温度漂移系数: ±0.02%/°C
    通用特性
    - 绝缘电压: 输入-输出,4200VAC 或 6000VDC
    - 患者漏电流: 最大 2µA
    - 绝缘电阻: 输入-输出,1000MΩ
    - 隔离电容: 输入-输出,5pF
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -55°C 至 +125°C
    - 平均无故障时间(MTBF): 3500K小时
    - 工作时外壳温升: Ta=25°C 时 < 25°C

    产品特点和优势


    - SIP 封装,适合紧凑设计;
    - 效率高达 81%,在相同功耗下提供更高的输出功率;
    - 加强绝缘,保证高可靠性;
    - 患者漏电流最大 2 µA,提高医疗设备的安全性;
    - 隔离电压高达 4200VAC 或 6000VDC,有效隔离输入和输出;
    - 工作温度范围广,从-40°C至+85°C;
    - 国际标准引脚方式,方便集成。

    应用案例和使用建议


    典型应用
    1. 单路输出:
    - 适用于需要高隔离的应用场景,例如医疗采集隔离电路。
    - 为确保高效运行,输出端需并联电阻,使其消耗功率不低于10%的额定功率。
    2. 双路输出:
    - 推荐容性负载值详见表1。若电容过大,可能导致启动问题,因此选择合适的电容很重要。
    使用建议
    - 在输入输出端添加电容滤波网络,以减少纹波。
    - 通过串联线性稳压器来实现输出稳压、过压及过流保护。

    兼容性和支持


    - 兼容性:与其他电源设备互不冲突,可直接替换原有设备。
    - 支持服务:广州金升阳科技有限公司提供详尽的技术支持和售后服务,具体定制需求可通过技术支持人员了解。

    常见问题与解决方案


    1. 问题:启动困难。
    - 解决方案:检查所选电容是否合适,确保不超出推荐范围。

    2. 问题:过流保护频繁触发。
    - 解决方案:检查负载连接情况,确保负载不会超过额定负载的10%。

    3. 问题:纹波和噪声超标。
    - 解决方案:增加输出电容滤波网络,选择合适参数的电容。

    总结和推荐


    GS-1WR2 & HS-1WR2 系列DC/DC模块电源凭借其高效率、高隔离电压、紧凑设计等特点,特别适合医疗、电力和IGBT驱动等领域的应用。其出色的稳定性和可靠性使得该产品在市场上具备很强的竞争力。强烈推荐在高要求的应用环境中使用。
    如果您有任何疑问或需要更多技术支持,请联系广州金升阳科技有限公司的技术支持团队。

G0505S-1WR2参数

参数
转换效率 78%
输出电压组数 2
类型 -
输出方式 -
输出总功率 1W
输出电流最大值 ±100mA
散热方式 自然空冷
开关频率 100KHz
输入电压最小值 4.5V
最大容性负载 470μF
输入电压最大值 5.5V
特性 -
输出电压 ±5V
长*宽*高 19.5mm*9.8mm*12.5mm
通用封装 SIP
应用等级 工业级
包装方式 管装

G0505S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

G0505S-1WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 G0505S-1WR2 G0505S-1WR2数据手册

G0505S-1WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
