首页  >  产品百科  >  URA2405LD-20WR3

URA2405LD-20WR3

产品分类: DC-DC模块
产品描述: 4800μF Adjustable Output 270KHz 自然空冷 86% 20W ±2A ±5V 2 36V 9V DIP 通孔安装 50.8mm*25.4mm*11.8mm
供应商型号: SG-URA2405LD-20WR3
供应商: 期货订购
标准整包数: 1

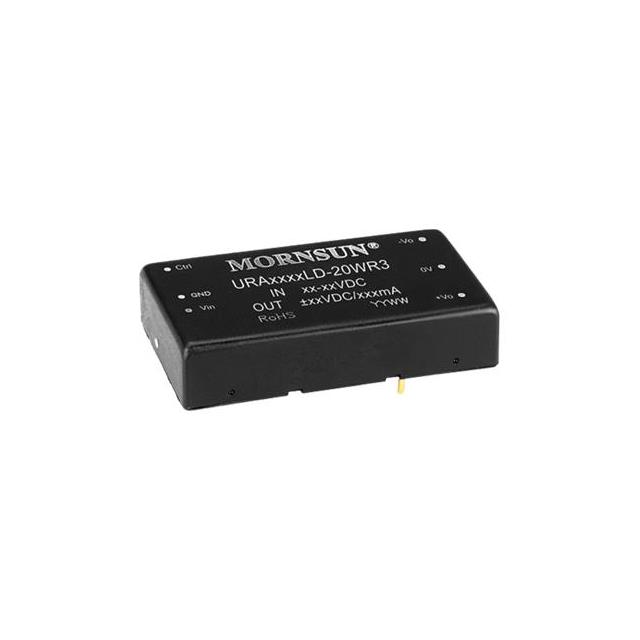

MORNSUN/广州金升阳科技 DC-DC模块 URA2405LD-20WR3

URA2405LD-20WR3概述

    URALD-20WR3 & URBLD-20WR3 系列 DC/DC 模块电源技术手册

    1. 产品简介


    URALD-20WR3 & URBLD-20WR3 系列 DC/DC 模块电源是一款高效、稳定、可靠的产品,适用于多种应用领域。这些模块电源拥有 20W 的输出功率,具备 4:1 的超宽输入电压范围(9-75VDC),并能达到高达 90% 的转换效率。此外,它们提供了输出电压调节功能,可以适应不同的应用需求。
    主要功能包括隔离稳压正负双路/单路输出、输入欠压保护、输出短路/过压/过流保护、以及优异的电磁兼容性能。这些特性使得该系列电源能够广泛应用于数据传输设备、电池驱动设备、通信设备、分布式电源系统等领域。

    2. 技术参数


    - 输入电压范围:9-75VDC(4:1)
    - 输出功率:20W
    - 效率:高达 90%
    - 隔离电压:1500VDC
    - 工作温度:-40℃ to +85℃
    - 启动时间:≤10ms(标称输入和恒阻负载)
    - 纹波 & 噪声:≤100mVpp(20MHz 带宽,5%到 100%负载)
    典型型号参数
    - URA2405LD-20WR3:输入电压 24V(9-36V),输出电压 ±5VDC,满载效率 84-86%
    - URA4805LD-20WR3:输入电压 48V(18-75V),输出电压 ±5VDC,满载效率 84-86%

    3. 产品特点和优势


    独特的功能和优势:
    - 超宽输入电压范围:9-75VDC,适用于各种供电环境。
    - 高效率:高达 90%,显著减少能量损失。
    - 输入欠压保护:避免输入电压过低导致设备损坏。
    - 保护机制完善:包括输出短路、过压、过流保护。
    - 金属六面屏蔽封装:增强电磁兼容性能,提高可靠性。
    - 温度范围宽广:可在极端环境下稳定工作。
    - 符合多项国际认证:UL60950-1, EN62368-1, BS EN62368-1, IEC60950-1, EN50155 等。

    4. 应用案例和使用建议


    应用案例:
    - 数据传输设备:确保稳定的数据传输,减少干扰。
    - 电池驱动设备:提供可靠的电力供应,延长设备寿命。
    - 通信设备:保证通信质量,提高系统稳定性。
    - 分布式电源系统:满足不同应用场景的电力需求。
    使用建议:
    - 输入滤波:为了减少输入端的纹波,可以在输入端增加合适容量的滤波电容。
    - 输出负载匹配:确保输出负载在规定的范围内,以维持稳定的输出电压。
    - 散热设计:对于需要较高功率输出的应用,建议使用带有散热片的封装以提高散热效果。

    5. 兼容性和支持


    兼容性:
    - URALD-20WR3 & URBLD-20WR3 系列产品具有良好的兼容性,能够与大多数标准接口和控制系统无缝集成。
    支持和服务:
    - 广州金升阳科技有限公司提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。同时,公司还提供产品定制服务,满足客户的特定需求。

    6. 常见问题与解决方案


    常见问题与解决方案:
    - 问题:输出电压不稳定
    - 解决方案:检查输入电压是否在规定范围内,调整 Trim 电阻以校准输出电压。
    - 问题:纹波较大
    - 解决方案:增加输出端的滤波电容容量,确保纹波在规定范围内。
    - 问题:过温保护触发
    - 解决方案:检查散热设计是否合理,必要时加装散热片或改进散热方案。

    7. 总结和推荐


    综合评估:
    URALD-20WR3 & URBLD-20WR3 系列 DC/DC 模块电源凭借其出色的性能、广泛的适用范围和可靠的安全保护机制,成为各领域电源解决方案的理想选择。其优越的电气特性和丰富的功能使其在市场上具备很强的竞争力。
    推荐:
    鉴于其卓越的表现和广泛的应用前景,我们强烈推荐这一系列 DC/DC 模块电源。无论是对于新项目的设计还是现有系统的升级,都值得考虑选择这款产品。如果您需要进一步的信息或技术支持,欢迎随时联系广州金升阳科技有限公司。

URA2405LD-20WR3参数

参数
特性 Adjustable Output
类型 -
输入电压最大值 36V
输出电压组数 2
输出电流最大值 ±2A
最大容性负载 4800μF
输入电压最小值 9V
输出总功率 20W
开关频率 270KHz
输出电压 ±5V
转换效率 86%
散热方式 自然空冷
输出方式 -
长*宽*高 50.8mm*25.4mm*11.8mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URA2405LD-20WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URA2405LD-20WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URA2405LD-20WR3 URA2405LD-20WR3数据手册

URA2405LD-20WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
