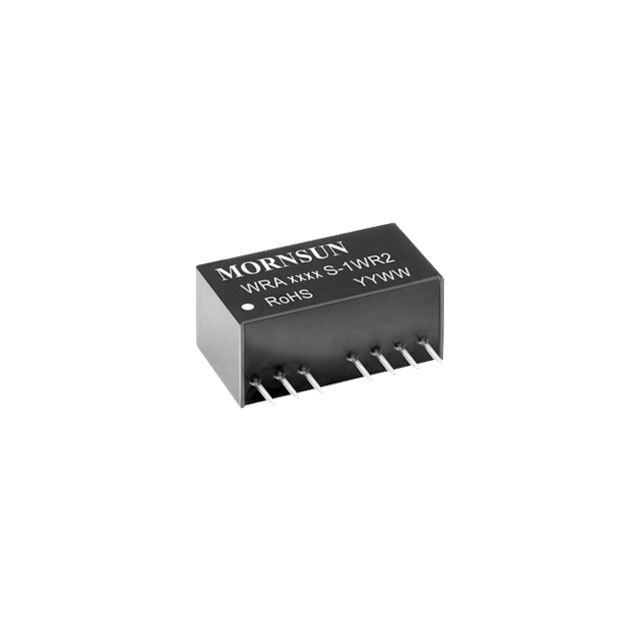

WRA4815S-1WR2

产品分类: DC-DC模块
产品描述: 330μF Remote On/Off 200KHz 自然空冷 80% 1W ±33mA ±15V 2 75V 36V Fixed SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: SG-WRA4815S-1WR2
供应商: 期货订购
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 WRA4815S-1WR2

WRA4815S-1WR2概述

    WRAS-1WR2 & WRBS-1WR2 系列 DC/DC 模块电源技术手册

    产品简介


    WRAS-1WR2 & WRBS-1WR2 系列是由广州金升阳科技有限公司生产的DC/DC模块电源。该系列产品设计紧凑,具有超小型SIP封装,适用于2:1输入范围,常规电压输出的隔离式1W DC-DC转换。它们适用于多种应用场景,例如通信设备、仪器仪表和工业电子系统。

    技术参数


    - 输入电压范围:4.5-75VDC(不同型号不同)
    - 输出电压范围:±3V, ±5V, ±9V, ±12V, ±15V, ±24V
    - 满载效率:70%-80%
    - 纹波&噪声:mVp-p
    - 隔离电压:1500VDC
    - 工作温度范围:-40℃至+85℃
    - 短路保护:可持续短路,自恢复
    - 认证:EN62368-1, BS EN62368-1

    产品特点和优势


    1. 超小型SIP封装:适合空间受限的应用场合。
    2. 宽输入电压范围:2:1输入,便于适配不同的电源环境。
    3. 高效能:典型效率达到70%-80%,适应各种负载条件。
    4. 低纹波噪声:输出稳定,适用于对纹波要求高的应用场景。
    5. 隔离稳压:具有1500VDC的隔离电压,确保安全隔离。
    6. 远程遥控功能:可通过Ctrl端口实现远程控制和关断功能。

    应用案例和使用建议


    - 通信设备:WRAS-1WR2 & WRBS-1WR2 在无线基站、路由器和其他网络设备中表现优异,提供可靠的电源解决方案。
    - 仪器仪表:适合实验室和医疗设备,确保测量结果的准确性。
    - 工业电子:可用于工业自动化控制设备,提供稳定的电源供应。
    使用建议:
    - 当使用不稳定的电源供电时,需要确保电源的输出电压波动范围和纹波电压在规定范围内。
    - 输出端并联一个5%的假负载以确保性能稳定。
    - 稳压电路的外围电路参数应参考手册中推荐电路进行设计。

    兼容性和支持


    WRAS-1WR2 & WRBS-1WR2 系列产品在与其它电子元器件或设备搭配使用时表现出良好的兼容性。广州金升阳科技有限公司提供详尽的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能及时获得帮助。

    常见问题与解决方案


    1. 问题:产品启动困难
    - 解决方案:确保输入电压在允许范围内,检查输入滤波电容是否正确连接。

    2. 问题:输出电压不稳定
    - 解决方案:检查输出电容和负载电阻是否符合手册要求。

    3. 问题:产品过热
    - 解决方案:确保散热措施到位,避免长时间高负荷运行。

    总结和推荐


    WRAS-1WR2 & WRBS-1WR2 系列是一款高性能、高可靠性的DC/DC模块电源,适用于多种应用场景。其独特的设计使其在众多同类产品中脱颖而出,广泛应用于通信、工业和医疗设备等领域。我们强烈推荐该产品给需要稳定电源解决方案的设计工程师和系统集成商。

WRA4815S-1WR2参数

参数
输出总功率 1W
最大容性负载 330μF
输入电压最小值 36V
开关频率 200KHz
输出电压组数 2
输出方式 Fixed
输出电压 ±15V
转换效率 80%
输入电压最大值 75V
散热方式 自然空冷
类型 -
特性 Remote On/Off
输出电流最大值 ±33mA
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
包装方式 管装

WRA4815S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRA4815S-1WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRA4815S-1WR2 WRA4815S-1WR2数据手册

WRA4815S-1WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
