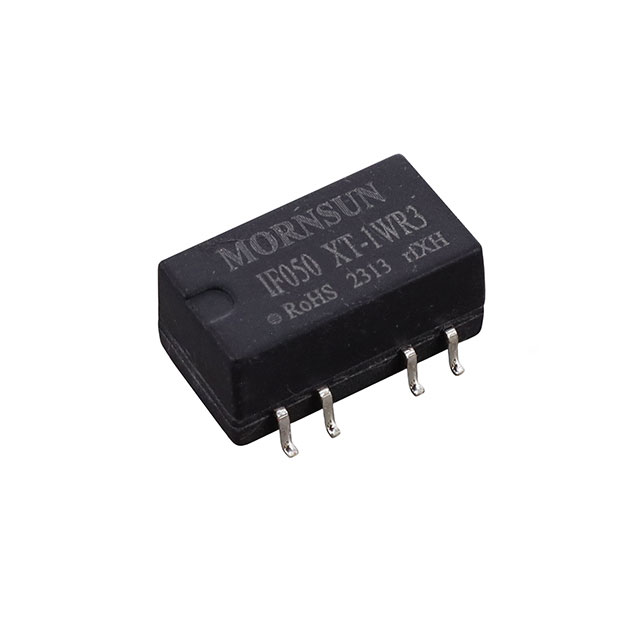

IF0509XT-1WR3

产品分类: DC-DC模块
产品描述: 1000μF 250KHz 自然空冷 70% 1W 111mA 9V 1 5.25V 4.75V SMD 贴片安装 15.24mm*11.4mm*7.25mm
供应商型号: SG-IF0509XT-1WR3
供应商: 期货订购
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 IF0509XT-1WR3

IF0509XT-1WR3概述

    DC/DC 模块电源 IF05XT-1WR3 系列技术手册

    1. 产品简介


    IF05XT-1WR3 系列 是广州金升阳科技有限公司生产的一款高效率的DC/DC模块电源,专为需要将输入电源与输出电源完全隔离的应用场合而设计。它广泛应用于前级干扰隔离、地干扰消除、纯数字电路、电压隔离转换、低频模拟电路以及继电器驱动电路等场景。

    2. 技术参数


    IF05XT-1WR3 系列的技术参数如下:
    - 输入电压范围:4.75VDC ~ 5.25VDC
    - 输出电压选项:
    - IF0503XT-1WR3:3.3VDC
    - IF0505XT-1WR3:5VDC
    - IF0509XT-1WR3:9VDC
    - IF0512XT-1WR3:12VDC
    - IF0515XT-1WR3:15VDC
    - 输出电流:
    - 3.3VDC 输出:250mA/25mA
    - 5VDC 输出:200mA/20mA
    - 9VDC 输出:111mA/12mA
    - 12VDC/15VDC 输出:84mA/9mA
    - 满载效率:62%~71%
    - 输入滤波器类型:电容滤波
    - 短路保护:可持续,自恢复
    - 隔离电压:3000VDC
    - 绝缘电阻:1000MΩ
    - 开关频率:250kHz
    - 工作温度范围:-40℃到+85℃

    3. 产品特点和优势


    - 可持续短路保护:即使发生短路,该电源也能够自动恢复,提高系统的可靠性。
    - 低空载输入电流:最高不超过5mA,降低了系统的能耗。
    - 宽工作温度范围:在极端环境中仍能稳定运行。
    - 高隔离电压:保证了电源输入和输出之间的电气隔离。
    - 国际标准引脚方式:便于集成和使用。
    - SMD封装:方便贴片安装,节省空间。

    4. 应用案例和使用建议


    应用案例:
    - 前级干扰隔离:在高干扰环境中,可以有效隔离输入电源,保护下游设备。
    - 地干扰消除:适用于多级供电系统中,避免不同地平面之间的干扰。
    - 纯数字电路:提供干净稳定的电源,适用于高性能数字电路。
    使用建议:
    - 建议增加输入输出电容:可以进一步减少输入输出纹波,但需要注意选择合适的电容值以避免启动问题。
    - 遵循EMC推荐电路:根据手册中的EMC推荐电路图进行布局,有助于提高抗电磁干扰的能力。

    5. 兼容性和支持


    - 兼容性:该系列电源与其他主流电子元器件和设备兼容良好。
    - 技术支持:广州金升阳科技有限公司提供了详尽的技术文档和支持,用户可以直接联系技术人员获取更多帮助。

    6. 常见问题与解决方案


    - 问:如何减少输入输出纹波?
    - 答:在输入输出端连接合适的电容滤波网络,推荐容性负载值详见手册表1。
    - 问:如何应对电磁干扰?
    - 答:参照手册中的EMC推荐电路图进行布局,并根据实际情况可能需要增加CY电容。
    - 问:温度过高导致性能下降怎么办?
    - 答:温度超过71℃时应降低负载以防止过热,手册图1显示了详细的降额曲线。

    7. 总结和推荐


    综上所述,IF05XT-1WR3系列DC/DC模块电源具备高效率、高隔离度、宽工作温度范围以及良好的EMC性能,特别适合在高可靠性、高电磁兼容性的应用场景中使用。因此,强烈推荐使用该系列产品。
    请注意,上述内容已根据原始数据进行了整理和优化,确保信息准确且具有一定的技术深度。

IF0509XT-1WR3参数

参数
散热方式 自然空冷
特性 -
输出总功率 1W
输出电压 9V
开关频率 250KHz
最大容性负载 1000μF
类型 -
输出方式 -
转换效率 70%
输入电压最小值 4.75V
输入电压最大值 5.25V
输出电流最大值 111mA
输出电压组数 1
长*宽*高 15.24mm*11.4mm*7.25mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

IF0509XT-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

IF0509XT-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 IF0509XT-1WR3 IF0509XT-1WR3数据手册

IF0509XT-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.4956
50+ ¥ 15.18
100+ ¥ 14.674
500+ ¥ 14.168
1000+ ¥ 13.662
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.49
