VCB4805SBO-10WR3

产品分类: DC-DC模块
产品描述: 2200μF 300KHz 自然空冷 83% 10W 2A 5V 1 75V 36V DIP 33.02mm*22.86mm*11.6mm
供应商型号: SG-VCB4805SBO-10WR3
供应商: 期货订购
标准整包数: 1

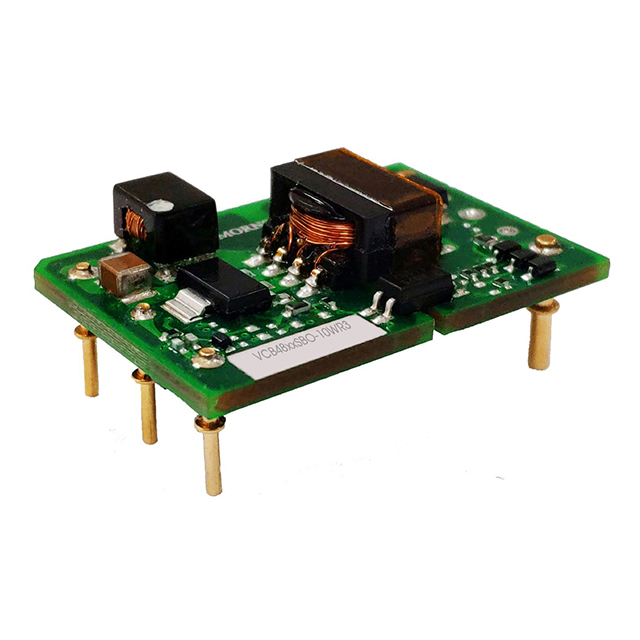

MORNSUN/广州金升阳科技 DC-DC模块 VCB4805SBO-10WR3

VCB4805SBO-10WR3概述

    VCB48SBO-10WR3系列DC/DC模块电源技术手册

    产品简介


    VCB48SBO-10WR3系列是一款高效、宽电压输入的隔离稳压单路DC-DC模块电源,适用于多种通信设备,包括交换机、中继器、智能通信网关、GPS时钟同步及4G/5G基站相关直流供电等。其额定输出功率为10W,具备高效率和广泛的输入电压范围。

    技术参数


    - 输入电压范围:2:1宽电压输入(例如:36-75VDC)
    - 输出电压范围:5V/12V/15V/24V
    - 效率:高达88%
    - 隔离电压:1500VDC
    - 输入欠压保护:26V~29VDC
    - 输出保护:过压、过流、短路保护
    - 工作温度范围:-40℃至+85℃
    - 标准封装:1/16砖封装
    - 认证:通过EN62368和UL62368认证
    - 尺寸:33.02×22.86×11.40mm
    - 重量:5.84g(Typ.)

    产品特点和优势


    - 高效率:效率高达88%,提高能源利用效率。
    - 宽输入电压范围:2:1宽电压输入范围,适应多种电源环境。
    - 高可靠性:隔离电压1500VDC,确保安全运行。
    - 全面保护机制:具备输入欠压保护、输出过压、过流、短路保护功能。
    - 宽工作温度范围:适应极端环境条件。
    - 认证齐全:通过EN62368和UL62368认证,确保产品质量符合国际标准。

    应用案例和使用建议


    - 通信领域:广泛应用于通信设备,如交换机、中继器、智能通信网关、GPS时钟同步及4G/5G基站相关直流供电等。
    - 推荐电路设计:如图2所示,合理选择输入输出电容(Cin、Cout),以进一步减少输入输出纹波。
    - EMC解决方案:推荐使用图3中的电路设计,有效降低EMI/EMS干扰。

    兼容性和支持


    - 兼容性:该产品与市面上主流通信设备兼容,支持各种标准电源接口。
    - 技术支持:广州金升阳科技有限公司提供全方位的技术支持和维护服务,如有疑问可通过电话或邮件联系。

    常见问题与解决方案


    1. 问题:开机瞬间输入电流过高。
    - 解决办法:合理配置输入电容,增加输入滤波电容值。
    2. 问题:输出电压不稳定。
    - 解决办法:检查负载是否在正常范围内,确保输入电压稳定。
    3. 问题:EMI问题严重。
    - 解决办法:参照图3中的推荐电路设计,正确配置EMI滤波电路。

    总结和推荐


    VCB48SBO-10WR3系列DC/DC模块电源凭借其高效、高可靠性、宽工作温度范围等特点,在通信领域具有显著的应用优势。其全面的保护机制和良好的EMC特性使其成为一种值得信赖的选择。综上所述,强烈推荐使用此产品。
    如需更多详细信息或技术支持,请访问官网www.mornsun.cn,或直接联系广州金升阳科技有限公司的技术人员。

VCB4805SBO-10WR3参数

参数
类型 -
输出电压 5V
转换效率 83%
输出总功率 10W
输入电压最小值 36V
输出电流最大值 2A
散热方式 自然空冷
开关频率 300KHz
输出方式 -
最大容性负载 2200μF
特性 -
输出电压组数 1
输入电压最大值 75V
长*宽*高 33.02mm*22.86mm*11.6mm
通用封装 DIP
包装方式 托盘

VCB4805SBO-10WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

VCB4805SBO-10WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 VCB4805SBO-10WR3 VCB4805SBO-10WR3数据手册

VCB4805SBO-10WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.776
50+ ¥ 22.8
100+ ¥ 22.04
500+ ¥ 21.28
1000+ ¥ 20.52
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.77
直接购买
加入购物车
