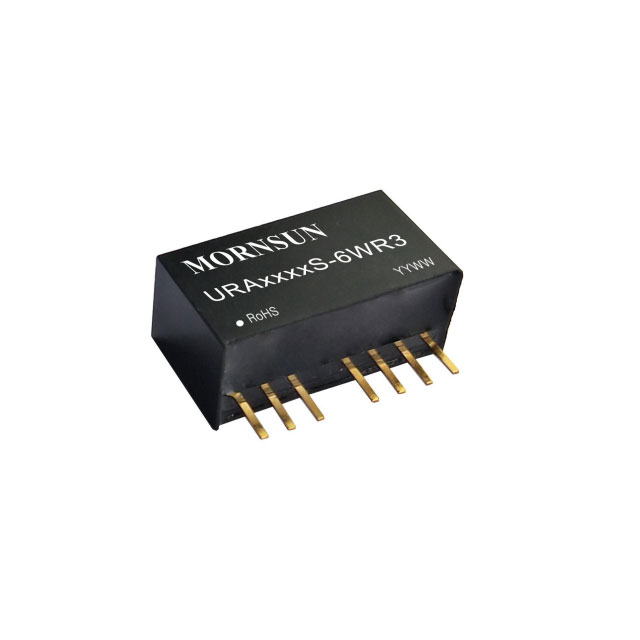

URA2424S-6WR3

产品分类: DC-DC模块
产品描述: 68μF 4:1宽压输入灌封,正负输出 500KHz 自然空冷 82% 6W ±125mA ±24V 2 36V 9V DC SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: 2725-URA2424S-6WR3-ND
供应商: Digi-Key
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 URA2424S-6WR3

URA2424S-6WR3概述


    产品简介


    电子元器件类型:DC/DC 电源模块
    主要功能:6W 隔离稳压双路输出,宽电压输入范围(4:1),高效能设计。
    应用领域:医疗、工控、电力、仪器仪表、通信等领域。

    技术参数


    输入特性
    | 参数 | 范围值 | 单位 |
    |
    | 输入电压(DC) | 9-36 | VDC |
    | 输入电流(满载/空载)| 313/12 至 320/16 | mA |
    | 启动电压 | 9 | VDC |
    | 输入欠压保护 | 5.5-6.5 | VDC |
    | 冲击电压(1秒最大) | -0.7 至 50 | VDC |
    输出特性
    | 参数 | 范围值 | 单位 |
    |
    | 输出电压精度 | ±1.5 至 ±2 | % |
    | 线性调节率 | ±0.5 至 ±1.5 | % |
    | 负载调节率 | ±0.8 至 ±1.5 | % |
    | 瞬态恢复时间 | 450 至 500 | µs |
    | 温度漂移系数 | ±0.03 | %/℃ |
    | 纹波&噪声(20MHz 带宽) | 120 至 150 | mVp-p |
    工作环境
    | 参数 | 范围值 | 单位 |
    |
    | 工作温度范围 | -40 至 +85 | ℃ |
    | 存储温度范围 | -55 至 +125 | ℃ |
    | 绝缘电阻 | ≥1000 | MΩ |
    | 隔离电压 | ≥1500 | VDC |

    产品特点和优势


    特点:
    - 宽电压输入范围:4:1 宽电压输入,适应性强。
    - 高效率:效率最高可达 83%。
    - 低功耗:空载功耗低至 0.12W。
    - 强隔离性能:隔离电压达 1500VDC。
    - 保护功能完善:具备输入欠压保护、输出短路和过流保护。
    - 国际标准:符合 RoHS、EN62368-1 和 BS EN62368-1 认证。
    优势:
    - 在医疗、工业控制等对稳定性要求高的场合表现优异。
    - 设计紧凑,便于集成,且拥有专利保护。

    应用案例和使用建议


    应用案例
    - 医疗设备:为便携式监护仪提供稳定的多路供电。
    - 工业自动化:作为 PLC 和 HMI 设备的核心电源模块。
    - 通信设备:为网络路由器和交换机供电,确保稳定运行。
    使用建议
    1. EMC 优化:根据推荐电路配置输入和输出电容,有效降低纹波和噪声。
    2. 并联使用限制:切勿尝试输出并联以提升功率,否则可能导致模块损坏。
    3. 环境管理:避免工作温度超出规定范围,特别是在高温环境下需加强散热。

    兼容性和支持


    - 兼容性:与多种主流接口和协议兼容,适配性高。
    - 支持服务:提供专业团队的技术支持和产品定制服务,详见广州金升阳科技官网。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载连接是否正确,调整输入电压。 |
    | 输入电流过高 | 确保输入电压在额定范围内,检查负载。 |
    | 纹波较大 | 增加输入和输出电容容量。 |

    总结和推荐


    优点总结:
    - 宽电压输入,适用场景广。
    - 高效率与低功耗兼顾,节能环保。
    - 配套资料详尽,使用灵活便捷。
    推荐结论:URAS-6WR3 系列 DC/DC 电源模块凭借其高效率、稳定性和广泛的兼容性,在医疗、工业、通信等领域具有显著的应用价值。尤其适用于需要紧凑设计和严格电磁兼容性的应用场景,强烈推荐使用。

URA2424S-6WR3参数

参数
输出总功率 6W
特性 4:1宽压输入灌封,正负输出
输入电压最小值 9V
转换效率 82%
输出电流最大值 ±125mA
输出方式 DC
输出电压组数 2
散热方式 自然空冷
类型 -
输入电压最大值 36V
输出电压 ±24V
最大容性负载 68μF
开关频率 500KHz
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
应用等级 工业级
包装方式 管装

URA2424S-6WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URA2424S-6WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URA2424S-6WR3 URA2424S-6WR3数据手册
