WRA4812S-1WR2

产品分类: DC-DC模块
产品描述: 470μF Remote On/Off 200KHz 自然空冷 78% 1W ±42mA ±12V 2 75V 36V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号:
供应商:
标准整包数: 0

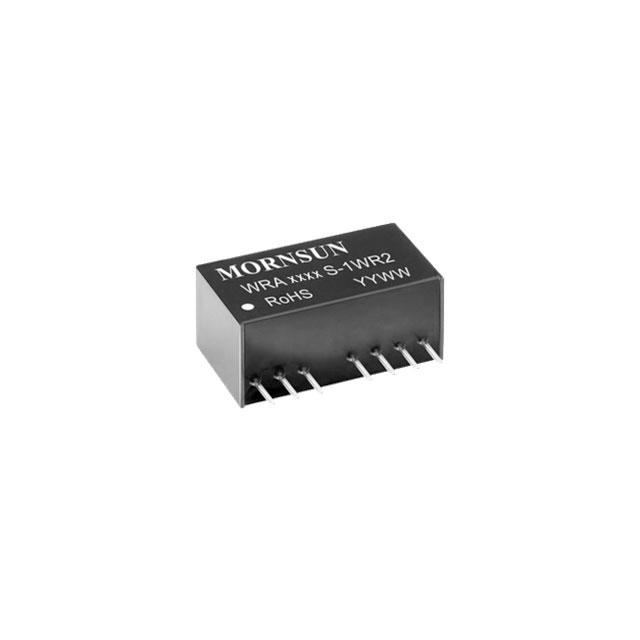

MORNSUN/广州金升阳科技 DC-DC模块 WRA4812S-1WR2

WRA4812S-1WR2概述

    # DC/DC 模块电源 WRAS-1WR2 & WRBS-1WR2 系列技术手册

    产品简介


    WRAS-1WR2 & WRBS-1WR2 系列 DC/DC 模块电源由广州金升阳科技有限公司生产,是一款高效能的隔离电源转换器。该产品提供1W的功率输出,采用SIP(Single In-line Package)封装形式,支持2:1的宽电压输入,适用于各种通信设备、仪器仪表和工业电子应用中。主要功能包括隔离稳压、正负双路/单路输出以及超小型封装设计。

    技术参数


    - 输入电压范围:2:1,具体范围视型号而定,如5VDC (4.5-9VDC)、12VDC (9-18VDC)等。
    - 输出电压:±5V、±12V、±15V等,满载效率最高可达81%。
    - 纹波和噪声:≤10mVp-p。
    - 隔离电压:1500VDC。
    - 工作温度范围:-40°C至+85°C。
    - 最大容性负载:根据不同型号,容量范围为100µF至2700µF。

    产品特点和优势


    - 超小型封装:采用SIP-8塑料引脚封装,适合紧凑空间应用。
    - 宽输入电压范围:提供广泛的输入电压适应性。
    - 高效率:最高可达81%,提高系统整体能效。
    - 低温漂移系数:稳定性能,在恶劣环境下仍保持良好表现。
    - 短路保护和远程遥控:具备可持续短路保护及远程控制功能,确保安全可靠运行。
    - 良好的成本设计:体积小且功能强大,为不同应用提供了理想的解决方案。

    应用案例和使用建议


    应用场景
    该系列模块电源广泛应用于通信设备、仪器仪表、工业电子等领域,特别适用于需要高稳定性和高可靠性的应用场景。例如,在通信基站、医疗器械、电力监控设备中使用。
    使用建议
    - 在输入不稳定的电源供电时,确保电源的输出电压波动范围和纹波电压无超出模块本身的指标。
    - 由于模块的输入电流较大,需要足够的供电能力。
    - 输出端需连接至少5%的最小负载电阻,以确保性能达标。
    - 对于双路输出模块,负载不平衡度应控制在±5%以内。

    兼容性和支持


    该系列产品与大多数电子设备具有良好的兼容性,可作为现有系统的替代或扩展。制造商提供了详尽的设计参考和应用指南,确保用户能够正确安装和使用。

    常见问题与解决方案


    - 问题1:纹波和噪声超标。
    - 解决办法:增加输入输出外部电容值或选用低ESR(Equivalent Series Resistance)电容。
    - 问题2:无法正常启动。
    - 解决办法:检查输入电压是否在规定范围内,确保输入电源有足够的电流供给。
    - 问题3:模块关闭后无法重启。
    - 解决办法:确认Ctrl引脚没有异常电平信号,必要时进行Reset操作。

    总结和推荐


    总体而言,WRAS-1WR2 & WRBS-1WR2 系列 DC/DC 模块电源以其小巧的体积、高效的转换能力和广泛的适用范围,成为众多应用场合的理想选择。特别是对于追求高性能和高可靠性的客户来说,该系列产品提供了卓越的表现。我们强烈推荐在各种需要高稳定性和高效率的环境中使用。
    通过上述分析,WRAS-1WR2 & WRBS-1WR2 系列 DC/DC 模块电源是一款极具竞争力的产品,适用于多种复杂的应用场景。如果您正在寻找一种可靠、高效且易于集成的电源解决方案,这些产品将是您的不二选择。

WRA4812S-1WR2参数

参数
转换效率 78%
散热方式 自然空冷
输出电压组数 2
输出电流最大值 ±42mA
特性 Remote On/Off
输出方式 -
输出电压 ±12V
输出总功率 1W
开关频率 200KHz
输入电压最大值 75V
最大容性负载 470μF
类型 -
输入电压最小值 36V
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
包装方式 管装

WRA4812S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRA4812S-1WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRA4812S-1WR2 WRA4812S-1WR2数据手册
