首页  >  产品百科  >  WRA2415S-3W R2

WRA2415S-3W R2

产品分类: DC-DC模块
产品描述: 330μF Remote On/Off 250KHz 自然空冷 83% 3W ±100mA ±15V 2 36V 18V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号:
供应商:
标准整包数: 0

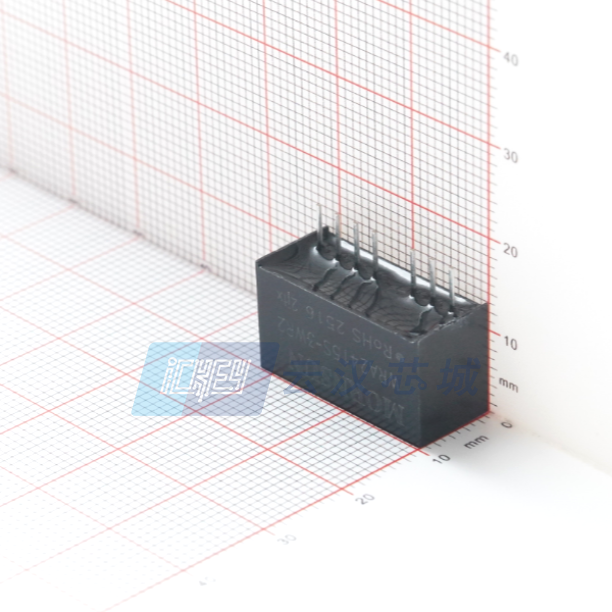

MORNSUN/广州金升阳科技 DC-DC模块 WRA2415S-3W R2

WRA2415S-3W R2概述

    DC/DC 模块电源 WRAS-3WR2 & WRBS-3WR2 系列产品综述

    产品简介


    DC/DC 模块电源 WRAS-3WR2 & WRBS-3WR2 系列是一种高效率、紧凑型的 3W 隔离转换器,适用于宽电压输入(2:1)。其独特的设计使其在通信设备、仪器仪表和工业电子等领域广泛应用。这些模块采用了超小型 SIP 封装,支持正负双路或单路输出,具备优异的电气特性和稳定性。

    技术参数


    - 输入电压:2:1 输入范围(例如 5V 至 18V)
    - 输出电压:±5V 至 ±24V
    - 满载效率:最高可达 83%
    - 工作温度范围:-40℃ 至 +85℃
    - 隔离电压:1500VDC
    - 纹波噪声:低至 40 mVp-p(取决于型号)
    - 短路保护:自恢复短路保护
    - 输出可关断:可通过 Ctrl 端实现
    - 认证:通过 EN60950 认证

    产品特点和优势


    - 超小型 SIP 封装:便于集成和节省空间
    - 宽输入电压范围:适应多种输入条件
    - 高效率:满载效率高达 83%
    - 隔离电压:1500VDC 高隔离电压,提高安全性
    - 低纹波噪声:确保稳定的输出
    - 短路保护:具备自恢复功能
    - 成本效益:优秀的成本设计使其性价比高

    应用案例和使用建议


    这些 DC/DC 模块电源广泛应用于各种设备中,如通信设备、仪器仪表、医疗设备和工业控制系统。为了确保最佳性能,用户应当注意以下几点:
    - 输入电流要求:确保电源输出电流足以应对瞬时启动电流。
    - 最小负载要求:建议输出最小负载不小于额定负载的 5%。
    - 布局建议:参考推荐电路,合理布置输入和输出滤波电容,避免启动问题。

    兼容性和支持


    这些模块具备良好的兼容性,可与其他设备和电子元器件无缝集成。制造商提供了详尽的技术支持文档,包括典型应用电路和 EMC 解决方案推荐电路,以便用户轻松集成到系统中。

    常见问题与解决方案


    - 问题:启动问题
    - 解决方法:检查输入电压是否稳定,确保滤波电容值合适。
    - 问题:输出纹波过大
    - 解决方法:调整输出电容值或选用更低等效阻抗的电容器。
    - 问题:模块无法正常关断
    - 解决方法:检查 Ctrl 端连接是否正确,确认流入电流在 5-10mA 范围内。

    总结和推荐


    总的来说,DC/DC 模块电源 WRAS-3WR2 & WRBS-3WR2 系列凭借其高效率、宽输入范围、良好的温度适应性和自恢复短路保护功能,在众多应用中表现出色。它适用于需要紧凑设计和高可靠性的场合。建议在通信设备、仪器仪表和工业控制系统中优先考虑使用这一系列的电源模块。
    广州金升阳科技有限公司将继续致力于提供高质量的产品和服务,确保用户能够获得最佳体验。如需更多信息和技术支持,请访问公司官网或联系技术支持团队。

WRA2415S-3W R2参数

参数
特性 Remote On/Off
输入电压最小值 18V
开关频率 250KHz
输出总功率 3W
输出电压组数 2
最大容性负载 330μF
输出方式 -
输出电流最大值 ±100mA
转换效率 83%
输出电压 ±15V
输入电压最大值 36V
散热方式 自然空冷
类型 -
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
包装方式 管装

WRA2415S-3W R2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRA2415S-3W R2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRA2415S-3W R2 WRA2415S-3W R2数据手册

WRA2415S-3W R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
