QA04

产品分类: DC-DC模块
产品描述: 220μF 100KHz 自然空冷 80% 2.1W +100/-80mA +15/-8V 2 15.5V 14.5V SIP-7 通孔安装 19.5mm*9.8mm*12.5mm
供应商型号: ESY-QA04
供应商: 海外现货
标准整包数: 1

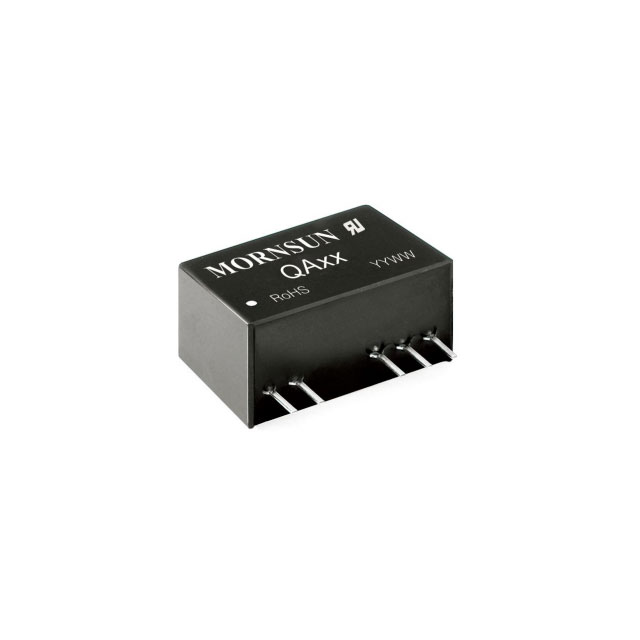

MORNSUN/广州金升阳科技 DC-DC模块 QA04

QA04概述

    IGBT 驱动器专用 DC/DC 模块电源 QA 系列技术手册解析

    1. 产品简介


    IGBT 驱动器专用 DC/DC 模块电源 QA 系列是由广州金升阳科技有限公司推出的一系列高效能电源模块,专为 IGBT 驱动器开发设计。这些模块的核心功能是将输入直流电压转换为非对称输出电压,用于驱动 IGBT 的栅极信号。产品的主要应用场景包括通用变频器、交流伺服驱动系统、电焊机和不间断电源(UPS)等领域。其独特设计显著降低了 IGBT 的驱动损耗,同时具备高效的电能转化能力和优异的环境适应性。

    2. 技术参数


    以下是 QA 系列产品的主要技术参数:
    | 类别 | 型号 | 输入电压(VDC) | 输出电压(VDC) | 输出电流(mA) | 满载效率(%) |
    |
    | QA01 | 15 | 14.5–15.5 | +15/-8.7 | +80/-40 | 80 |
    | QA01-09 | 15 | 8.46–9.54 | +9.0/-9.0 | +55/-55 | - |
    | QA01-17 | 15 | 16.15–17.85 | +17/-8.7 | +80/-40 | - |
    | QA02 | 12 | 11.6–12.4 | +15/-8.7 | +80/-40 | 80 |
    | QA03 | 24 | 23.3–24.7 | +15/-8.7 | +80/-40 | 80 |
    | QA04 | 12 | 9–15 | +15/-8.0 | +100/-80 | 80 |
    - 电气特性:
    输入电压范围广,支持 9V 至 24VDC 的输入电压;非对称输出电压形式(例如 +15V/-8.7V 或 +9V/-9V),适合不同驱动需求。
    - 工作环境:
    工作温度范围为 -40°C 至 +105°C,可在高温或低温环境下稳定运行。
    - 效率与保护:
    满载效率高达 80%,具备短路保护功能,并能在短路情况下实现自恢复。

    3. 产品特点和优势


    QA 系列模块具有以下核心优势:
    1. 高效率:满载效率达 80%,降低能耗和发热量。
    2. 超小型封装:采用 SIP 封装,尺寸仅为 19.50×9.80×12.50mm,便于集成到紧凑的电路板中。
    3. 优良的温控性能:全温度范围内的稳定工作,特别适用于工业级应用。
    4. 隔离特性:隔离电压达 3000VAC,确保安全性。
    5. EMC 性能优异:符合 CISPR32/EN55032 CLASS B 标准,降低电磁干扰。
    6. 多功能适用性:支持多种应用场景,如通用变频器、电焊机等。

    4. 应用案例和使用建议


    - 典型应用场景:
    在通用变频器中,QA 系列模块为 IGBT 提供稳定的供电,有效提升系统的可靠性和响应速度;在电焊机中,其优异的温控性能和高效转换能力保障了长时间工作的稳定性。

    - 使用建议:
    - 散热管理:为防止模块过热,建议在高温环境中加装散热片或使用风扇辅助散热。
    - 滤波处理:在输出端并联陶瓷电容,减少纹波和噪声,提升整体性能。
    - 避免过载:确保驱动器的平均输出功率不超过模块的额定功率。

    5. 兼容性和支持


    - 兼容性:QA 系列模块与其他 IGBT 驱动器和控制器高度兼容,可以直接替换现有产品。
    - 技术支持:广州金升阳提供全面的技术文档和支持服务,包括详细的安装指南和设计参考,用户可通过官网获取更多资料。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块输出电压异常 | 检查输入电压是否在允许范围内,调整电容值。 |
    | 模块出现发热现象 | 确保良好的散热条件,适当增大通风面积。 |
    | 模块输出纹波较大 | 检查外围滤波电容是否合理配置。 |

    7. 总结和推荐


    QA 系列 IGBT 驱动器专用 DC/DC 模块电源以其高效率、高可靠性、优异的温控特性和小型化设计,成为 IGBT 应用领域的理想选择。特别是在恶劣工况下,其卓越的性能和高性价比使其在市场上极具竞争力。推荐在需要高效、稳定、安全供电的工业级应用中优先选用 QA 系列模块。
    如果您正在寻找一款能够满足高性能需求的 IGBT 驱动器电源模块,QA 系列无疑是一个值得信赖的选择。

    广州金升阳科技有限公司联系方式:
    - 地址:广东省广州市黄埔区科学城科学大道科汇发展中心科汇一街 5 号
    - 电话:86-20-38601850
    - 传真:86-20-38601272
    - 邮箱:sales@mornsun.cn

QA04参数

参数
特性 -
输出总功率 2.1W
输入电压最大值 15.5V
最大容性负载 220μF
输出电压 +15/-8V
转换效率 80%
散热方式 自然空冷
开关频率 100KHz
输入电压最小值 14.5V
输出电流最大值 +100/-80mA
类型 -
输出方式 -
输出电压组数 2
长*宽*高 19.5mm*9.8mm*12.5mm
通用封装 SIP-7
安装方式 通孔安装
零件状态 在售
包装方式 管装

QA04厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

QA04数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 QA04 QA04数据手册

QA04封装设计

查看详情并下载
Symbol
Footprint
3D Model
