首页  >  产品百科  >  WRF1215S-1WR2

WRF1215S-1WR2

产品分类: DC-DC模块
产品描述: 680μF Remote On/Off 200KHz 自然空冷 80% 1W 67mA 15V 1 18V 9V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: SG2-WRF1215S-1WR2
供应商: 云汉优选
标准整包数: 1

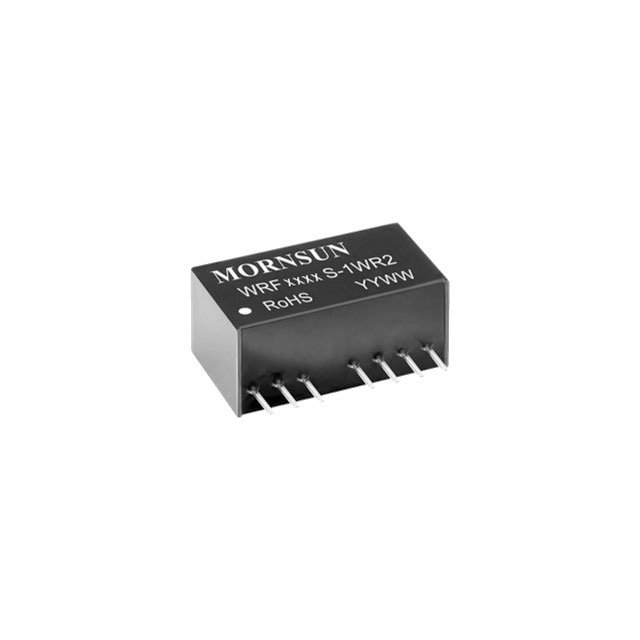

MORNSUN/广州金升阳科技 DC-DC模块 WRF1215S-1WR2

WRF1215S-1WR2概述

    DC/DC 模块电源 WRES-1WR2 & WRFS-1WR2 系列

    产品简介


    WRES-1WR2 & WRFS-1WR2 系列是来自广州金升阳科技有限公司的高性能 DC/DC 模块电源。这些产品以超小型 SIP 封装形式出现,适合应用于通信设备、仪器仪表和工业电子等领域。其核心特点包括宽输入电压范围、高效率、宽工作温度范围以及优秀的短路保护能力。

    技术参数


    - 输入电压范围:4.5-75VDC(不同型号有不同范围)
    - 输出电压精度:±3%(典型值)
    - 满载效率:高达79%
    - 隔离电压:3000VDC
    - 工作温度范围:-40°C 至 +85°C
    - 纹波和噪声:70-150mVp-p(根据型号不同有所差异)

    产品特点和优势


    1. 超小型 SIP 封装:节省空间,易于集成。
    2. 宽输入电压范围:适应多种电源环境。
    3. 高功率密度:高效率的设计使其在紧凑的空间内发挥最大的效能。
    4. 隔离稳压:保障了信号传输的稳定性。
    5. 短路保护(自恢复):提升系统的稳定性和安全性。
    6. 出色的温度性能:能够在极端温度环境中正常工作。

    应用案例和使用建议


    - 通信设备:在路由器和交换机等设备中作为电源转换部件,提供稳定的电力供应。
    - 仪器仪表:适用于医疗设备、自动化设备等,提供稳定的电源转换。
    - 工业电子:广泛应用于各类工业控制设备中,提高系统的可靠性和稳定性。
    使用建议:
    1. 在选择电源模块时,需要考虑输入电压范围和负载需求。
    2. 建议使用时确保最小负载不低于额定负载的5%,并适当加入假负载。
    3. 为了达到最佳的电磁兼容性能,可以参考推荐的EMC解决方案。

    兼容性和支持


    - 兼容性:与市场上大多数主流电子设备兼容,适用范围广。
    - 支持:广州金升阳科技有限公司提供全面的技术支持,包括定制服务、售后咨询等。

    常见问题与解决方案


    1. 启动问题:确保输入电压波动范围和纹波电压没有超出模块本身的标准。
    2. 过载保护:使用适当的假负载以确保输出稳定。
    3. 温度问题:确保工作环境温度在规定的范围内,必要时可以采取散热措施。

    总结和推荐


    WRES-1WR2 & WRFS-1WR2 系列 DC/DC 模块电源以其小巧的体积、广泛的输入电压范围和出色的性能表现,在通信设备、仪器仪表和工业电子等多个领域都表现出极高的应用价值。结合其强大的技术支持和服务体系,强烈推荐这些产品给需要高效、可靠的电源转换解决方案的用户。
    广州金升阳科技有限公司的专业技术和丰富的经验,使 WRES-1WR2 & WRFS-1WR2 系列成为市场上极具竞争力的产品。

WRF1215S-1WR2参数

参数
输出总功率 1W
特性 Remote On/Off
输入电压最小值 9V
转换效率 80%
输出电流最大值 67mA
输出电压组数 1
输入电压最大值 18V
类型 -
开关频率 200KHz
输出电压 15V
输出方式 -
最大容性负载 680μF
散热方式 自然空冷
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

WRF1215S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRF1215S-1WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRF1215S-1WR2 WRF1215S-1WR2数据手册

WRF1215S-1WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
