F0505N-1WR3

产品分类: DC-DC模块
产品描述: 2400μF 270KHz 自然空冷 82% 1W 200mA 5V 1 5.5V 4.5V DIP 通孔安装 12.7mm*10.16mm*8.2mm
供应商型号: SG-F0505N-1WR3
供应商: 国内现货
标准整包数: 1

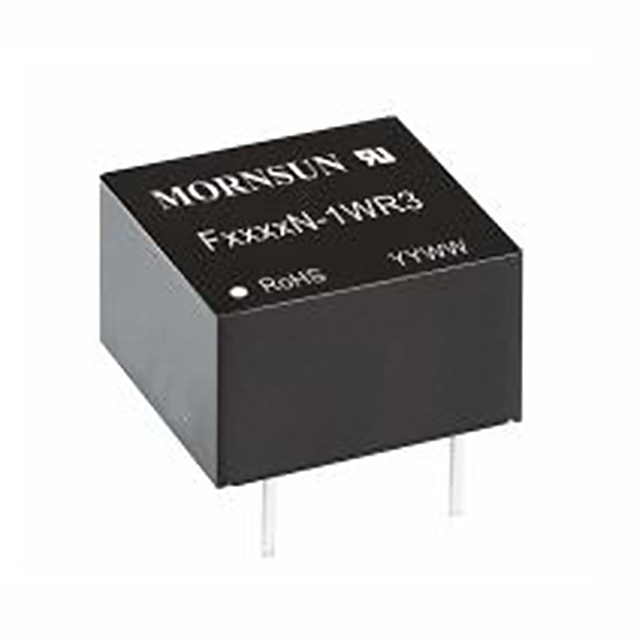

MORNSUN/广州金升阳科技 DC-DC模块 F0505N-1WR3

F0505N-1WR3概述

    # DC/DC 模块电源 F05N-1WR3 系列技术手册

    产品简介


    F05N-1WR3 系列是专为分布式电源系统设计的一款高效直流/直流转换器。该系列产品广泛应用于纯数字电路、一般低频模拟电路、继电器驱动电路及数据交换电路等领域。它们能够在复杂的电气环境中稳定运行,并通过国际标准的引脚方式实现便捷安装。

    技术参数


    输入输出规格
    | 产品型号 | 输入电压 (VDC) | 输出电压 (VDC) | 输出电流 (mA) | 满载效率 (%) |

    | F0503N-1WR3 | 5 (4.5-5.5) | 3.3 | 303/30 | 70/74 |
    | F0505N-1WR3 | 5 | 200/20 | 78/82 |
    | F0507N-1WR3 | 7.2 | 139/13 | 76/80 |
    | F0509N-1WR3 | 9 | 111/12 | 79/83 |
    | F0512N-1WR3 | 12 | 84/9 | 79/83 |
    | F0515N-1WR3 | 15 | 67/7 | 79/83 |
    | F0524N-1WR3 | 24 | 42/4 | 81/85 |
    工作条件
    | 项目 | 工作条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电流 | 满载/空载 | 270/5 | 286/10 | 241/12 | mA |
    | 反射纹波电流 | 15 | - | 冲击电压 | 5VDC 输入 | -0.7 | 9 | VDC |
    输出特性
    | 项目 | 工作条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输出电压精度 | 见误差包络曲线图(图 1) | - | - | - |
    | 线性调节率 | 输入电压变化±1% | 1.5 | - | - |
    | 负载调节率 | 10% 到 100% 负载 | 15 | 20 | - | % |
    | 纹波&噪声 | 20MHz 带宽 | 50 | 100 | mVp-p |
    其他参数
    - 可持续短路保护
    - 隔离电压:3000VDC
    - 工作效率:高达 85%
    - 工作温度范围:-40°C to +105°C
    - 物理特性:封装尺寸 12.70 x 10.16 x 8.20mm
    - 重量:1.8g (Typ.)
    - 冷却方式:自然空冷

    产品特点和优势


    产品特点
    1. 可持续短路保护:在发生短路时能自动恢复,保障系统的稳定运行。
    2. 宽工作温度范围:可在极端环境下(-40°C 至 +105°C)可靠运行。
    3. 高隔离电压:提供 3000VDC 的隔离电压,有效防止电压泄漏。
    4. 高效率:最高可达 85%,节省能源,提高系统整体效率。
    5. 国际标准引脚方式:便于在多种电路板上进行安装。
    优势
    - 可靠性:卓越的防护措施确保了长寿命和稳定性。
    - 多功能性:适用于各种复杂电气环境,满足多样化需求。
    - 易于集成:标准引脚布局简化安装流程,提升集成效率。

    应用案例和使用建议


    应用案例
    F05N-1WR3 系列电源适用于纯数字电路、低频模拟电路、继电器驱动电路及数据交换电路。例如,在工业控制系统中用于各类传感器和执行机构的供电,确保信号传输的稳定性。
    使用建议
    1. 选择合适的滤波电容:根据实际应用场景选用合适的滤波电容,以减少纹波并确保稳定输出。
    2. 注意输入电压范围:确认所选型号的输入电压范围符合系统要求,避免过电压导致损坏。
    3. 合理布置散热系统:虽然产品设计有自然空冷能力,但在高负载情况下仍需考虑额外散热措施以维持最佳性能。

    兼容性和支持


    兼容性
    - F05N-1WR3 系列电源符合国际标准引脚方式,可以方便地与不同品牌和型号的其他电子元器件或设备配套使用。
    支持信息
    广州金升阳科技有限公司提供了全面的技术支持和售后服务。如需定制化服务,客户可以直接联系技术人员讨论需求。

    常见问题与解决方案


    问题1:产品启动困难
    解决方案:检查所选电容的容量是否过大,适当降低电容值以适应启动过程。
    问题2:输出电压波动大
    解决方案:检查输入电压是否稳定,并调整外部滤波电路,确保稳定的输入电压。
    问题3:无法达到满载效率
    解决方案:确认负载是否超出最大负载范围,并确保正确的输入电压。

    总结和推荐


    综合评估
    F05N-1WR3 系列电源以其高效、可靠的特性,在多种应用场景中表现出色。其宽泛的工作温度范围和优良的隔离性能使其成为复杂系统中的理想选择。
    推荐结论
    强烈推荐。F05N-1WR3 系列电源不仅具备高效的电气特性,还拥有优异的机械和环境适应性,非常适合作为分布式电源系统的理想选择。

F0505N-1WR3参数

参数
输出总功率 1W
输出电压 5V
输入电压最大值 5.5V
输出电压组数 1
类型 -
输出电流最大值 200mA
输出方式 -
最大容性负载 2400μF
输入电压最小值 4.5V
特性 -
开关频率 270KHz
散热方式 自然空冷
转换效率 82%
长*宽*高 12.7mm*10.16mm*8.2mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

F0505N-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

F0505N-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 F0505N-1WR3 F0505N-1WR3数据手册
