WRE0512S-1WR2

产品分类: DC-DC模块
产品描述: 470μF Remote On/Off 200KHz 自然空冷 76% 1W ±42mA ±12V 2 9V 4.5V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: SG2-WRE0512S-1WR2
供应商: 云汉优选
标准整包数: 1

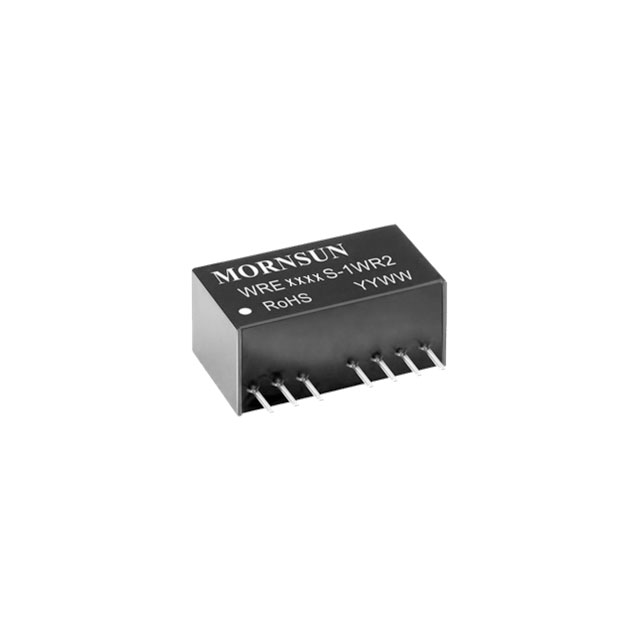

MORNSUN/广州金升阳科技 DC-DC模块 WRE0512S-1WR2

WRE0512S-1WR2概述

    WRES-1WR2 & WRFS-1WR2 系列 DC/DC 模块电源

    产品简介


    WRES-1WR2 & WRFS-1WR2 系列是广州金升阳科技有限公司推出的一系列 DC/DC 模块电源,具有 1W 的输出功率。该系列模块电源具备宽电压输入范围和高功率密度,适用于多种应用场景,如通信设备、仪器仪表和工业电子产品。这些模块采用了 SIP 封装,体积小巧且轻便,便于集成到各种设备中。

    技术参数


    - 输入电压:4.5-9VDC、9-18VDC、18-36VDC、36-75VDC
    - 输出电压:±3.3V、±5V、±12V、±15V
    - 输出功率:1W
    - 隔离电压:3000VDC
    - 工作温度范围:-40°C 至 +85°C
    - 纹波和噪声:≤150mVp-p
    - 效率:最高可达 81%
    - 尺寸:22.00 x 9.50 x 12.00 mm
    - 重量:4.9g (典型值)

    产品特点和优势


    1. 超小型 SIP 封装:紧凑设计,易于安装。
    2. 宽输入电压范围:提供多种输入电压选项,适应不同电源环境。
    3. 高功率密度:在有限的空间内实现高效能。
    4. 隔离电压:达到 3000VDC,确保安全隔离。
    5. 高效率:最高效率可达 81%,节省能源。
    6. 短路保护:具备自动恢复功能,增加稳定性。
    7. 输出可关断:通过 Ctrl 脚控制,方便管理和控制。

    应用案例和使用建议


    WRES-1WR2 & WRFS-1WR2 系列模块电源广泛应用于通信设备、仪器仪表和工业电子产品中。以下是一些具体的应用实例和使用建议:
    - 通信设备:可以作为备用电源,为关键设备提供稳定可靠的电力供应。
    - 仪器仪表:确保测量结果的准确性和稳定性。
    - 工业电子产品:适合高密度集成的设计方案,减少空间占用。
    使用建议:
    - 为了获得最佳性能,建议输入电压波动范围在模块自身指标范围内。
    - 使用过程中,需要确保最小负载不低于额定负载的 5%,以维持性能稳定。
    - 如果输出负载不平衡度超过 ±5%,应咨询技术支持,以确保产品性能。

    兼容性和支持


    该系列产品具有良好的兼容性,可以与不同类型的电子元器件和其他设备配合使用。广州金升阳科技有限公司提供了详细的技术支持和维护服务,包括:
    - 应用指导:详细的安装和使用手册,帮助用户正确使用模块电源。
    - 技术咨询:专业的技术支持团队随时解答用户的疑问。

    常见问题与解决方案


    以下列举了一些常见的使用问题及其解决方案:
    - Q: 无法启动?
    - A: 检查输入电压是否在允许范围内,确认电源输出电流是否足够。
    - Q: 输出电压不稳定?
    - A: 检查外部电路连接是否正确,增加滤波电容以提高稳定性。
    - Q: 瞬态响应差?
    - A: 适当增加输出端的滤波电容值,改善负载调节率。

    总结和推荐


    WRES-1WR2 & WRFS-1WR2 系列模块电源凭借其出色的性能和灵活的应用特性,是一款值得推荐的产品。其高功率密度、宽输入电压范围和强大的保护功能使其成为通信、仪器仪表和工业电子应用的理想选择。如果你正在寻找一款高性能且可靠的 DC/DC 转换器,这款产品绝对值得考虑。

WRE0512S-1WR2参数

参数
输出电流最大值 ±42mA
输出方式 -
最大容性负载 470μF
输入电压最大值 9V
类型 -
输出电压 ±12V
特性 Remote On/Off
转换效率 76%
输入电压最小值 4.5V
散热方式 自然空冷
输出电压组数 2
输出总功率 1W
开关频率 200KHz
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

WRE0512S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRE0512S-1WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRE0512S-1WR2 WRE0512S-1WR2数据手册

WRE0512S-1WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
