首页  >  产品百科  >  URB2424LD-30WR3

URB2424LD-30WR3

产品分类: DC-DC模块
产品描述: 680μF Adjustable Output,Remote On/Off 300KHz 自然空冷 90% 30W 1.25A 24V 2 36V 9V DIP 通孔安装 50.8mm*25.4mm*11.8mm
供应商型号: NA-URB2424LD-30WR3
供应商: 海外现货
标准整包数: 1

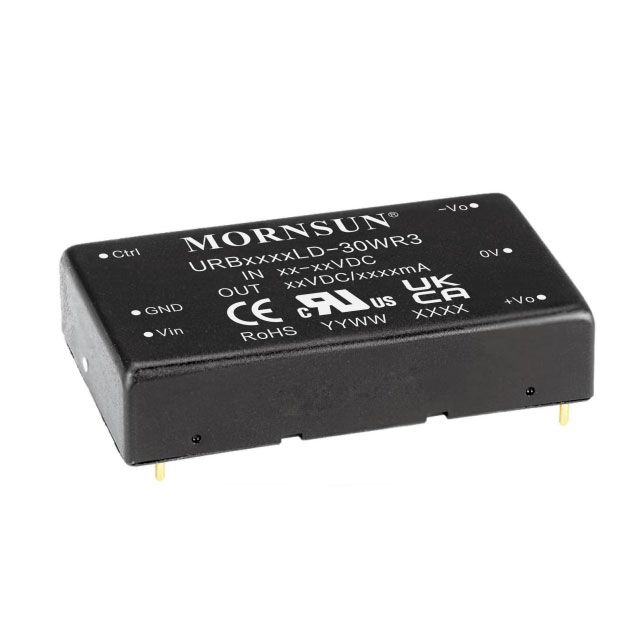

MORNSUN/广州金升阳科技 DC-DC模块 URB2424LD-30WR3

URB2424LD-30WR3概述

    # DC/DC Converter URALD-30WR3 & URBLD-30WR3 系列

    产品简介


    URALD-30WR3 和 URBLD-30WR3 系列是莫仕集团广州科技有限公司(MORNsun Guangzhou Science & Technology Co., Ltd.)推出的 30W 隔离型直流-直流转换器。这些产品采用超宽输入范围设计,具备高效能、低功耗、电磁兼容性强等特点,广泛应用于数据传输设备、电池供电设备、电信设备、分布式电源系统、混合模块系统、远程控制系统、工业机器人及铁路等领域。

    技术参数


    输入规格
    - 输入电压范围: 9-36VDC (24V 系列) / 18-75VDC (48V 系列)
    - 满载电流: 3.3V 输出: 40/60A / 5V 输出: 1454/60A / 其他输出: 1388/6A
    - 起动电压: 9V (24V 系列) / 18V (48V 系列)
    - 空载功率消耗: ≤0.14W
    - 反射纹波电流: 最大 40A
    - 浪涌电压 (1秒最大): 50VDC (24V 系列) / 100VDC (48V 系列)
    - 输入滤波器: Pi 滤波器
    输出规格
    - 电压精度:
    - 5%-100% 负载下: ±1%
    - 0%-5% 负载下: ±1% 至 ±5%
    - 线性调节: ±0.2% 至 ±0.5%
    - 负载调节:
    - 5%-100% 负载下: ±0.5%
    - 0%-100% 负载下: ±5%
    - 交叉调节: 双输出时,±5%
    - 瞬态恢复时间: 25% 负载阶跃变化: 300-500μs
    - 纹波与噪声:
    - 单输出: 50-100mVp-p
    - 双输出: 50-150mVp-p
    - 过压保护: 110% 至 160%
    - 过流保护: 110% 至 190%
    - 短路保护: 突跳模式,连续,自恢复
    一般规格
    - 隔离度:
    - 输入-输出耐压测试: 1500VDC
    - 绝缘电阻: ≥1000MΩ
    - 隔离电容: ≤2000pF
    - 工作温度范围: -40℃ 至 +80℃
    - 存储温度范围: -55℃ 至 +125℃
    - 振动: 符合 IEC/EN61373 标准
    - 切换频率: 300kHz (PWM 模式)
    机械规格
    - 外壳材料: 铝合金
    - 尺寸:
    - 水平封装 (无散热器): 50.80 × 25.40 × 11.80 mm
    - 水平封装 (带散热器): 51.40 × 26.20 × 16.50 mm
    - A2S 机壳安装 (无散热器): 76.00 × 31.50 × 21.20 mm
    - A2S 机壳安装 (带散热器): 76.00 × 31.50 × 25.30 mm
    - A4S 导轨安装 (无散热器): 76.00 × 31.50 × 25.80 mm
    - A4S 导轨安装 (带散热器): 76.00 × 31.50 × 29.90 mm
    - 重量:
    - 无散热器: 水平封装/A2S 机壳安装/A4S 导轨安装: 27.8g/52.0g/72.0g (典型值)
    - 带散热器: 水平封装/A2S 机壳安装/A4S 导轨安装: 37.0g/60.0g/80.0g (典型值)

    产品特点和优势


    1. 超宽输入范围: 4:1 的输入电压范围,适用范围广。
    2. 高效率: 在满载情况下可达 90%,在 5% 轻载情况下可达 82%。
    3. 低功耗: 空载功率消耗仅 0.14W。
    4. 隔离特性: 1.5KVDC 的输入-输出隔离电压测试。
    5. 多种保护机制: 包括输入欠压保护、输出短路保护、过压保护和过流保护。
    6. 严苛环境适应性: 工作温度范围为 -40℃ 至 +80℃。
    7. 认证齐全: 符合 EN50155 铁路标准、IEC60950、UL60950、EN60950 等多项国际标准。
    8. 屏蔽设计: 具备六面金属屏蔽。
    9. 可选反极性保护: 可选择机壳安装或导轨安装版本,并提供额外的输入反极性保护。

    应用案例和使用建议


    应用案例
    这些转换器在多种工业和商业环境中得到广泛应用,如:
    - 数据传输设备
    - 电池供电设备
    - 电信设备
    - 分布式电源系统
    - 混合模块系统
    - 远程控制系统
    - 工业机器人
    - 铁路系统
    使用建议
    - 提高输入输出电容值: 适当增加输入电容 Cin 和输出电容 Cout 的值,可以进一步减少纹波。
    - 选择低 ESR 电容器: 选用等效串联电阻低的电容器,以减少纹波。
    - 确保电容不超过最大值: 在选择电容器时,注意不要超过产品规定的最大电容值。

    兼容性和支持


    这些转换器与多种标准设备兼容,具体请参考技术手册。制造商提供全面的技术支持和服务,确保产品在使用过程中能够获得有效的技术支持。

    常见问题与解决方案


    问题 1: 输入电压波动较大
    解决方案: 检查输入滤波器,确保输入电压稳定。
    问题 2: 输出电压不稳定
    解决方案: 检查输出电容是否满足要求,确保负载变化时输出电压稳定。
    问题 3: 瞬态响应不佳
    解决方案: 确保选择合适的瞬态响应电路,并检查负载变化是否超出规范。

    总结和推荐


    优点

    总结


    - 高效能: 高达 90% 的满载效率。
    - 广泛的应用: 广泛应用于各种工业和商业环境。
    - 严格的保护机制: 多种保护机制确保运行安全。
    - 宽温域工作: 可在极端环境下正常工作。
    推荐结论
    鉴于其出色的性能、广泛的应用领域以及多种保护机制,这些 DC/DC 转换器非常值得推荐。无论是工业应用还是其他领域,这些转换器都能提供可靠且高效的电源解决方案。

URB2424LD-30WR3参数

参数
输出方式 -
输入电压最小值 9V
最大容性负载 680μF
散热方式 自然空冷
类型 -
特性 Adjustable Output,Remote On/Off
输出电压 24V
输出电压组数 2
输入电压最大值 36V
转换效率 90%
开关频率 300KHz
输出电流最大值 1.25A
输出总功率 30W
长*宽*高 50.8mm*25.4mm*11.8mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URB2424LD-30WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB2424LD-30WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB2424LD-30WR3 URB2424LD-30WR3数据手册
