URB4805ZP-6WR3

产品分类: DC-DC模块
产品描述: 1000μF 300KHz 自然空冷 84% 6W 1.2A 5V 2 75V 18V DIP 通孔安装 32mm*20mm*10.8mm
供应商型号: ESY-URB4805ZP-6WR3
供应商: 海外现货
标准整包数: 1

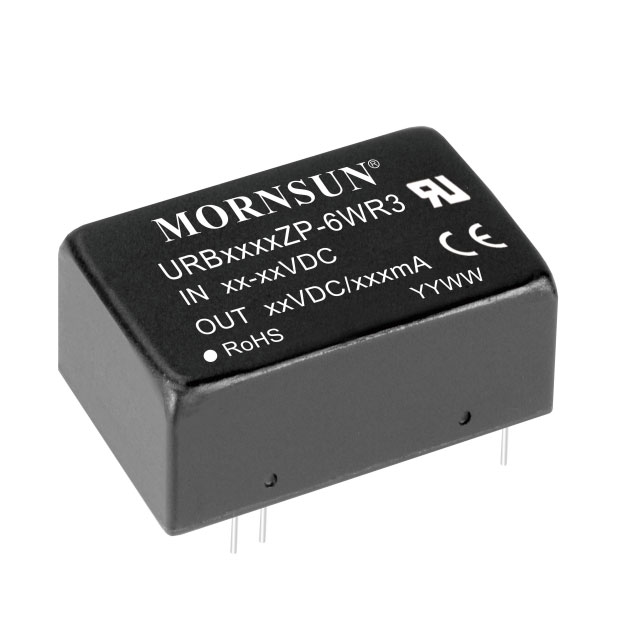

MORNSUN/广州金升阳科技 DC-DC模块 URB4805ZP-6WR3

URB4805ZP-6WR3概述

    # URAZP-6WR3 & URBZP-6WR3系列DC/DC转换器技术手册

    产品简介


    URAZP-6WR3 和 URBZP-6WR3 系列是广州铭顺科技有限公司(MORNSUN Guangzhou Science & Technology Co., Ltd.)生产的隔离式6W直流到直流转换器。该系列产品具备超宽输入电压范围和双重/单重输出调节功能,采用DIP封装。这些转换器广泛应用于工业控制、电力系统、仪表设备、通信设备及铁路应用等领域。

    技术参数


    输入规格
    | 项目 | 工作条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电流(满载/空载) | 24VDC输入 316/5 | 325/12 | mA |
    48VDC输入 156/4 | 160/8 | mA |
    | 反射纹波电流 20
    | 冲击电压(最大1秒) | 24VDC输入 | -0.7 50 | VDC |
    48VDC输入 | -0.7 100 | VDC |
    | 启动电压 | 24VDC输入 9 | VDC |
    48VDC输入 18 | VDC |
    | 输入欠压保护 | 24VDC输入 | 5.5 | 6.5 VDC |
    48VDC输入 | 12 | 15.5 VDC |
    输出规格
    | 项目 | 工作条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 电压精度 ±1 | ±3 | % |
    | 负载调整率 | 5%-100%负载 | ±0.5 | ±1 | % |
    | 交叉调整率 | 双路输出时,Vo1负载在50%,Vo2负载在10%-100% ±5 |
    | 瞬态恢复时间 | 25%负载阶跃变化 300 | 500 | µs |
    | 瞬态响应偏差 | 3.3V, 5V, ±5V输出 ±5 | ±8 | %
    | 温度系数 | 满载时 ±0.03| %/℃ |
    | 纹波噪声 | 20MHz带宽 85 | mV p-p |
    | 过压保护 | 输入电压范围 | 110 160 | %Vo |
    | 过流保护 | 110 140 | 190 | %Io |
    | 短路保护 | 持续,自恢复 |
    一般规格
    | 项目 | 工作条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 隔离电压强度 | 输入-输出 | 1分钟内,泄漏电流1mA最大 | 1500 VDC |
    | 绝缘电阻 | 输入-输出 | 500VDC时 | 1000 MΩ |
    | 隔离电容 | 输入-输出 | 100KHz/0.1V时 1000 | pF |
    | 工作温度范围 -40 85 | ℃ |
    | 存储温度范围 -55 125 | ℃ |
    | 存储湿度范围 | 非冷凝 | 5 95 | %RH |
    | 焊接抗力 | 焊点距离外壳1.5mm,10秒焊接 300 | ℃ |
    | 振动等级 | IEC/EN61373分类1,级别B |
    | 开关频率 | PWM模式 300 KHz |

    产品特点和优势


    - 超宽输入电压范围:支持9-36VDC(24VDC输入)和18-75VDC(48VDC输入),满足多种应用需求。
    - 高效率:最高效率可达88%。
    - 低待机功耗:空载功耗仅0.12W。
    - 高标准认证:通过了UL60950、EN60950、IEC60950等安全标准认证。
    - 符合铁路标准:满足EN50155铁路标准。
    - 严格的EMC测试:符合CISPR32/EN55032 Class A标准,无额外组件要求。
    - 宽温度适应性:工作温度范围为-40℃至+85℃。

    应用案例和使用建议


    这些转换器广泛应用于工业控制、电力系统、仪表设备、通信设备及铁路应用等场景。为了进一步减少输入/输出纹波,可以适当增加输入和输出电容器的容量(Cin和Cout),并选择低等效串联电阻(ESR)的电容器。
    设计参考电路如图2所示。对于电磁兼容性测试,图3提供了推荐电路。根据需要选择部分①进行抗干扰测试,部分②进行电磁辐射测试。

    兼容性和支持


    这些转换器不支持并联连接输出。如果需要更多技术信息,请访问广州铭顺科技有限公司的官方网站(www.mornsun-power.com)。

    常见问题与解决方案


    问题1:输入电压超过最大值会怎样?
    解决方案:输入电压超过最大值可能导致永久性损坏,请确保输入电压不超过规定范围。
    问题2:如何减少输入和输出纹波?
    解决方案:可以通过适当增加输入和输出电容器的容量来减少纹波。建议选择低ESR的电容器,并确保总容量不超过规定最大值。
    问题3:产品是否支持并联连接输出?
    解决方案:不支持。请单独使用每个输出以避免潜在的问题。

    总结和推荐



    总结


    URAZP-6WR3 和 URBZP-6WR3 系列转换器凭借其超宽输入电压范围、高效率、低功耗、广泛的适用性和严格的安全认证,成为工业应用中的理想选择。特别是在需要高可靠性的场合,例如铁路系统和电力系统中表现优异。
    推荐
    鉴于其出色的技术性能和广泛的应用范围,强烈推荐使用 URAZP-6WR3 和 URBZP-6WR3 系列DC/DC转换器。对于需要高可靠性、宽电压输入范围和强电磁兼容性的应用,这些转换器将是您的最佳选择。

URB4805ZP-6WR3参数

参数
输出电流最大值 1.2A
输出电压 5V
输入电压最小值 18V
输出电压组数 2
输入电压最大值 75V
输出总功率 6W
输出方式 -
开关频率 300KHz
特性 -
类型 -
散热方式 自然空冷
转换效率 84%
最大容性负载 1000μF
长*宽*高 32mm*20mm*10.8mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URB4805ZP-6WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB4805ZP-6WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB4805ZP-6WR3 URB4805ZP-6WR3数据手册
