首页  >  产品百科  >  URB2415ZP-10WR3

URB2415ZP-10WR3

产品分类: DC-DC模块
产品描述: 330μF 350KHz 自然空冷 87% 10W 667mA 15V 2 36V 9V DIP 通孔安装 32mm*20mm*18mm
供应商型号: SG-URB2415ZP-10WR3
供应商: 期货订购
标准整包数: 1

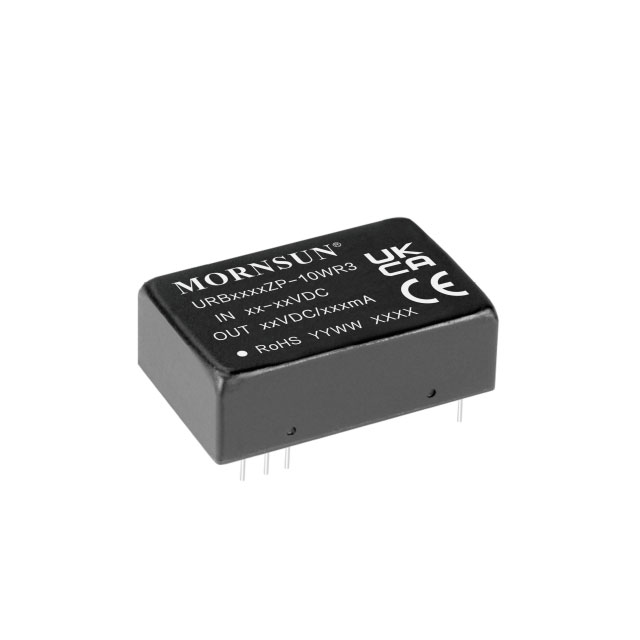

MORNSUN/广州金升阳科技 DC-DC模块 URB2415ZP-10WR3

URB2415ZP-10WR3概述

    # URAZP-10WR3 & URBZP-10WR3 系列 DC/DC 模块电源技术手册

    产品简介


    URAZP-10WR3 & URBZP-10WR3 系列 是由广州金升阳科技有限公司生产的高效能DC/DC模块电源。这款电源具备10W的输出功率,能够接受超宽电压输入(4:1),适用于正负双路或单路输出需求。该系列产品在工控、电力、仪器仪表、通信和铁路等多个领域有着广泛应用。

    技术参数


    输入特性
    - 输入电压范围:
    - 9-36VDC(单路)
    - 18-75VDC(单路)
    - 输入电流:
    - 标称输入电压下满载电流为389mA(24V)至245mA(48V)
    - 反射纹波电流:
    - 24VDC:40mA
    - 48VDC:30mA
    - 启动电压:
    - 24VDC:9V
    - 48VDC:18V
    - 输入冲击电压:
    - 24VDC:-0.7VDC 至 50VDC
    - 48VDC:-0.7VDC 至 100VDC
    - 输入欠压保护:
    - 24VDC:6.5V
    - 48VDC:15.5V
    输出特性
    - 输出电压精度:
    - ±0.5%(3.3V/5V输出)
    - ±1%(其他输出)
    - 负载调节率:
    - 5%-100%负载范围内:±0.5%
    - 瞬态恢复时间:
    - 25%负载阶跃变化:300μs至500μs
    - 输出过压保护:
    - 110%-160%输入电压范围内
    物理特性
    - 工作温度范围:
    - -40℃至+85℃
    - 绝缘电阻:
    - 输入-输出:1000 MΩ(500VDC)
    - 隔离电压:
    - 1500VDC(输入-输出)

    产品特点和优势


    1. 超宽输入电压范围: 支持从9V到75V的宽输入范围,满足不同应用场景的需求。
    2. 高效率: 在标称电压和额定负载情况下,满载效率高达88%,显著提升能效。
    3. 低空载功耗: 仅为0.12W,有助于减少能源浪费。
    4. 强大保护功能: 具备输入欠压保护、输出短路、过流、过压保护等功能,确保长时间稳定运行。
    5. 环境适应性: 宽广的工作温度范围(-40℃至+85℃)和高强度的振动和冲击防护,适用于各种恶劣环境。

    应用案例和使用建议


    应用场景
    URAZP-10WR3 & URBZP-10WR3 系列广泛应用于工业控制、电力系统、仪器仪表、通信设备和轨道交通等领域。例如,在电力系统中作为辅助电源,为各类传感器和控制器供电;在通信设备中作为备用电源,保证系统的稳定运行。
    使用建议
    1. 降低纹波和噪声:通过外接输入和输出电容(Cin、Cout)可以进一步减少纹波和噪声。
    2. 提高可靠性:结合 EMC 解决方案,如使用推荐电路来增强抗电磁干扰能力,从而延长产品寿命。

    兼容性和支持


    该系列电源具备与市场上多数标准接口兼容的引脚布局,便于安装和调试。同时,制造商提供详尽的技术文档和支持服务,包括应用指南、EMC 解决方案和售后技术支持。

    常见问题与解决方案


    问题1:如何避免输入过压?
    解决方案: 在输入端加装合适的保险丝(FUSE),以限制瞬间过高的输入电压。推荐电路中的保护组件可以帮助有效防止输入过压导致的损坏。
    问题2:如何选择适当的电容?
    解决方案: 根据不同的应用需求选择合适的输入输出电容(Cin、Cout)。一般推荐使用容值较大且等效阻抗较小的电容,以减少纹波和噪声。

    总结和推荐


    URAZP-10WR3 & URBZP-10WR3 系列凭借其超宽输入电压范围、高效率和强大的保护功能,成为市场上极具竞争力的产品。其优异的电气特性和良好的环境适应性使其在多个关键应用领域表现出色。我们强烈推荐这一系列电源产品,尤其适合那些对可靠性、效率和稳定性有严格要求的应用场景。

URB2415ZP-10WR3参数

参数
转换效率 87%
输出电流最大值 667mA
输出方式 -
输出电压 15V
输出总功率 10W
最大容性负载 330μF
输入电压最大值 36V
特性 -
类型 -
散热方式 自然空冷
开关频率 350KHz
输出电压组数 2
输入电压最小值 9V
长*宽*高 32mm*20mm*18mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URB2415ZP-10WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB2415ZP-10WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB2415ZP-10WR3 URB2415ZP-10WR3数据手册

URB2415ZP-10WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 71.75
50+ ¥ 60.27
100+ ¥ 56.785
500+ ¥ 55.35
1000+ ¥ 53.71
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 71.75
直接购买
加入购物车
