URB1D24LMD-10WR3

产品分类: DC-DC模块
产品描述: 100μF 300KHz 自然空冷 85% 10W 417mA 24V 1 160V 40V DIP 通孔安装 50.8mm*25.4mm*11.8mm
供应商型号: ESY-URB1D24LMD-10WR3
供应商: 海外现货
标准整包数: 1

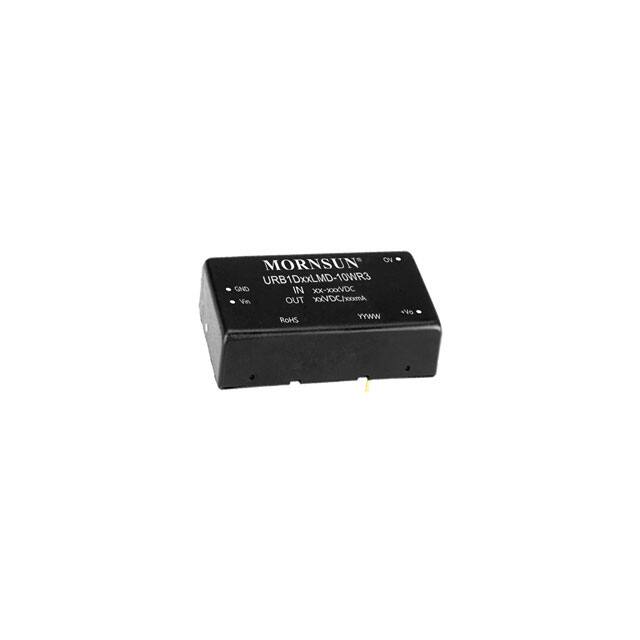

MORNSUN/广州金升阳科技 DC-DC模块 URB1D24LMD-10WR3

URB1D24LMD-10WR3概述

    URB1DLMD-10WR3 系列 DC/DC 模块电源技术手册

    1. 产品简介


    URB1DLMD-10WR3 系列是一款 10W 的 DC/DC 模块电源,专为工业应用设计。该系列电源具备超宽输入电压范围(4:1),适用于多种供电场景,包括铁路车载电子设备。它采用隔离稳压单路输出设计,有效提升系统的可靠性和稳定性。此外,该产品已通过 RoHS 和多项国际认证,确保在各种恶劣环境下仍能正常运行。

    2. 技术参数


    - 输入电压范围:40V-160VDC(4:1 宽范围)
    - 输出电压范围:3.3V/5V/12V/15V/24V
    - 输出功率:10W
    - 满载效率:最高可达 85%
    - 隔离电压:2250VDC(加强绝缘)
    - 工作温度范围:-40℃ 至 +85℃
    - 纹波噪声:≤ 100mVp-p(20MHz 带宽,5%-100%负载)
    - 瞬态响应时间:300µs(25%负载阶跃变化)
    - 瞬态响应偏差:±3%(3.3V/5V 输出)

    3. 产品特点和优势


    - 超宽输入电压范围:支持 40V-160VDC 输入,简化系统设计。
    - 高效能:效率高达 85%,降低系统功耗。
    - 高可靠性:符合 EN50155/EN60950、UL62368/IEC62368 认证标准。
    - 安全保护机制:具备输入欠压保护、输出短路、过流、过压保护功能。
    - 低纹波噪声:纹波噪声 ≤ 100mVp-p,确保信号稳定。
    - 宽温适应性:工作温度范围广,适合极端环境应用。
    - 多种封装形式:A2S(接线式)和 A4S(导轨式)可供选择,方便安装。

    4. 应用案例和使用建议


    URB1DLMD-10WR3 系列广泛应用于铁路车载电子设备、通信基站、电力自动化等领域。例如,在铁路车载电子设备中,可以为列车控制系统、监控系统提供稳定可靠的电源。使用建议如下:
    - 在需要高可靠性的环境中,建议使用带散热片的封装,以增强散热效果。
    - 使用合适的输入电容和输出电容来降低纹波噪声,提高系统稳定性。
    - 配合适当的 EMC 滤波电路,以满足严格的电磁兼容要求。

    5. 兼容性和支持


    - 兼容性:URB1DLMD-10WR3 系列与其他标准接口和电子元件兼容,可轻松集成到现有系统中。
    - 支持与维护:广州金升阳科技有限公司提供详尽的技术支持和售后服务,可根据客户需求提供定制服务。详细的安装指导和调试建议,可在其官方网站获取。

    6. 常见问题与解决方案


    - 问题1:电源无法正常启动
    解决办法:检查输入电压是否在正常范围内,确保连接正确无误。确认是否安装了适当的输入电容和输出电容。
    - 问题2:输出电压不稳定
    解决办法:检查负载情况是否在正常范围内,确保负载稳定。适当调整输出电容,以减少纹波噪声。
    - 问题3:温度过高
    解决办法:检查散热措施是否到位,确保空气流通良好。如果必要,更换为带散热片的封装。

    7. 总结和推荐


    URB1DLMD-10WR3 系列凭借其高效的性能、宽泛的工作温度范围和高度的安全保护机制,在多种工业应用中表现出色。其多样化的封装形式和完善的售后服务,使其成为系统集成商和终端用户的理想选择。总体而言,强烈推荐在需要高可靠性和宽电压输入的应用场景中使用这款产品。

URB1D24LMD-10WR3参数

参数
转换效率 85%
输出总功率 10W
开关频率 300KHz
特性 -
类型 -
输出电流最大值 417mA
输出方式 -
最大容性负载 100μF
输出电压组数 1
输入电压最大值 160V
输入电压最小值 40V
散热方式 自然空冷
输出电压 24V
长*宽*高 50.8mm*25.4mm*11.8mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URB1D24LMD-10WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB1D24LMD-10WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB1D24LMD-10WR3 URB1D24LMD-10WR3数据手册
