URF2412LP-20WR3

产品分类: DC-DC模块
产品描述: 1600μF Adjustable Output,Remote On/Off 270KHz 自然空冷 88% 20W 1.667A 12V 1 36V 9V DIP 通孔安装 51.5mm*26.5mm*12mm
供应商型号: ESY-URF2412LP-20WR3
供应商: 海外现货
标准整包数: 1

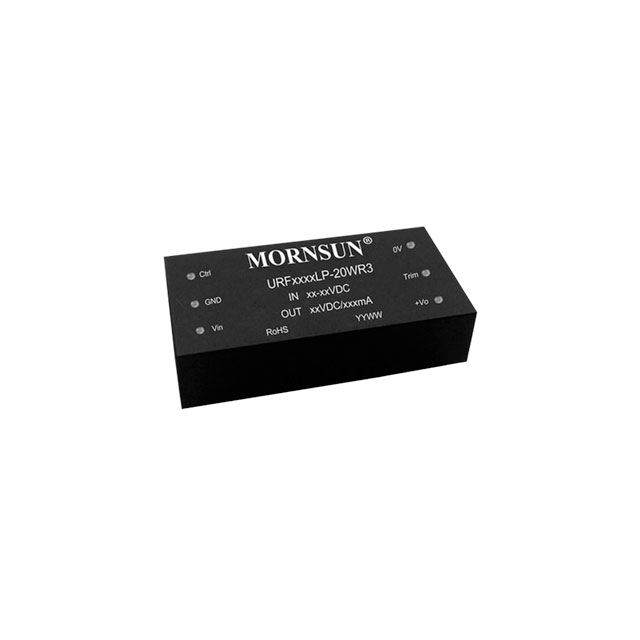

MORNSUN/广州金升阳科技 DC-DC模块 URF2412LP-20WR3

URF2412LP-20WR3概述

    # MORNSUN URFLP-20WR3 系列 20W 隔离型 DC-DC 转换器技术手册

    产品简介


    MORNSUN 的 URFLP-20WR3 系列是一款高性能的 20W 隔离型 DC-DC 转换器,采用 DIP 封装,广泛适用于工业级和商业级应用。该系列转换器具备超宽输入电压范围(4:1),支持单路输出电压调节,并提供多种输出电压选项,包括 3.3V、5V、9V、12V、15V 和 24V。它们具有高效率(最高可达 89%)、低功耗(无负载时小于 0.12W)、优异的隔离性能(3kVDC)以及全面的保护功能。这些特性使其成为电力行业、数据传输系统、电池供电设备、通信设备、分布式电源系统以及远程控制系统等领域的理想选择。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 输入电压范围 | 9-36V 或 18-75V | VDC |
    | 输出电压 | 3.3V 至 24V | VDC |
    | 功率等级 | 20W | W |
    | 工作温度范围 | -40°C 至 +85°C | °C |
    | 无负载功耗 | ≤ 0.12W | W |
    | 效率 | 最高可达 89% | % |
    | 输入与输出隔离电压 | 3000VDC | VDC |
    | 过压保护 | 支持
    | 短路保护 | 支持
    | EMC 标准认证 | CISPR32/EN55032 Class A
    | 尺寸(DIP封装) | 51.50×26.50×12.00mm | mm |

    产品特点和优势


    URFLP-20WR3 系列 DC-DC 转换器以其卓越的技术规格和广泛的适用性脱颖而出。主要特点包括:
    - 超宽输入电压范围:支持 9-36V 或 18-75V 输入,适用于多种不同电源环境。
    - 高效率:最高效率可达 89%,显著降低能耗。
    - 极低无负载功耗:小于 0.12W,适合对功耗敏感的应用场合。
    - 强隔离能力:提供 3000VDC 的输入到输出隔离电压,确保电气安全。
    - 全方位保护功能:集成输入欠压保护、输出短路保护、过压保护及过流保护功能。
    - EMC 标准合规:符合 CISPR32/EN55032 Class A 标准,无需额外组件即可实现良好的电磁兼容性。
    这些特点使该系列产品在市场上具有强大的竞争优势,尤其在需要高效、可靠和稳定工作的工业环境中表现出色。

    应用案例和使用建议


    URFLP-20WR3 系列 DC-DC 转换器适用于多种严苛的工业应用环境。例如:
    - 电力行业:为配电终端设备提供稳定的直流电源。
    - 通信设备:用于基站、路由器和其他通信模块的电源供应。
    - 工业机器人:为其控制模块和传感器提供独立电源。
    使用建议
    1. 选择合适的输入电容和输出电容:增加输入(Cin)和输出(Cout)电容的容量可以有效降低纹波,提升系统的稳定性。
    2. 考虑EMC设计:根据推荐电路进行布局和元件选择,以满足严格的EMC标准。
    3. 避免并联使用:尽管提供了并联功能,但官方不推荐用户自行连接多个模块。

    兼容性和支持


    URFLP-20WR3 系列支持两种安装方式:机架式安装(A2S)和导轨安装(A4S)。这两种版本均通过了多项国际认证,如 IEC60950 和 UL60950。同时,厂商提供了详尽的产品支持服务,包括在线资源(www.mornsun-power.com)和专业的技术服务团队,用户可以通过这些渠道获取进一步的帮助和支持。

    常见问题与解决方案


    以下是部分常见的用户疑问及其解答:
    1. 问:如何调整输出电压?
    - 答:可以通过调节 Trim 引脚上的电阻值来实现输出电压微调。具体计算方法可参考数据手册。
    2. 问:模块启动后为何会有较大纹波?
    - 答:检查输入电容和输出电容是否按照推荐值配置,并确认电路板走线无过多干扰。
    3. 问:模块运行过程中出现过热现象怎么办?
    - 答:确保良好的散热条件,必要时可加装风扇或散热片辅助降温。

    总结和推荐


    综上所述,MORNSUN URFLP-20WR3 系列 DC-DC 转换器凭借其优异的性能、高性价比和广泛应用领域,在同类产品中脱颖而出。无论是对于需要高效率、稳定性和安全性的应用场景,还是在复杂的工业环境下,它都展现出了卓越的表现力。因此,我们强烈推荐此系列产品作为工业级电源解决方案的最佳选择之一。
    如果您正在寻找一款高效、可靠且易于集成的 DC-DC 转换器,MORNSUN URFLP-20WR3 系列无疑是您的理想之选!

URF2412LP-20WR3参数

参数
输入电压最小值 9V
特性 Adjustable Output,Remote On/Off
输出电压 12V
散热方式 自然空冷
最大容性负载 1600μF
输出电压组数 1
输出电流最大值 1.667A
开关频率 270KHz
输出总功率 20W
转换效率 88%
输出方式 -
输入电压最大值 36V
类型 -
长*宽*高 51.5mm*26.5mm*12mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URF2412LP-20WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URF2412LP-20WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URF2412LP-20WR3 URF2412LP-20WR3数据手册

URF2412LP-20WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
