首页  >  产品百科  >  WRA0515S-1WR2

WRA0515S-1WR2

产品分类: DC-DC模块
产品描述: 330μF Remote On/Off 200KHz 自然空冷 75% 1W ±33mA ±15V 2 9V 4.5V Fixed SIP 通孔安装 22mm*9.5mm*12mm
供应商型号:
供应商:
标准整包数: 0

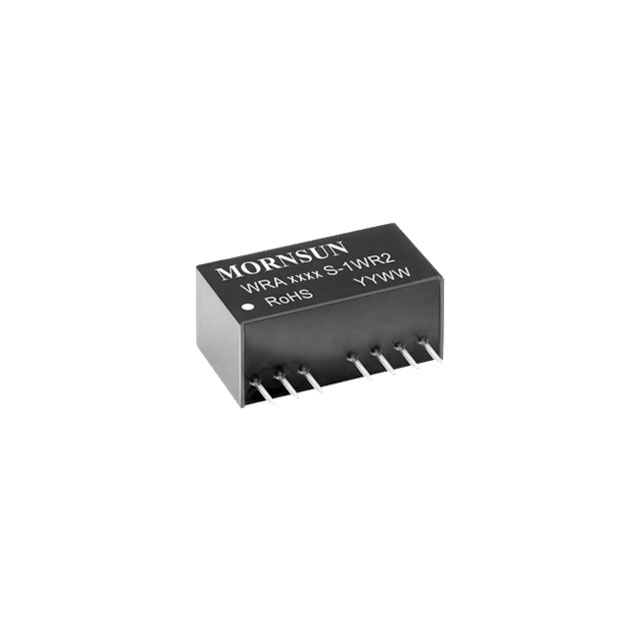

MORNSUN/广州金升阳科技 DC-DC模块 WRA0515S-1WR2

WRA0515S-1WR2概述

    # 广州金升阳科技有限公司 WRAS-1WR2 & WRBS-1WR2 系列 DC/DC 模块电源技术手册

    产品简介


    产品类型与主要功能
    WRAS-1WR2 & WRBS-1WR2 系列是一款高性能 DC/DC 模块电源,具备超小型封装设计,提供单路或正负双路隔离稳压输出,典型功率为 1W。其宽输入电压范围(2:1)、良好的纹波噪声控制以及高可靠性的短路保护功能使其适用于通信设备、工业控制、仪器仪表等多个领域。
    主要应用领域
    - 通信设备
    - 工业控制
    - 医疗电子
    - 测量仪器
    - 数控设备

    技术参数


    以下是该系列模块的主要技术参数汇总:
    | 参数类别 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 4.5 | 5/9/12/18/24/36/48 | 9/18/24/36/48/75 | VDC |
    | 输出电压 | ±3 | ±5/±12/±15 | ±24 | VDC |
    | 输出电流 | ±100 | ±200 | ±500 | mA |
    | 输出纹波噪声 11/20/40 | 110 | mVp-p |
    | 效率 | 69 | 70-80 | 81 | % |
    | 隔离电压 1500 VDC |
    | 工作温度范围 | -40 | 25 | 85 | ℃ |
    | 存储温度范围 | -55 125 | ℃ |

    产品特点和优势


    独特功能与优势
    1. 小型化设计:采用 SIP-8 封装,体积小巧,适合空间受限的应用场景。
    2. 宽输入电压范围:支持 2:1 输入电压范围,适应不同供电环境。
    3. 高效率与低功耗:满载效率高达 80%,支持多种电压组合。
    4. 强抗干扰能力:通过 EN62368-1 和 BS EN62368-1 认证,具备优异的 EMC 性能。
    5. 长寿命与稳定性:平均无故障时间(MTBF)可达 1000k 小时。
    6. 全面保护功能:内置短路保护(自恢复)和输出可关断功能。
    应用案例与使用建议
    应用案例
    1. 通信设备:为无线基站、路由器等设备提供稳定电源。
    2. 工业控制:应用于 PLC、传感器等工业控制模块。
    3. 医疗电子:保障医疗器械的安全性和稳定性。
    使用建议
    - 在设计电路时,建议增加外部滤波电容(Cin、Cout)以进一步降低纹波噪声。
    - 保证负载不小于额定负载的 5%,避免因过轻载导致性能指标异常。
    - 若需双路输出,尽量保持负载平衡,偏差不超过 ±5%。

    兼容性和支持


    兼容性
    该系列产品支持多种主流电压输入和输出组合,可广泛匹配各种电子设备的需求。
    支持与维护
    广州金升阳科技有限公司提供全方位的技术支持,包括:
    - 定制化服务:根据客户需求调整产品参数。
    - 售后服务:及时解决客户使用过程中遇到的问题。
    - 更新通知:产品规格变更会及时通知用户。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内,增加外接电容。 |
    | 瞬态响应偏差较大 | 调整负载平衡,优化输出电路设计。 |
    | 产品过热 | 增加散热措施,避免长时间满载运行。 |
    总结与推荐
    综合评估
    广州金升阳科技有限公司的 WRAS-1WR2 & WRBS-1WR2 系列 DC/DC 模块电源凭借其小型化设计、高效率、强抗干扰能力和可靠的保护机制,在同类产品中表现出色。特别是在通信设备和工业控制领域的应用中,其优异的性能得到了市场的广泛认可。
    推荐结论
    我们强烈推荐该系列产品用于需要高效、稳定和可靠电源解决方案的场景。其性价比高,支持多种配置,非常适合研发工程师和技术团队快速集成到各类电子产品中。同时,广州金升阳提供的优质售后服务也进一步提升了产品的市场竞争力。

WRA0515S-1WR2参数

参数
输入电压最小值 4.5V
最大容性负载 330μF
转换效率 75%
类型 -
特性 Remote On/Off
输出总功率 1W
开关频率 200KHz
输出电压组数 2
散热方式 自然空冷
输出电流最大值 ±33mA
输出方式 Fixed
输入电压最大值 9V
输出电压 ±15V
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

WRA0515S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRA0515S-1WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRA0515S-1WR2 WRA0515S-1WR2数据手册

WRA0515S-1WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
