首页  >  产品百科  >  VRB1224S-10WR3

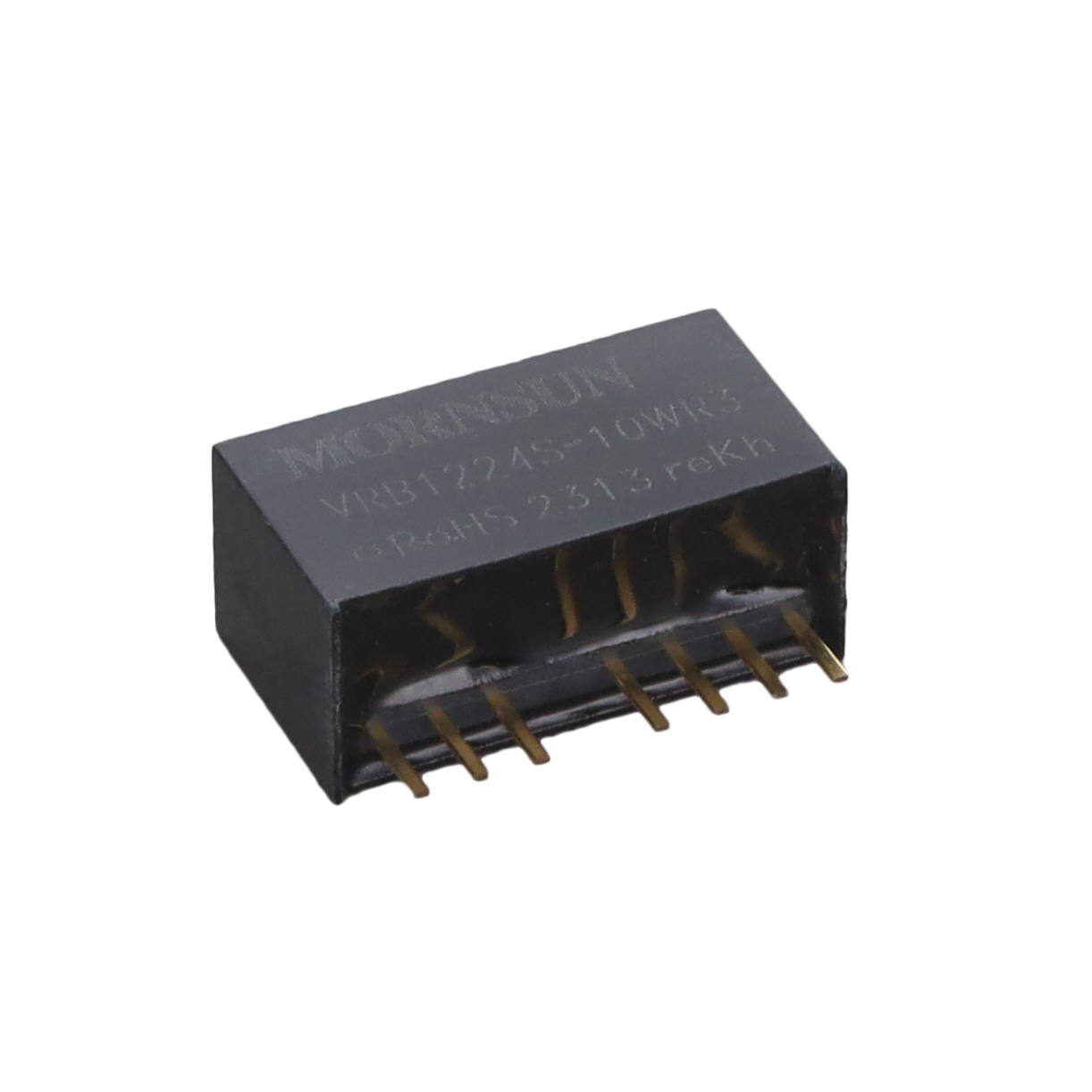

VRB1224S-10WR3

产品分类: DC-DC模块
产品描述: 220μF 2:1宽电压输入,隔离稳压单路输出 500KHz 自然空冷 86% 10W 417mA 24V 1 18V 9V DC SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: SG-VRB1224S-10WR3
供应商: 期货订购
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 VRB1224S-10WR3

VRB1224S-10WR3概述

    VRBS-10WR3 系列 DC/DC 电源模块技术手册

    产品简介


    VRBS-10WR3 系列是广州金升阳科技有限公司生产的高性能 DC/DC 电源模块,具备 10W 输出功率,采用 SIP 封装,适用于医疗、工控、电力、仪器仪表、通信等多个领域的电源转换需求。该产品拥有 2:1 宽电压输入范围,宽泛的工作温度范围(-40℃ 到 +85℃),并且配备了输入欠压保护、输出短路和过流保护等功能,确保在各种严苛环境中稳定运行。

    技术参数


    - 输入电压范围: 2:1 宽电压输入
    - 输出功率: 10W
    - 效率: 高达 88%
    - 隔离电压: 1500VDC
    - 工作温度范围: -40℃ to +85℃
    - 输出电压精度: ±1.5%(满载情况下)
    - 纹波&噪声: 20MHz 带宽,最大 150mVp-p
    - EMI/EMS 性能: CISPR32/EN55032 CLASS B,符合 IEC/EN61000-4-2, IEC/EN61000-4-3, IEC/EN61000-4-4, IEC/EN61000-4-5 和 IEC/EN61000-4-6 标准
    - 认证: RoHS, EN62368-1 BS EN62368-1
    - 外形尺寸: 22.00 x 9.50 x 12.00 mm
    - 重量: 5.5g (Typ.)

    产品特点和优势


    1. 宽输入电压范围:2:1 宽电压输入范围使得该模块能够适应多种不同的电源输入,增加了其在不同场合下的灵活性。
    2. 高效率:高达 88% 的转换效率意味着更低的能耗和更高的能效比。
    3. 高可靠性:1500VDC 的隔离电压和多重保护功能(输入欠压、输出短路、过流保护)确保了其在恶劣环境下的稳定性。
    4. 紧凑封装:小型 SIP 封装设计,方便在有限空间内安装使用。
    5. 国际标准引脚:采用标准引脚方式,便于集成到现有的系统中。

    应用案例和使用建议


    VRBS-10WR3 系列适用于多种应用场景,如医疗设备、工业控制、通信设备等。为了最大限度地发挥其效能,建议在设计应用电路时,注意以下几点:
    - 使用适当容量的外部电容来进一步降低输入输出纹波。例如,在输入端和输出端分别使用 47µF/50V 和 22µF/16V 的电容。
    - 通过调整外部电容的选择和布局,以提高纹波和噪声的抑制能力,确保输出稳定可靠。

    兼容性和支持


    VRBS-10WR3 系列电源模块具备良好的兼容性,能够与不同类型的电路和设备无缝连接。广州金升阳科技有限公司提供了详尽的技术支持和维护服务,包括产品定制、在线技术支持和定期的产品维护更新。

    常见问题与解决方案


    1. 问题: 开机后没有输出电压
    - 解决办法: 检查输入电压是否在规定范围内,并确认是否有正确的接地连接。
    2. 问题: 输出电压不稳定
    - 解决办法: 确认外部电容的容量和类型是否符合推荐值,并检查线路是否存在高噪声干扰。
    3. 问题: 产品过热
    - 解决办法: 确保散热良好,可以采用自然空冷或增加散热片等方式增强散热效果。

    总结和推荐


    VRBS-10WR3 系列 DC/DC 电源模块凭借其高效率、高可靠性、宽输入电压范围以及紧凑的设计,使其成为医疗、工控、电力、仪器仪表和通信领域不可或缺的重要部件。它不仅满足严格的行业标准,还能适应多样化的应用场景,特别适合需要高效能、高稳定性的应用场景。因此,我们强烈推荐使用 VRBS-10WR3 系列电源模块。

VRB1224S-10WR3参数

参数
最大容性负载 220μF
特性 2:1宽电压输入,隔离稳压单路输出
输入电压最大值 18V
转换效率 86%
类型 -
输出总功率 10W
输出电流最大值 417mA
输出电压组数 1
输出方式 DC
散热方式 自然空冷
输出电压 24V
开关频率 500KHz
输入电压最小值 9V
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
应用等级 工业级
包装方式 管装

VRB1224S-10WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

VRB1224S-10WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 VRB1224S-10WR3 VRB1224S-10WR3数据手册

VRB1224S-10WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 63.244
50+ ¥ 58.2
100+ ¥ 56.26
500+ ¥ 54.32
1000+ ¥ 52.38
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 63.24
