WRF2405S-1WR2

产品分类: DC-DC模块
产品描述: 2200μF Remote On/Off 200KHz 自然空冷 77% 1W 200mA 5V 1 36V 18V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: SG-WRF2405S-1WR2
供应商: 期货订购
标准整包数: 1

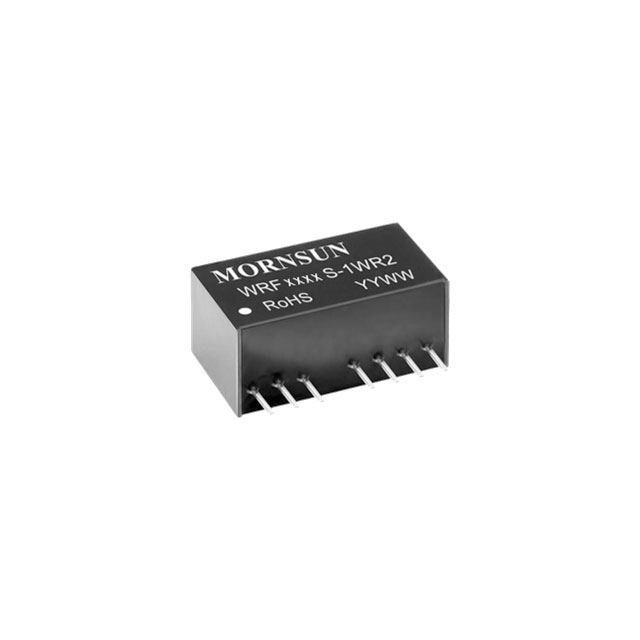

MORNSUN/广州金升阳科技 DC-DC模块 WRF2405S-1WR2

WRF2405S-1WR2概述

    # 广州金升阳科技 DC/DC 模块电源 WRES-1WR2 & WRFS-1WR2 系列技术手册解析

    产品简介


    基本描述
    广州金升阳科技有限公司的WRES-1WR2 & WRFS-1WR2 系列是一款高效能、宽电压输入的DC/DC转换器,适用于多种电子设备的应用。该系列模块电源具有高功率密度和广泛的输入电压范围,特别适合通信设备、仪器仪表及工业电子产品等领域的应用。
    主要功能
    - 隔离稳压:确保输出稳定,有效隔离输入和输出。
    - 宽输入电压范围:支持2:1输入电压范围,适用性强。
    - 高效率:在各种负载情况下保持高效率运行。
    - 短路保护:具备自动恢复功能,保障设备安全。
    应用领域
    通信设备、仪器仪表、工业自动化控制系统、医疗设备、电力系统、数据中心等领域。

    技术参数


    | 参数名称 | 规格 |

    | 输入电压 | 5VDC (4.5-9V), 12VDC (9-18V), 24VDC (18-36V), 48VDC (36-75V) |
    | 输出电压 | ±5V, ±12V, ±15V, ±3.3V, ±24V, ±48V |
    | 功率 | 1W |
    | 隔离电压 | 3000VDC |
    | 工作温度 | -40℃ to +85℃ |
    | 尺寸 | 22.00 x 9.50 x 12.00 mm |
    | 重量 | 4.9g (Typ.) |

    产品特点和优势


    优势
    - 超小型SIP封装:节约空间,易于安装。
    - 宽输入电压范围:适应不同电源条件。
    - 高功率密度:提供更高的能量密度。
    - 高效率:在全负载范围内保持高效。
    - 短路保护:具备自恢复功能,提高设备可靠性。
    - 输出可关断:通过遥控脚(Ctrl)实现控制。
    独特功能
    - 温度漂移系数低:确保温度变化对输出影响小。
    - 高绝缘电阻:提高电源系统的安全性和稳定性。
    - EMC特性:满足多项国际电磁兼容标准。

    应用案例和使用建议


    应用场景
    WRES-1WR2 & WRFS-1WR2 系列广泛应用于需要紧凑、高效电源解决方案的场合。例如,在通信基站、测量设备、自动化控制系统中,这些模块电源能够提供稳定可靠的电源供应。
    使用建议
    - 合理选型:根据输入电压范围和负载需求选择合适的产品型号。
    - 输入电流注意事项:确保输入电源的输出电流充足,特别是在启动时。
    - 输出负载管理:确保负载不低于额定负载的5%,并在输出端并联假负载。

    兼容性和支持


    兼容性
    该系列电源模块可以与其他标准电子设备轻松集成,适用于大多数主流接口标准。
    支持和服务
    广州金升阳科技有限公司提供全面的技术支持服务,包括产品定制、应用技术支持等。用户可以通过官网提供的联系方式获取更多帮助。

    常见问题与解决方案


    问题1:输入电压超出范围导致损坏
    解决方案:确保输入电压在规定的范围内,防止输入电压超过最大值。
    问题2:输出电压不稳定
    解决方案:检查负载是否在规定范围内,并调整外部滤波电容值以优化输出稳定性。
    问题3:无法启动
    解决方案:检查输入电流是否足够,确保电源输出电流满足模块启动要求。

    总结和推荐


    综合评估
    广州金升阳科技的WRES-1WR2 & WRFS-1WR2 系列DC/DC模块电源具有出色的性能、高可靠性和良好的兼容性。该系列产品适用于多种工业和消费级应用,是高性能电源解决方案的理想选择。
    推荐
    我们强烈推荐广州金升阳科技的WRES-1WR2 & WRFS-1WR2 系列产品给需要高效、稳定电源解决方案的设计工程师和设备制造商。其高功率密度、宽输入电压范围和优异的性能指标使其成为众多应用的理想选择。

WRF2405S-1WR2参数

参数
输入电压最小值 18V
输出电流最大值 200mA
特性 Remote On/Off
输出总功率 1W
最大容性负载 2200μF
输入电压最大值 36V
输出方式 -
输出电压 5V
开关频率 200KHz
类型 -
转换效率 77%
散热方式 自然空冷
输出电压组数 1
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

WRF2405S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRF2405S-1WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRF2405S-1WR2 WRF2405S-1WR2数据手册

WRF2405S-1WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 32.6
50+ ¥ 30
100+ ¥ 29
500+ ¥ 28
1000+ ¥ 27
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.6
