WRA1212S-1WR2

产品分类: DC-DC模块
产品描述: 470μF Remote On/Off 200KHz 自然空冷 81% 1W ±42mA ±12V 2 18V 9V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: NA-WRA1212S-1WR2
供应商: 海外现货
标准整包数: 1

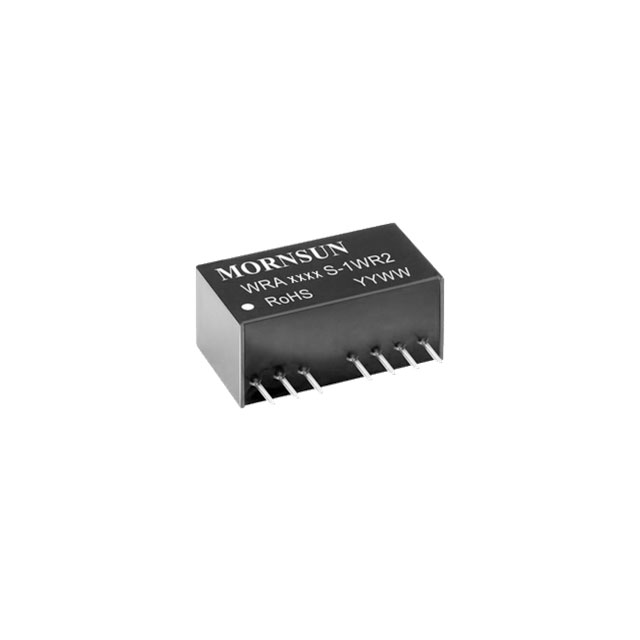

MORNSUN/广州金升阳科技 DC-DC模块 WRA1212S-1WR2

WRA1212S-1WR2概述

    WRAS-1WR2 & WRBS-1WR2 系列 DC/DC 模块电源产品介绍

    1. 产品简介


    WRAS-1WR2 & WRBS-1WR2 系列是一款1W的DC-DC转换器,属于SIP封装类型的隔离稳压电源。其主要功能包括宽电压输入范围(2:1)、超小型SIP封装、以及远程遥控和可持续短路保护。这些产品广泛应用于通信设备、仪器仪表以及工业电子领域。

    2. 技术参数


    - 输入电压:4.5V~9V, 9V~18V, 18V~36V, 36V~75V
    - 输出电压:±3V, ±5V, ±9V, ±12V, ±15V, ±24V
    - 满载效率:最低70%,最高可达81%
    - 工作温度范围:-40℃~+85℃
    - 隔离电压:1500VDC
    - 纹波&噪声:7mVp-p ~ 25mVp-p
    - 最大容性负载:1800µF ~ 4700µF

    3. 产品特点和优势


    - 小型化设计:SIP封装,体积小巧,适合紧凑空间应用。
    - 高效率:满载效率高达81%,适用于对能耗敏感的应用。
    - 宽输入电压范围:2:1输入范围,适应不同电源输入条件。
    - 高可靠性:宽工作温度范围、短路保护和自恢复功能,增强系统稳定性。
    - 兼容性良好:与多种负载相兼容,适用于多种电子设备。

    4. 应用案例和使用建议


    - 通信设备:应用于各种通信设备中,保障设备间稳定的电力供应。
    - 仪器仪表:适用于医疗设备、测试设备等,提高测量精度。
    - 工业电子:适用于自动化控制系统,提高设备可靠性和稳定性。
    使用建议:
    - 当输入电压不稳定时,确保电源输出电流能够满足模块启动电流的要求。
    - 使用时,输出端并联一个5%的假负载以符合性能指标。

    5. 兼容性和支持


    - 兼容性:支持与多种负载兼容,包括各类传感器和控制电路。
    - 支持:广州金升阳科技有限公司提供详细的技术文档和支持服务,用户可以通过其官方网站获得更多帮助。

    6. 常见问题与解决方案


    - Q: 电源纹波过高怎么办?
    - A: 检查外接电容是否足够大,增加或更换更大的电容可以降低纹波。
    - Q: 如何实现电源关闭?
    - A: 通过接高电平(相对于输入地)至Ctrl端来实现电源关闭,具体操作方法详见手册“设计参考”部分。

    7. 总结和推荐


    WRAS-1WR2 & WRBS-1WR2 系列DC/DC模块电源凭借其小型化、高效能、宽输入电压范围等特性,在通信、仪器仪表和工业电子等领域表现出色。其宽工作温度范围和短路保护功能使其适用于各种恶劣环境。强烈推荐在需要高可靠性电源解决方案的场合使用。
    广州金升阳科技有限公司提供了丰富的技术支持和详细的用户手册,确保用户能够顺利使用该产品。对于有特殊需求的用户,该公司还提供定制服务,可以满足不同应用场景的需求。

WRA1212S-1WR2参数

参数
开关频率 200KHz
转换效率 81%
输入电压最小值 9V
最大容性负载 470μF
输出电压组数 2
输入电压最大值 18V
输出电流最大值 ±42mA
散热方式 自然空冷
类型 -
特性 Remote On/Off
输出电压 ±12V
输出总功率 1W
输出方式 -
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

WRA1212S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。
