首页  >  产品百科  >  URF2409P-6WR3

URF2409P-6WR3

产品分类: DC-DC模块
产品描述: 1000μF 300KHz 自然空冷 84% 6W 667mA 9V 2 36V 9V DIP 通孔安装 31.6mm*20.3mm*10.2mm
供应商型号: 2725-URF2409P-6WR3-ND
供应商: Digi-Key
标准整包数: 1

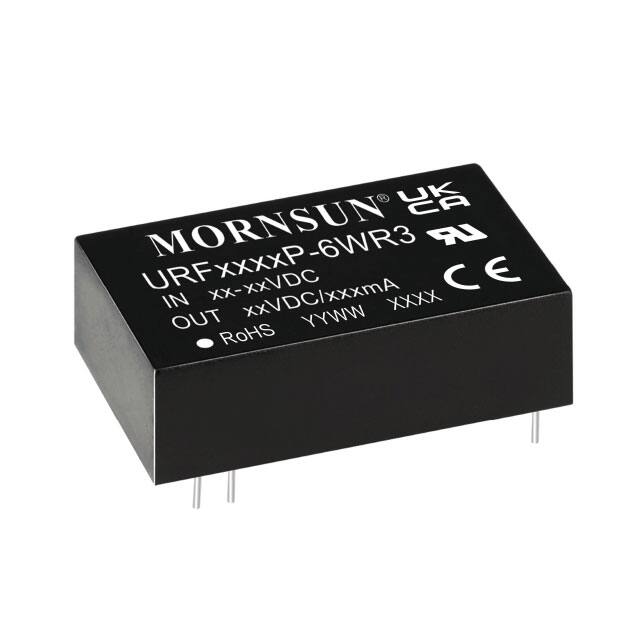

MORNSUN/广州金升阳科技 DC-DC模块 URF2409P-6WR3

URF2409P-6WR3概述

    DC/DC 模块电源 UREP-6WR3 & URFP-6WR3 系列技术手册

    产品简介


    UREP-6WR3 & URFP-6WR3 系列是广州金升阳科技有限公司推出的一款高效能、高可靠性的 DC/DC 模块电源。该系列电源具备6W的输出功率,支持4:1超宽电压输入范围,适用于工业控制、电力、仪器仪表和通信等多个领域。这些电源采用 DIP 封装,体积小巧且便于安装,专利保护使其在性能上具有独特优势。

    技术参数


    - 输入电压范围: 9-36VDC(URE系列)/18-75VDC(URF系列)
    - 输出电压范围: ±5V/±12V/±15V(URE系列)/3.3V/5V/9V/12V/15V(URF系列)
    - 满载效率: 最高达88%
    - 空载功耗: 低至0.12W
    - 隔离电压: 3000VDC
    - 工作温度范围: -40℃ to +85℃
    - 输入保护: 输入欠压保护
    - 输出保护: 输出短路、过压、过流保护
    - 安全认证: UL60950-1, EN62368-1, BS EN62368-1, IEC60950-1

    产品特点和优势


    - 超宽输入电压范围: 支持4:1超宽电压输入,适合多种应用场景。
    - 高效率: 满载效率高达88%,有效提高能源利用效率。
    - 低功耗: 空载功耗低至0.12W,节能减排效果显著。
    - 强保护功能: 内置输入欠压保护,输出短路、过压、过流保护,确保使用安全可靠。
    - 良好的散热性能: 工作温度范围宽广,达到-40℃到+85℃,适合各种恶劣环境。
    - 符合国际标准: 满足CISPR32/EN55032 CLASS A标准,适合高可靠性需求的应用场合。

    应用案例和使用建议


    UREP-6WR3 & URFP-6WR3 系列产品广泛应用在工控系统、电力设备、医疗设备和通信网络等领域。例如,在一个电力监控系统中,该系列电源可以作为核心组件,提供稳定可靠的电源支持。为了进一步优化性能,建议在实际应用中通过增加输入输出电容来减少纹波。此外,建议选择合适的外部滤波电路,以满足不同场合的电磁干扰和抗扰能力要求。

    兼容性和支持


    UREP-6WR3 & URFP-6WR3 系列电源采用标准引脚布局,易于与其他电子元器件和设备兼容。厂商提供全面的技术支持,包括详细的设计指南和应用笔记,帮助用户快速上手和解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题: 输入电压不稳定,导致电源输出电压波动。
    - 解决方法: 使用额外的稳压电路或者增大输入电容,以稳定输入电压。
    2. 问题: 输出纹波过大,影响系统稳定性。
    - 解决方法: 增加输出电容,选择质量更好的电容,以减少纹波。
    3. 问题: 温度过高,影响使用寿命。
    - 解决方法: 改善散热条件,例如增加散热片或改进通风设计。

    总结和推荐


    UREP-6WR3 & URFP-6WR3 系列 DC/DC 模块电源以其超宽输入电压范围、高效率、强保护功能和良好散热性能在众多同类产品中脱颖而出。该系列产品适用于需要高性能、高可靠性的工业应用场合。综合评估后,强烈推荐给那些对电源性能有较高要求的用户和工程师。

URF2409P-6WR3参数

参数
开关频率 300KHz
输出电流最大值 667mA
特性 -
输出电压组数 2
输出电压 9V
类型 -
转换效率 84%
输入电压最小值 9V
输出总功率 6W
散热方式 自然空冷
输出方式 -
最大容性负载 1000μF
输入电压最大值 36V
长*宽*高 31.6mm*20.3mm*10.2mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URF2409P-6WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URF2409P-6WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URF2409P-6WR3 URF2409P-6WR3数据手册

URF2409P-6WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.3356 ¥ 87.3358
5+ $ 10.2535 ¥ 86.6422
10+ $ 9.7978 ¥ 81.9957
25+ $ 9.647 ¥ 80.7337
50+ $ 9.3454 ¥ 78.2097
100+ $ 8.4411 ¥ 70.6411
250+ $ 8.2903 ¥ 69.3794
500+ $ 8.1395 ¥ 68.1178
库存: 11
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 87.33
