首页  >  产品百科  >  WRF1205S-3WR2

WRF1205S-3WR2

产品分类: DC-DC模块
产品描述: 2200μF Remote On/Off 250KHz 自然空冷 76% 3W 600mA 5V 2 18V 9V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: ESY-WRF1205S-3WR2
供应商: 海外现货
标准整包数: 1

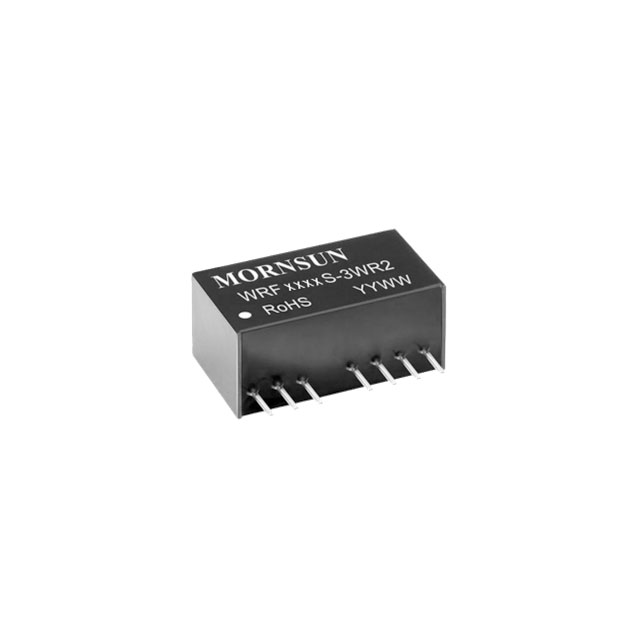

MORNSUN/广州金升阳科技 DC-DC模块 WRF1205S-3WR2

WRF1205S-3WR2概述


    产品简介


    WRES - 3WR2 & WRFS - 3WR2 系列 是由广州金升阳科技有限公司生产的3W DC-DC 模块电源。这些电源采用SIP封装,具有紧凑的设计,非常适合空间受限的应用场景。产品提供广泛的输入电压范围和隔离稳压的正负双路/单路输出,适用于通信设备、仪器仪表以及工业电子等领域。其核心功能包括高功率密度、宽工作温度范围以及优异的电气特性,使其在各类环境中表现出色。

    技术参数


    - 输入电压范围:2:1 宽输入电压,涵盖5VDC到48VDC。
    - 输出电压:±5V、±12V、±15V 等。
    - 输出电流:±250mA 到 ±300mA(正负双路输出)。
    - 效率:最低 71%,典型值可达 83%。
    - 纹波与噪声:20MHz带宽下的典型值在65mVp-p以内。
    - 绝缘电压:3000VDC。
    - 工作温度范围:-40℃ 到 +85℃。
    - 隔离电容:输入-输出隔离电容≤50pF。
    - 工作湿度:无凝结情况下≤95%RH。

    产品特点和优势


    - 超小型 SIP 封装:方便安装且节省空间。
    - 高功率密度:相比同类产品体积更小,输出功率更大。
    - 宽输入电压范围:2:1 宽电压范围使得其适应性强。
    - 宽工作温度范围:可在极端温度环境下稳定工作。
    - 隔离电压 3000VDC:保障了高压环境下的安全性能。
    - 高效率:转换效率高,减少能量损失。
    - 短路保护(自恢复):具备自恢复能力,提高系统的稳定性。
    - 输出可关断:可通过遥控脚(Ctrl)实现输出关闭,增加系统灵活性。

    应用案例和使用建议


    这些模块电源广泛应用于通信设备、仪器仪表和工业电子等领域。例如,通信设备中的监控单元、仪器仪表中的电源模块、以及各种需要高效率和高稳定性的工业应用。为了充分发挥其优势,建议在设计电路时特别注意以下几点:
    - 输入输出滤波电容的选择:增大输入输出电容可以有效降低纹波,但要注意避免过大的电容导致启动问题。
    - 负载平衡:双路输出时负载不平衡度应控制在±5%以内,以保证最佳性能。
    - 温度管理:在高温环境下使用时应注意散热,避免因过热影响性能。

    兼容性和支持


    这些模块电源与其他电子元器件具有良好的兼容性,可以灵活搭配使用。厂商提供了详细的文档和技术支持,包括典型应用电路、EMC解决方案等,帮助用户更好地理解和使用这些产品。此外,厂商还提供定制服务,以满足特定需求。

    常见问题与解决方案


    1. 问题:模块无法正常启动
    - 解决方案:检查输入电压是否在规定范围内,确保输入电流充足。
    2. 问题:输出电压不稳定
    - 解决方案:检查输出电容值是否合适,尝试增加输出电容或调整其数值。
    3. 问题:输出电流不足
    - 解决方案:检查输入电源的输出电流是否满足要求,确保满足启动电流需求。

    总结和推荐


    总体而言,WRES - 3WR2 & WRFS - 3WR2 系列 模块电源在设计上注重高效能、紧凑性和可靠性,广泛适用于各种工业电子应用。其卓越的电气特性、高功率密度和宽工作温度范围使其在市场上具有很强的竞争力。对于需要高效、可靠电源解决方案的场合,我们强烈推荐使用这款产品。

WRF1205S-3WR2参数

参数
特性 Remote On/Off
散热方式 自然空冷
开关频率 250KHz
输入电压最小值 9V
输出电流最大值 600mA
最大容性负载 2200μF
输出电压 5V
输出电压组数 2
输出总功率 3W
输入电压最大值 18V
转换效率 76%
输出方式 -
类型 -
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

WRF1205S-3WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRF1205S-3WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRF1205S-3WR2 WRF1205S-3WR2数据手册

WRF1205S-3WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5293 ¥ 29.823
库存: 20
起订量: 168 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.82
