首页  >  产品百科  >  URB4803MT-3WR3

URB4803MT-3WR3

产品分类: DC-DC模块
产品描述: 2200μF 350KHz 自然空冷 75% 3W 728mA 3.3V 1 75V 18V SMD 贴片安装 19.2mm*18.1mm*10.16mm
供应商型号: NA-URB4803MT-3WR3
供应商: 海外现货
标准整包数: 1

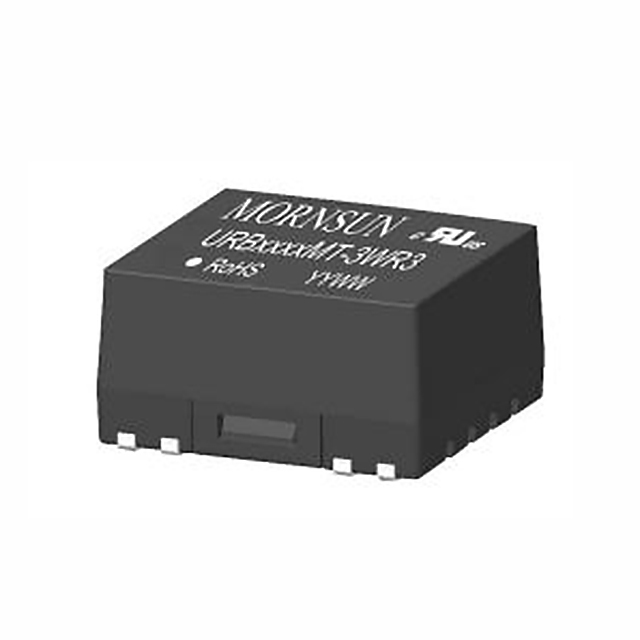

MORNSUN/广州金升阳科技 DC-DC模块 URB4803MT-3WR3

URB4803MT-3WR3概述

    URBMT-3WR3 系列 DC/DC 模块电源技术手册

    产品简介


    URBMT-3WR3 系列 DC/DC 模块电源是一款高效、稳定的转换器,专为工控、电力、仪器仪表、通信等领域设计。该系列产品提供 3W 的输出功率,输入电压范围广达 9-36VDC 和 18-75VDC,可以满足不同应用场合的需求。其独特的 SMD 封装形式和多种认证使其在市场上具有较高的竞争力。

    技术参数


    - 输出功率:3W
    - 输入电压范围:9-36VDC / 18-75VDC
    - 隔离电压:1500VDC
    - 效率:最高可达 84%
    - 空载功耗:低至 0.10W
    - 输入欠压保护:启动电压分别为 6.5V 和 15.5V
    - 输出短路和过流保护:具备完善的保护机制
    - 工作温度范围:-40℃ 到 +85℃
    - 外壳材料:黑色阻燃耐热塑料
    - 尺寸:19.20 x 18.10 x 10.16 mm
    - 重量:3.5g (Typ.)
    - 工作频率:PWM 模式,350kHz(满载时)
    - 平均无故障时间:1000 k hours

    产品特点和优势


    1. 超宽输入电压范围:提供 4:1 的输入电压范围,适应多种不同的电源系统。
    2. 高效率:高达 84% 的工作效率,大大减少了能源浪费。
    3. 低空载功耗:空载功耗仅为 0.10W,有助于节能减排。
    4. 完善的安全保护机制:具备输入欠压保护、输出短路和过流保护等功能,确保系统的稳定运行。
    5. 广泛的工作温度范围:可以在极端环境下正常工作,满足工业应用需求。

    应用案例和使用建议


    URBMT-3WR3 系列 DC/DC 模块电源适用于多种应用场景,如工控系统、电力设备、仪器仪表等。根据手册中的应用电路,我们可以看到如何通过简单的电路设计来提高电源转换的稳定性。例如,通过增加外接电容 Cin 和 Cout,可以有效降低输入输出纹波。
    使用建议:
    - 在 5%以上的负载下使用,以保证纹波指标符合要求。
    - 根据不同的输入电压选择合适的电容值。
    - 为了增强 EMC 性能,可以参考手册中的推荐电路图。

    兼容性和支持


    URBMT-3WR3 系列模块电源与其他标准电源接口兼容,支持国际标准引脚方式。广州金升阳科技有限公司提供了全面的技术支持和售后服务,用户可以通过官方网站获取更多应用指南和技术文档。

    常见问题与解决方案


    - Q: 输入电压过高会造成什么后果?
    - A: 输入电压不能超过手册中规定的最大值,否则可能会导致永久性损坏。请严格按照手册中的规范操作。

    - Q: 如何避免纹波超标?
    - A: 增加输入输出外接电容,并选用等效阻抗值较小的电容,可以有效降低纹波。

    总结和推荐


    URBMT-3WR3 系列 DC/DC 模块电源凭借其超宽输入电压范围、高效能、完善的安全保护机制以及广泛的适用温度范围,在工业应用中表现出色。广州金升阳科技有限公司提供的优质技术支持和售后服务也增强了其市场竞争力。强烈推荐使用这款产品,特别是在需要高可靠性和稳定性的场合。

URB4803MT-3WR3参数

参数
类型 -
输入电压最小值 18V
输出电压组数 1
输出电压 3.3V
散热方式 自然空冷
最大容性负载 2200μF
转换效率 75%
输出方式 -
输入电压最大值 75V
输出电流最大值 728mA
输出总功率 3W
特性 -
开关频率 350KHz
长*宽*高 19.2mm*18.1mm*10.16mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

URB4803MT-3WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB4803MT-3WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB4803MT-3WR3 URB4803MT-3WR3数据手册

URB4803MT-3WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.932 ¥ 120.3725
库存: 10
起订量: 10 增量: 1
交货地:
最小起订量为:1
合计: ¥ 120.37
