VCB4812SBO-10WR3

产品分类: DC-DC模块
产品描述: 470μF 300KHz 自然空冷 87% 10W 833mA 12V 1 75V 36V DIP 通孔安装 33.02mm*22.86mm*11.6mm
供应商型号: SG-VCB4812SBO-10WR3
供应商: 期货订购
标准整包数: 1

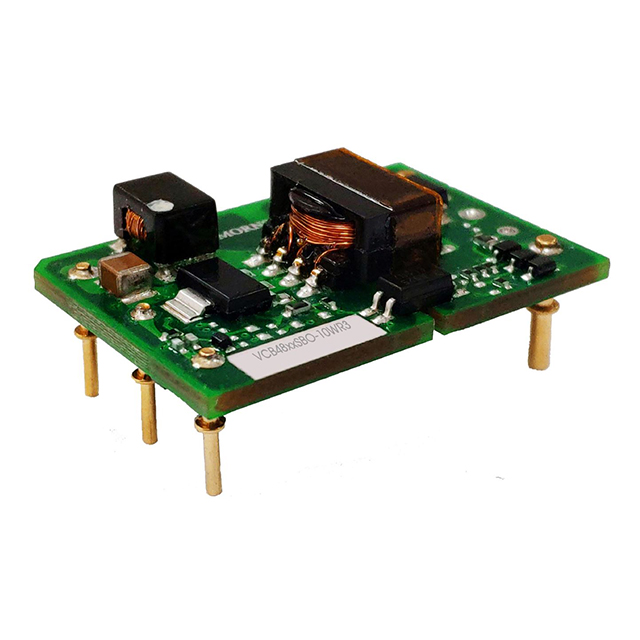

MORNSUN/广州金升阳科技 DC-DC模块 VCB4812SBO-10WR3

VCB4812SBO-10WR3概述

    # VCB48SBO-10WR3系列DC/DC模块电源

    产品简介


    VCB48SBO-10WR3 系列是广州金升阳科技有限公司生产的高性能DC/DC转换模块电源。它具备10W的输出功率,支持2:1的宽电压输入范围,能够在-40℃至+85℃的极端温度环境中正常工作。该模块电源广泛应用于通信领域,如交换机、中继器、智能通信网关、GPS时钟同步以及4G/5G基站等直流供电设备。此外,产品具备输入欠压保护、输出过压、过流、短路保护等功能,确保使用安全可靠。

    技术参数


    以下是VCB48SBO-10WR3系列的关键技术参数:
    | 参数 | 详细描述 |

    | 输出功率 | 10W |
    | 输入电压范围 | 36V~75V (2:1宽电压输入) |
    | 输出电压范围 | 5V/12V/15V/24V |
    | 输出电流范围 | 0mA~2000mA |
    | 效率 | 高达88% |
    | 隔离电压 | 1500VDC |
    | 启动电压 | 36VDC |
    | 最大纹波噪音 | 120mVp-p |
    | 开关频率 | 300KHz |
    | 绝缘电阻 | 1000MΩ |
    | 工作温度范围 | -40℃ to +85℃ |
    | 存储温度范围 | -55℃ to +125℃ |
    | EMC认证 | 符合EN62368和UL62368标准 |

    产品特点和优势


    主要特点
    - 宽电压输入范围:支持2:1的宽电压输入,适用于不同应用场景。
    - 高效能:最高可达88%的转换效率,节约能源并提高系统整体效率。
    - 安全可靠:具有多重保护机制,包括输入欠压、输出过压、过流和短路保护,保障设备安全运行。
    - 高可靠性:通过EN62368和UL62368双重认证,适用于严苛的工业环境。
    - 环境适应性强:能在-40℃至+85℃的宽温范围内工作,适合各种恶劣环境。
    市场优势
    - 通用性高:广泛应用于通信、电力、医疗等多个领域,满足不同行业的多种需求。
    - 稳定性强:经过严格测试和验证,确保长时间稳定运行。
    - 易集成:标准的1/16砖封装设计,方便与其他电子元器件配合使用。

    应用案例和使用建议


    应用场景
    - 通信领域:广泛应用于交换机、中继器、智能通信网关等设备。
    - 电力设备:用于GPS时钟同步以及4G/5G基站等设备的直流供电。
    - 医疗设备:确保在医疗设备中的稳定供电,保障患者安全。
    使用建议
    - 在设计电路时,可以根据需要增大输入输出电容以进一步降低纹波噪音。
    - 根据负载情况适当调整输入电压,避免超过最大容许值。
    - 为了满足电磁兼容性要求,在使用过程中应注意添加必要的EMI滤波电路。

    兼容性和支持


    兼容性
    - 封装标准:采用标准1/16砖封装,易于与其他电子元器件集成。
    - 电气特性:具备多种输出电压选项,适用于不同的电气特性需求。
    支持和服务
    - 广州金升阳科技有限公司提供详尽的技术文档和支持服务,包括产品手册、应用指南等。
    - 用户可随时联系公司技术支持团队获取帮助,确保产品正确使用和维护。

    常见问题与解决方案


    常见问题
    - 纹波噪音偏高:可能由于输入或输出电容不足引起,可以通过增加电容容量来改善。
    - 设备无法启动:检查输入电压是否在规定范围内,确保没有外部短路。
    解决方案
    - 纹波噪音问题:可以参照手册中提供的电路设计增加电容容量,或者使用低ESR电容。
    - 设备无法启动:检查电路连接是否正确,确认输入电压符合要求。

    总结和推荐


    综合评估
    VCB48SBO-10WR3系列是一款高效、稳定、可靠的DC/DC转换模块电源,适用于广泛的工业和通信应用场景。其高效的能量转换能力、丰富的保护功能以及优良的环境适应性使其成为市场上的一流产品。
    推荐使用
    综上所述,我们强烈推荐使用VCB48SBO-10WR3系列DC/DC转换模块电源。无论是在通信设备还是其他对电源稳定性要求较高的场合,这款电源都将是您的理想选择。

VCB4812SBO-10WR3参数

参数
输出电压组数 1
输出方式 -
特性 -
散热方式 自然空冷
输出电压 12V
类型 -
输入电压最小值 36V
输出电流最大值 833mA
最大容性负载 470μF
开关频率 300KHz
输入电压最大值 75V
转换效率 87%
输出总功率 10W
长*宽*高 33.02mm*22.86mm*11.6mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 托盘

VCB4812SBO-10WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

VCB4812SBO-10WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 VCB4812SBO-10WR3 VCB4812SBO-10WR3数据手册

VCB4812SBO-10WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
