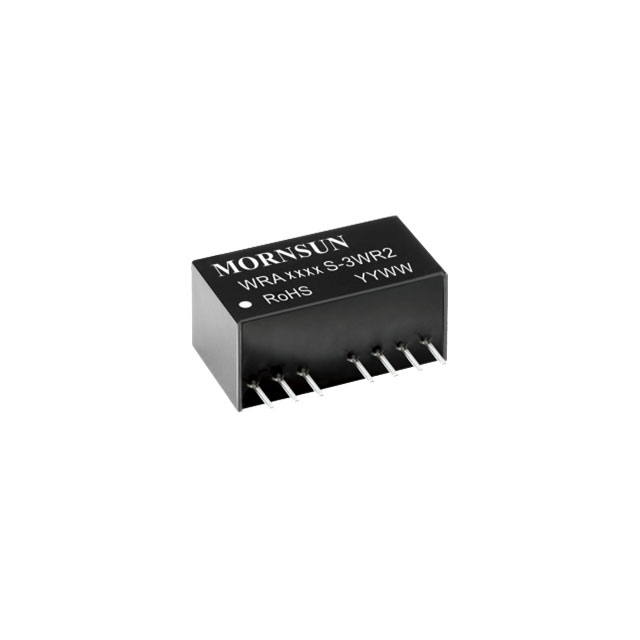

WRA2405S-3WR2

产品分类: DC-DC模块
产品描述: 1000μF Remote On/Off 250KHz 自然空冷 79% 3W ±300mA ±5V 2 36V 18V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: ESY-WRA2405S-3WR2
供应商: 海外现货
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 WRA2405S-3WR2

WRA2405S-3WR2概述

    文章标题:WRAS-3WR2 & WRBS-3WR2 系列DC/DC模块电源技术详解

    1. 产品简介


    WRAS-3WR2 & WRBS-3WR2 系列DC/DC模块电源是由广州金升阳科技有限公司推出的一款高性能、小型化隔离稳压电源产品。该系列包含3W功率等级,支持宽电压输入范围(2:1),具备正负双路或单路输出功能,广泛应用于通信设备、仪器仪表以及工业电子等领域。凭借其超小型SIP封装、宽工作温度范围(-40℃至+85℃)、隔离电压达1500VDC等特点,该系列产品在业内表现出色,能够满足严苛的工作环境需求。

    2. 技术参数


    以下是该系列产品的关键性能参数:
    | 参数 | 规格 |

    | 输入电压范围 | 5VDC(4.5-9V)、12VDC(9-18V)、24VDC(18-36V)、48VDC(36-75V) |
    | 输出电压 | ±3.3V、±5V、±9V、±12V、±15V、±24V |
    | 输出电流 | ±5V:250mA、±12V:125mA |
    | 满载效率 | 72%-83% |
    | 纹波噪声 | 40-150 mVp-p |
    | 隔离电压 | 1500VDC |
    | 工作温度范围 | -40℃ 至 +85℃ |
    | 短路保护 | 自恢复 |
    | 启动电压 | 4.5V(5V输入)、9V(12V输入)、18V(24V输入)、36V(48V输入) |
    此外,该系列还通过了EN60950认证,符合RoHS环保标准。

    3. 产品特点和优势


    - 超小型封装:采用SIP-8封装,尺寸仅为22.00×9.50×12.00 mm,适合空间受限的应用场景。
    - 高效率与稳定性:满载效率高达83%,适应-40℃至+85℃的工作温度范围。
    - 多功能接口:支持遥控关断功能(Ctrl脚),可通过外部控制实现模块的启停。
    - 安全特性:具备短路保护和隔离电压,确保设备在恶劣环境下的可靠运行。
    - 高性价比:相比同类产品,成本更低,适合大规模应用。

    4. 应用案例和使用建议


    WRAS-3WR2 & WRBS-3WR2 系列广泛应用于通信设备、仪器仪表和工业控制系统。例如,在通信设备中可用作电源隔离模块,为敏感的信号处理器件提供稳定电压。在工业控制领域,其高效率和宽温范围使其适用于恶劣环境下的电力分配。
    使用建议:
    - 外接滤波电容:为了降低纹波噪声,建议在输入输出端外接滤波电容,但需注意电容值不宜过大,以免影响启动性能。
    - 空载负载:确保输出端负载不低于额定负载的5%,避免因负载过轻导致性能异常。
    - EMC设计:建议参照手册中的推荐电路进行EMC设计,以提高电磁兼容性。

    5. 兼容性和支持


    该系列模块电源具有良好的兼容性,支持多种输入电压范围,并能与多种设备无缝集成。广州金升阳科技有限公司提供了完善的售后服务和技术支持,包括产品定制服务,可根据客户需求调整参数规格。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动失败 | 检查输入电压是否在规定范围内,增大滤波电容值。 |
    | 纹波过大 | 增大输出滤波电容,选择等效阻抗较低的电容器。 |
    | 模块不响应Ctrl信号 | 检查Ctrl引脚接线是否正确,确保电流在5-10mA范围内。 |

    7. 总结和推荐


    WRAS-3WR2 & WRBS-3WR2 系列DC/DC模块电源以其高效、稳定、小型化的特性,成为电子系统设计的理想选择。其在通信、工业控制领域的广泛应用证明了其市场竞争力。建议用户在使用时遵循手册中的设计参考和注意事项,确保最佳性能表现。
    推荐指数:★★★★★
    综上所述,该产品非常适合对空间和效率有严格要求的电子设备开发人员选用。

WRA2405S-3WR2参数

参数
开关频率 250KHz
输入电压最小值 18V
输出电压 ±5V
转换效率 79%
输出方式 -
输出电流最大值 ±300mA
散热方式 自然空冷
特性 Remote On/Off
最大容性负载 1000μF
输出总功率 3W
输出电压组数 2
类型 -
输入电压最大值 36V
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
包装方式 管装

WRA2405S-3WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRA2405S-3WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRA2405S-3WR2 WRA2405S-3WR2数据手册

WRA2405S-3WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.145 ¥ 26.5749
库存: 38
起订量: 189 增量: 0
交货地:
最小起订量为:1
合计: ¥ 26.57
