WRE1205S-1WR2

产品分类: DC-DC模块
产品描述: 1000μF Remote On/Off 200KHz 自然空冷 77% 1W ±100mA ±5V 2 18V 9V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: XN-WRE1205S-1WR2
供应商: 期货订购
标准整包数: 1

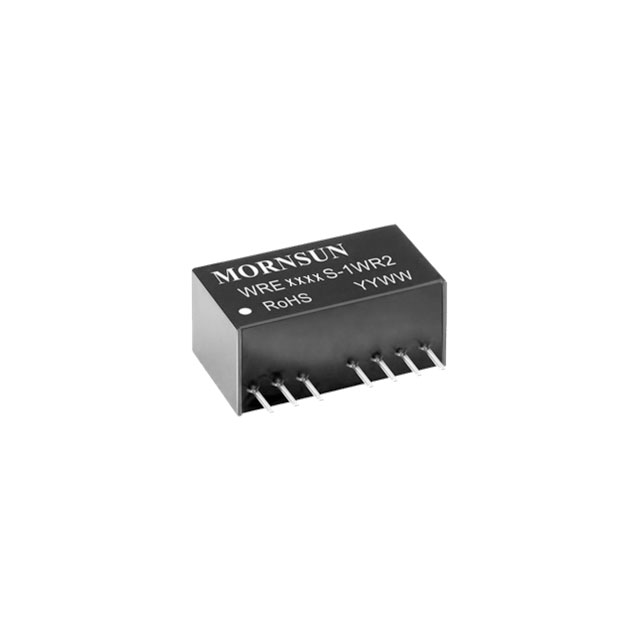

MORNSUN/广州金升阳科技 DC-DC模块 WRE1205S-1WR2

WRE1205S-1WR2概述


    产品简介


    DC/DC 模块电源 WRES-1WR2 & WRFS-1WR2 系列
    广州金升阳科技有限公司推出的 WRES-1WR2 & WRFS-1WR2 系列是一款高效能、宽输入电压范围的隔离式 1W DC-DC 转换器。这些模块采用了超小型 SIP 封装,特别适用于通信设备、仪器仪表和工业电子产品中。它们具有高功率密度、良好的成本效益和广泛的工作温度范围(-40℃ 至 +85℃),能够在苛刻环境中稳定运行。

    技术参数


    - 输入电压范围:2:1 输入范围,具体取决于不同型号。
    - 输出电压精度:±3% 到 ±5%。
    - 满载效率:高达 81%。
    - 隔离电压:3000VDC。
    - 纹波与噪声:典型值 70mVp-p 至 150mVp-p。
    - 工作温度范围:-40℃ 至 +85℃。
    - 热插拔功能:不支持。
    - 启动电压:根据输入电压范围不同,最低启动电压范围从 3.5V 至 36V。
    - 绝缘电阻:500VDC 下大于 1000 MΩ。
    - 输入电流:满载时输入电流根据型号不同有所差异,例如 5VDC 输入下 WRF0503S-1WR2 为 281mA/25mA。
    - 短路保护:可持续短路,具备自恢复功能。

    产品特点和优势


    WRES-1WR2 & WRFS-1WR2 系列产品的主要特点如下:
    - 超小型 SIP 封装:便于安装和集成,节省空间。
    - 高效率和高功率密度:能够提供高效的能量转换。
    - 宽输入电压范围:适合不同应用需求。
    - 高可靠性:隔离电压达 3000VDC,能够在高压差下稳定工作。
    - 优良的温度适应性:-40℃ 至 +85℃ 的宽工作温度范围。
    - 短路保护:具备自恢复功能,提高了系统的可靠性。

    应用案例和使用建议


    应用案例
    这些 DC-DC 模块广泛应用于各种工业控制系统、仪器仪表、通信设备等领域。例如,在智能电网设备中,需要稳定的直流电源供应,这些模块能够满足严格的性能要求。
    使用建议
    1. 纹波抑制:在输入输出两端增加适当的电容,如 Cin1、Cin2、Cs 和 Cout,可以有效降低纹波。
    2. EMC 设计:推荐使用图 3 中的推荐电路,有助于提高电磁兼容性。
    3. 负载管理:确保模块输出负载不小于额定负载的 5%。

    兼容性和支持


    - 兼容性:该系列模块适用于多种输入电压范围和输出配置,易于与其他电子元器件集成。
    - 厂商支持:广州金升阳科技有限公司提供全面的技术支持,包括定制化服务,以满足客户的不同需求。

    常见问题与解决方案


    1. 纹波噪声过高:
    - 解决办法:调整外置电容值,确保其符合技术手册推荐的数值。

    2. 启动困难:
    - 解决办法:检查输入电压波动范围,确保电源输出电流能够满足瞬时启动电流要求。
    3. 输出电压精度不稳定:
    - 解决办法:检查负载变化情况,确保负载在正常范围内变动。

    总结和推荐


    WRES-1WR2 & WRFS-1WR2 系列 DC-DC 模块凭借其高效率、高功率密度和宽工作温度范围,在多种应用中表现出色。它们的应用案例多样且可靠,能够满足严格的工业标准。此外,广州金升阳科技有限公司提供了全面的支持和技术服务,进一步增强了该产品的市场竞争力。
    综上所述,推荐使用 WRES-1WR2 & WRFS-1WR2 系列 DC-DC 模块,特别是在需要高可靠性、宽输入电压范围和紧凑设计的应用场合。

WRE1205S-1WR2参数

参数
最大容性负载 1000μF
输出总功率 1W
散热方式 自然空冷
转换效率 77%
输出电压组数 2
开关频率 200KHz
输入电压最大值 18V
类型 -
输出方式 -
输入电压最小值 9V
输出电流最大值 ±100mA
输出电压 ±5V
特性 Remote On/Off
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

WRE1205S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRE1205S-1WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRE1205S-1WR2 WRE1205S-1WR2数据手册

WRE1205S-1WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
