WRA2409S-1WR2

产品分类: DC-DC模块
产品描述: 680μF Remote On/Off 200KHz 自然空冷 79% 1W ±56mA ±9V 2 36V 18V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: SG-WRA2409S-1WR2
供应商: 期货订购
标准整包数: 1

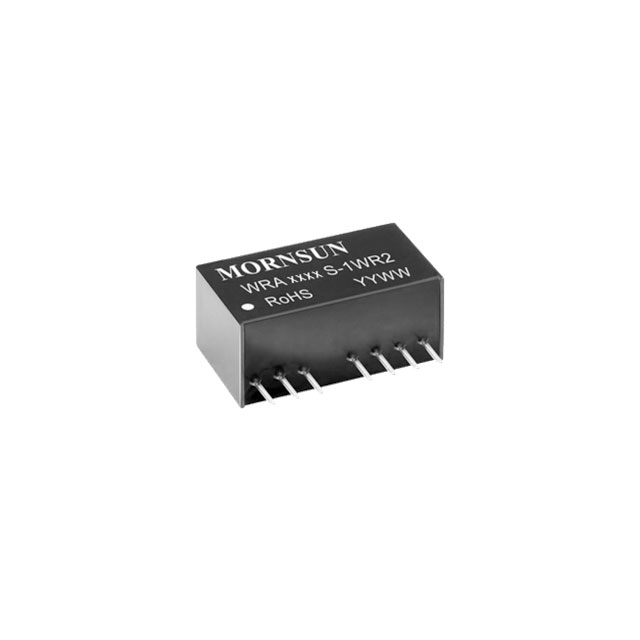

MORNSUN/广州金升阳科技 DC-DC模块 WRA2409S-1WR2

WRA2409S-1WR2概述

    DC/DC 模块电源 WRAS-1WR2 & WRBS-1WR2 系列产品技术手册解析

    产品简介


    WRAS-1WR2 和 WRBS-1WR2 系列是由广州金升阳科技有限公司生产的1W DC-DC模块电源。这些模块电源采用了超小型SIP封装设计,能够提供宽输入电压范围和隔离稳压的正负双路/单路输出。它们适用于通信设备、仪器仪表和工业电子应用中,具有较高的转换效率和良好的稳定性。

    技术参数


    - 输入电压:支持2:1的宽输入电压范围,包括5VDC, 12VDC, 24VDC, 48VDC。
    - 输出电压:包括±3V, ±5V, ±9V, ±12V, ±15V, ±24V等不同规格。
    - 满载效率:最高可达79%,最低为67%。
    - 纹波和噪声:最大值为70mVp-p。
    - 隔离电压:1500VDC。
    - 工作温度范围:-40°C 至 +85°C。
    - 输出负载要求:最小负载不应低于额定负载的5%。
    - 热插拔功能:不支持。
    - 远程控制功能:可通过Ctrl端实现模块开启和关断。

    产品特点和优势


    1. 超小型SIP封装:占用空间小,适合紧凑型电路板设计。
    2. 宽输入电压范围:可以适应不同输入电源的需求,提高系统兼容性。
    3. 高隔离电压:1500VDC的隔离电压有效防止电磁干扰和电压突变的影响。
    4. 远程遥控和可持续短路保护:方便远程管理和提高系统的可靠性。
    5. 低纹波噪声:输出电压稳定,适用于对信号完整性要求高的应用场合。

    应用案例和使用建议


    这些DC-DC模块电源广泛应用于通信设备、仪器仪表和工业电子产品中。例如,在通信设备中,它们可以作为电源适配器使用,确保各组件的电源供应稳定可靠。在使用时应注意以下几点:
    1. 选择合适的电容和电感:外部电容和电感的选择直接影响纹波和噪声的抑制效果。
    2. 负载要求:确保最小负载不低于额定负载的5%,以维持其稳定工作。
    3. 遥控功能:利用Ctrl端实现模块的远程开启和关断,提高系统管理的灵活性。

    兼容性和支持


    这些模块电源具有较好的兼容性,可用于多种电子设备中。此外,广州金升阳科技有限公司提供了详尽的技术支持,包括应用指南和设计参考文档,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 模块无法正常工作:检查输入电压是否在规定范围内,输出负载是否过低。
    2. 输出电压不稳定:增加外部电容来改善纹波和噪声水平。
    3. 模块无法关断:检查Ctrl端是否正确连接,避免电流过大导致模块损坏。

    总结和推荐


    综上所述,WRAS-1WR2 和 WRBS-1WR2 系列DC-DC模块电源以其小巧的体积、宽泛的输入电压范围、出色的隔离特性和远程控制功能,成为了许多电子设备的理想选择。特别是其高效能和良好的稳定性使其非常适合于通信设备、仪器仪表和工业电子应用领域。强烈推荐在上述应用环境中使用该系列产品。

WRA2409S-1WR2参数

参数
输出电压组数 2
特性 Remote On/Off
转换效率 79%
散热方式 自然空冷
输入电压最小值 18V
输出电压 ±9V
输出方式 -
最大容性负载 680μF
输入电压最大值 36V
类型 -
输出总功率 1W
开关频率 200KHz
输出电流最大值 ±56mA
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
包装方式 管装

WRA2409S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRA2409S-1WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRA2409S-1WR2 WRA2409S-1WR2数据手册

WRA2409S-1WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 29.829
50+ ¥ 27.45
100+ ¥ 26.535
500+ ¥ 25.62
1000+ ¥ 24.705
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.82
