首页  >  产品百科  >  IF1212XT-1WR3

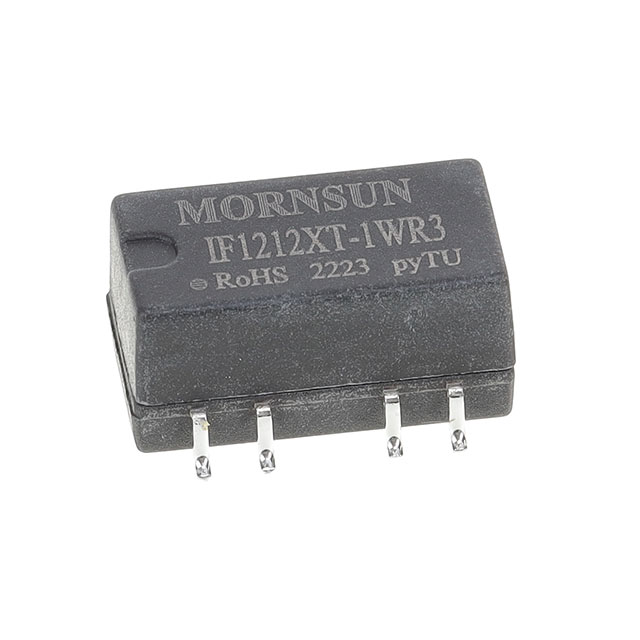

IF1212XT-1WR3

产品分类: DC-DC模块
产品描述: 560μF 250KHz 自然空冷 71% 1W 84mA 12V 1 5.25V 4.75V SMD 贴片安装 15.24mm*11.4mm*7.25mm
供应商型号: ESY-IF1212XT-1WR3
供应商: 海外现货
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 IF1212XT-1WR3

IF1212XT-1WR3概述

    # DC/DC 模块电源 IFXT-1WR3 系列技术手册解析

    产品简介


    基本介绍
    IFXT-1WR3 系列是广州金升阳科技有限公司推出的一款 1W 定电压输入、隔离稳压单路输出的 DC/DC 模块电源。其核心功能在于产生一组与输入电源隔离的稳定电压输出,适用于各种低功耗电路的设计。主要应用于纯数字电路、一般低频模拟电路、继电器驱动电路和数据交换电路等领域。
    应用领域
    - 纯数字电路
    - 一般低频模拟电路
    - 继电器驱动电路
    - 数据交换电路

    技术参数


    输入电压与输出电压
    | 产品型号 | 输入电压 (VDC) | 输出电压 (VDC) | 满载效率 (%) |
    ||
    | IF1205XT-1WR3 | 12 (11.4-12.6) | 5 | 65/69 |
    | IF1212XT-1WR3 | 12 (11.4-12.6) | 12 | 67/71 |
    | IF1215XT-1WR3 | 12 (11.4-12.6) | 15 | 67/71 |
    | IF1505XT-1WR3 | 15 (14.25-15.75) | 5 | 64/68 |
    | IF2405XT-1WR3 | 24 (22.8-25.2) | 5 | 63/69 |
    | IF2412XT-1WR3 | 24 (22.8-25.2) | 12 | 65/71 |
    | IF2415XT-1WR3 | 24 (22.8-25.2) | 15 | 65/71 |
    电气特性
    - 输入电流:12VDC 输入时满载/空载分别为 121/8 mA;15VDC 输入时满载/空载分别为 117/8 mA。
    - 效率:最高可达 71%。
    - 纹波噪声:20MHz 带宽下为 30 mVp-p。
    - 短路保护:可持续,自动恢复。
    - 工作温度范围:-40°C 至 +85°C。
    - 隔离电压:3000VDC。
    - 绝缘电阻:输入-输出绝缘电压为 500VDC,绝缘电阻为 1000MΩ。

    产品特点和优势


    IFXT-1WR3 系列 DC/DC 模块电源具有以下显著特点:
    - 小型 SMD 封装,便于集成到紧凑的电路板设计中。
    - 高效率,最高可达 71%,节能效果显著。
    - 可持续短路保护,增强了系统的可靠性。
    - 宽广的工作温度范围,适用性强。
    - 国际标准引脚方式,易于与其他标准接口设备集成。
    这些特点使其在市场上具有较强的竞争力,尤其适用于需要高效能和高可靠性的电路系统中。

    应用案例和使用建议


    应用案例
    IFXT-1WR3 系列常用于纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路中。例如,在某些低频信号处理系统中,它可以作为电源转换器,确保电路得到稳定的电压供应。
    使用建议
    - 选择合适的滤波电容:为了减少输入输出纹波,应在输入和输出端连接适当的滤波电容。确保电容值合适,以免影响启动性能。
    - 考虑散热:虽然 IFXT-1WR3 系列可以通过自然空冷散热,但在高负载情况下建议适当加强散热措施,以维持最佳性能。

    兼容性和支持


    - 兼容性:该模块采用国际标准引脚方式,可轻松与多种标准接口设备集成。
    - 支持:广州金升阳科技有限公司提供技术支持,包括详细的技术文档、设计参考和用户手册。

    常见问题与解决方案


    问题1:如何避免过高的启动电流?
    解决方案:使用合适的滤波电容,避免电容值过大,以免导致启动电流过高。
    问题2:如何确保稳定的输出电压?
    解决方案:使用推荐的电容值,并确保输入电压在允许范围内。此外,通过调整负载大小,保持负载调节率在规定范围内。
    问题3:如何防止纹波噪声?
    解决方案:合理布局输入和输出滤波电容,降低纹波噪声的影响。参考手册中的推荐电路和设计指南进行布线。

    总结和推荐


    产品评估
    IFXT-1WR3 系列 DC/DC 模块电源在性能和应用范围上表现出色。它的高效率、宽工作温度范围和可持续短路保护功能使其在众多同类产品中脱颖而出。此外,其小型 SMD 封装和国际标准引脚方式也为设计者提供了极大的便利。
    推荐
    总体而言,IFXT-1WR3 系列 DC/DC 模块电源是一款值得推荐的产品。它不仅具备高效的电力转换能力,还具有广泛的适用性和较高的可靠性,非常适合用于各种低功耗电路的设计。如果你正在寻找一款高性价比、高性能的电源解决方案,IFXT-1WR3 系列无疑是不错的选择。

IF1212XT-1WR3参数

参数
输出电流最大值 84mA
转换效率 71%
输入电压最大值 5.25V
散热方式 自然空冷
类型 -
输出电压组数 1
输入电压最小值 4.75V
最大容性负载 560μF
特性 -
输出电压 12V
开关频率 250KHz
输出方式 -
输出总功率 1W
长*宽*高 15.24mm*11.4mm*7.25mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

IF1212XT-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

IF1212XT-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 IF1212XT-1WR3 IF1212XT-1WR3数据手册

IF1212XT-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
