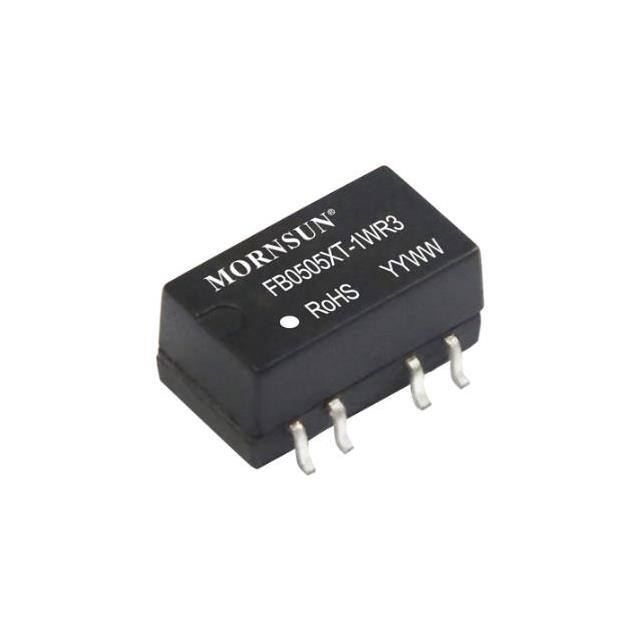

FB0505XT-1WR3

产品分类: DC-DC模块
产品描述: 2200μF 定压输入非稳压输出 270KHz 自然空冷 82% 1W 200mA 5V 1 5.5V 4.5V DC SMD 贴片安装 15.24mm*11.4mm*7.25mm
供应商型号: ESY-FB0505XT-1WR3
供应商: 海外现货
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 FB0505XT-1WR3

FB0505XT-1WR3概述

    FB0505XT-1WR3 DC/DC 模块电源技术手册

    产品简介


    FB0505XT-1WR3 是一款 1W 定电压输入、隔离非稳压单路输出的 DC/DC 模块电源,专为板上电源系统设计。它能够产生一组与输入电源隔离的电压,适用于多种应用场景,包括纯数字电路、一般低频模拟电路、继电器驱动电路和数据交换电路等。

    技术参数


    - 输入电压: 5VDC (4.5-5.5V)
    - 输出电压: 5VDC (典型值)
    - 输出电流: 200mA (最大值)
    - 满载效率: 78%-82%
    - 隔离电压: 3000VAC/4200VDC
    - 工作温度范围: -40℃ 至 +105℃
    - 储存温度: -55℃ 至 +125℃
    - 绝缘电阻: 输入-输出 500VDC ≥ 1000 MΩ
    - 纹波噪声: 20MHz 带宽下 ≤ 100 mVp-p
    - 温度漂移系数: 满载 ±0.02 %/℃
    - 短路保护: 可持续,自恢复
    - EMI: 符合 CISPR32/EN55032 CLASS B 标准
    - EMS 静电放电: IEC/EN61000-4-2 Air ±8kV, Contact ±4kV

    产品特点和优势


    - 可持续短路保护: 在出现短路时自动断开电源,保护系统不受损坏。
    - 宽工作温度范围: -40℃ 至 +105℃ 的宽温工作范围,适合各种恶劣环境。
    - 小型 SMD 封装: 尺寸为 15.24 x 11.40 x 7.25 mm,便于集成到紧凑的设计中。
    - 高隔离电压: 4200VDC,保障系统的电气安全性。
    - 国际标准引脚方式: 确保易于集成到现有的 PCB 设计中。

    应用案例和使用建议


    FB0505XT-1WR3 在多个领域中都有广泛的应用,例如:
    - 数字电路: 为逻辑电路提供稳定的电源。
    - 模拟电路: 支持低频模拟信号的处理。
    - 继电器驱动电路: 为驱动继电器提供独立且稳定的电源。
    使用建议:
    - 输入输出滤波器: 使用电容滤波器可以减少输入输出纹波,推荐使用 4.7µF/25V 电容。
    - 最小负载要求: 为了确保模块稳定工作,输出负载不应低于额定负载的 10%。如果实际负载较小,建议在输出端并联一个相应阻值的电阻以保证稳定运行。
    - 电路推荐: 见技术手册图 4,推荐用于 EMC 应用的电路设计。

    兼容性和支持


    - 兼容性: 该模块具有标准引脚设计,容易与其他电子元器件兼容。
    - 技术支持: 广州金升阳科技有限公司提供技术支持和售后维护服务,可通过其官网了解更多详细信息。

    常见问题与解决方案


    1. 启动问题:
    - 原因: 过大的输入电容导致启动困难。
    - 解决: 使用适当的滤波电容,建议初始值为 4.7µF/25V。
    2. 纹波噪声过大:
    - 原因: 输入或输出电容值不合适。
    - 解决: 调整输入和输出电容至合适值,如 4.7µF/25V。

    总结和推荐


    FB0505XT-1WR3 是一款高性能、高可靠性的 DC/DC 模块电源,适用于多种工业和消费电子产品。其卓越的电气性能、宽泛的工作温度范围和简易的安装方式使其在市场上具有较强的竞争力。综合考虑,强烈推荐使用 FB0505XT-1WR3 来满足各种电源需求。
    如有任何疑问或需要更多信息,欢迎访问广州金升阳科技有限公司的官方网站获取更多资料和技术支持。

FB0505XT-1WR3参数

参数
散热方式 自然空冷
输出电流最大值 200mA
输入电压最小值 4.5V
输出电压组数 1
最大容性负载 2200μF
输出电压 5V
特性 定压输入非稳压输出
类型 -
转换效率 82%
输出总功率 1W
输入电压最大值 5.5V
开关频率 270KHz
输出方式 DC
长*宽*高 15.24mm*11.4mm*7.25mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

FB0505XT-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

FB0505XT-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 FB0505XT-1WR3 FB0505XT-1WR3数据手册

FB0505XT-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
