首页  >  产品百科  >  WRB2415S-1WR2

WRB2415S-1WR2

产品分类: DC-DC模块
产品描述: 680μF Remote On/Off 200KHz 自然空冷 78% 1W 67mA 67mA 1 36V 18V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: C2757466
供应商: 国内现货
标准整包数: 1

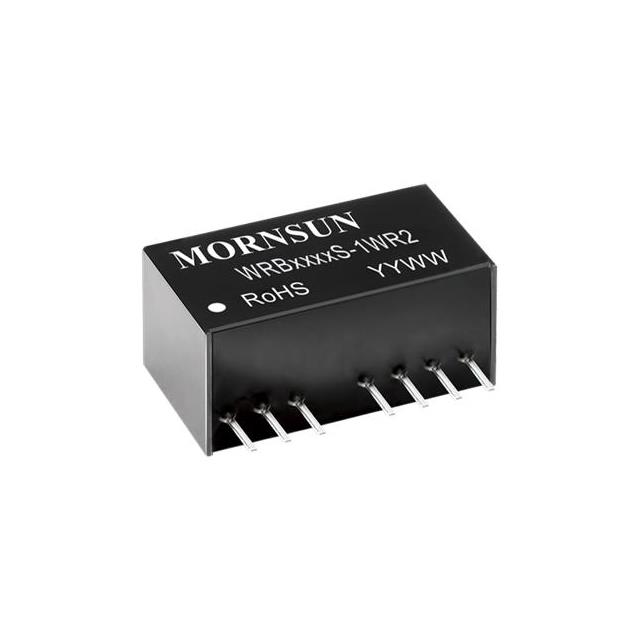

MORNSUN/广州金升阳科技 DC-DC模块 WRB2415S-1WR2

WRB2415S-1WR2概述

    # DC/DC 模块电源 WRAS-1WR2 & WRBS-1WR2 系列产品概述

    产品简介


    WRAS-1WR2 & WRBS-1WR2 系列是广州金升阳科技有限公司开发的一款高性能 DC/DC 模块电源。该系列产品适用于宽电压输入,提供隔离稳压正负双路或单路输出,非常适合于通信设备、仪器仪表和工业电子等领域。其独特的 SIP 封装设计使其拥有超小型体积,能够方便地嵌入各种电子设备中,从而节省空间,提高系统集成度。

    技术参数


    | 参数 | 详情 |

    | 型号 | WRAS-1WR2 & WRBS-1WR2 |
    | 功率 | 1W |
    | 输入电压范围 | 5VDC (4.5-9V), 12VDC (9-18V), 24VDC (18-36V), 48VDC (36-75V) |
    | 输出电压 | ±3V, ±5V, ±9V, ±12V, ±15V, ±24V |
    | 满载效率 | 70% - 80% |
    | 隔离电压 | 1500VDC |
    | 工作温度范围 | -40℃ to +85℃ |
    | 输入电流 | 4.5VDC 输入: 281/40 mA, 12VDC 输入: 111/15 mA, 24VDC 输入: 55/6 mA |
    | 纹波噪声 | <10mVp-p |
    | 短路保护 | 自恢复 |

    产品特点和优势


    - 超小型 SIP 封装:紧凑的设计使这些模块电源可以轻松安装在受限的空间内。
    - 宽输入电压范围:提供多种输入电压选择,适用于不同应用场景。
    - 隔离电压高达 1500VDC:确保输入和输出之间的电气隔离,增强系统的安全性和稳定性。
    - 低纹波噪声:确保输出电压的稳定性和纯净度,适合对信号完整性要求高的场合。
    - 可持续短路保护和自动恢复功能:提高系统的可靠性和耐用性。
    - 输出可关断:可通过控制脚实现模块的启停控制。

    应用案例和使用建议


    应用案例
    WRAS-1WR2 & WRBS-1WR2 系列已成功应用于通信设备、仪器仪表和工业电子等多个领域。例如,在电信基站中,这些模块可以作为电源转换器,为设备提供稳定的电源支持。
    使用建议
    - 确保输入电压稳定,并在其规定的输入电压范围内工作。
    - 选择适当的外接电容以减少输入输出纹波。
    - 当模块负载低于 5%时,应并联一个 5%的假负载,以保持产品性能。
    - 在设计电路时,参考手册中提供的推荐电路,尤其是 EMC 解决方案,以达到最佳的电磁兼容性能。

    兼容性和支持


    - 该产品与多数标准电路板设计兼容,但特定应用可能需要额外的外部组件来满足某些设计要求。
    - 厂商提供了详细的技术支持,包括在线文档、应用笔记和客户技术支持团队,以帮助解决用户在使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电流过大导致损坏 | 确保输入电流不超过产品允许的最大值。 |
    | 输出纹波过大 | 适当增加输入输出电容或更换等效阻抗值更小的电容。 |
    | 模块无法正常启动 | 检查输入电压是否在规定范围内,并确认外围电路连接正确。 |

    总结和推荐


    综上所述,WRAS-1WR2 & WRBS-1WR2 系列 DC/DC 模块电源以其卓越的小型化设计、宽输入电压范围、高效率和可靠的保护功能,成为现代电子系统中不可或缺的重要部件。它在多个领域的广泛应用表明其具备良好的市场竞争力和可靠性。对于需要高效电源转换解决方案的应用,我们强烈推荐使用该系列的产品。
    这份综述全面介绍了 WRAS-1WR2 & WRBS-1WR2 系列 DC/DC 模块电源的关键特性和应用优势。希望这些信息能帮助您更好地了解和应用这一优质产品。

WRB2415S-1WR2参数

参数
开关频率 200KHz
类型 -
最大容性负载 680μF
特性 Remote On/Off
输出方式 -
输出电流最大值 67mA
输出电压 67mA
转换效率 78%
输出电压组数 1
输入电压最大值 36V
散热方式 自然空冷
输出总功率 1W
输入电压最小值 18V
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
包装方式 管装

WRB2415S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRB2415S-1WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRB2415S-1WR2 WRB2415S-1WR2数据手册

WRB2415S-1WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 37.697
10+ ¥ 33.044
22+ ¥ 30.206
库存: 10
起订量: 1 增量: 22
交货地:
最小起订量为:1
合计: ¥ 37.69
直接购买
加入购物车
