VRA1212YMD-6WR3

产品分类: DC-DC模块
产品描述: 100μF 300KHz 自然空冷 85% 6W ±250mA ±12V 2 18V 9V Fixed DIP 25.4mm*25.4mm*11.7mm
供应商型号: SG-VRA1212YMD-6WR3
供应商: 期货订购
标准整包数: 1

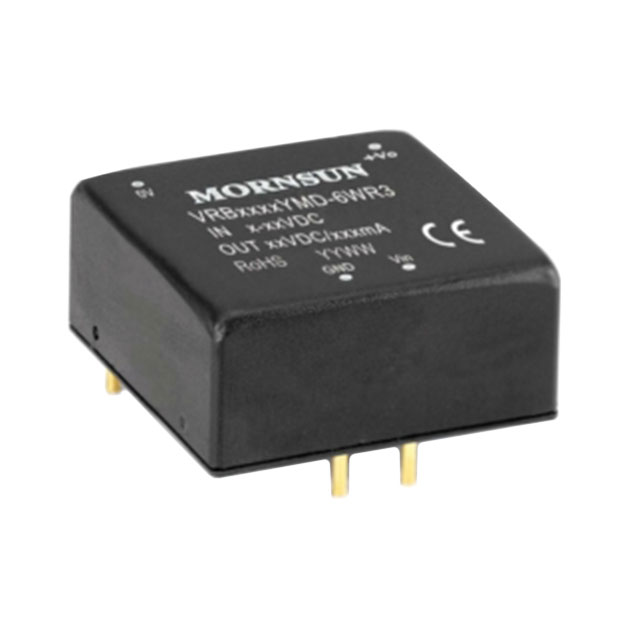

MORNSUN/广州金升阳科技 DC-DC模块 VRA1212YMD-6WR3

VRA1212YMD-6WR3概述

    # VRAYMD-6WR3 & VRBYMD-6WR3 系列 DC/DC 转换器技术手册

    产品简介


    VRAYMD-6WR3 和 VRBYMD-6WR3 系列是莫森松广州科技有限公司推出的 6W 隔离型 DC-DC 转换器。这些转换器采用 1x1 英寸封装,具有宽输入电压范围和受控单双输出。其主要功能和应用领域包括医疗设备、工业控制、电力系统、仪器仪表和通信等领域。

    技术参数


    输入参数
    - 输入电压范围:2:1 宽输入电压范围(如 12V 输入为 9-18V)
    - 无负载功耗:低至 0.12W
    - 隔离耐压:1.5kVDC
    - 输入保护:输入欠压保护、过流、过压、短路保护
    - 工作温度范围:-40℃ 至 +85℃
    - 认证标准:符合 IEC60950、UL60950、EN60950 和 EN62368 标准
    输出参数
    - 输出电压精度:5%-100% 负载下 ±1%,0%-5% 负载下 ±2%
    - 线性调节率:输入电压从低到高变化时,满载条件下 ±0.2 至 ±0.5
    - 负载调整率:5%-100% 负载下 ±0.5 至 ±1.5
    - 交叉调整率:±5
    - 瞬态恢复时间:25% 负载阶跃变化时 300 至 500 微秒
    - 纹波噪声:20MHz 带宽,5%-100% 负载下 60mV 至 85mV(峰峰值)
    通用规格
    - 隔离耐压:输入-输出绝缘测试 1 分钟,泄漏电流 ≤ 1mA,耐压 1500VDC
    - 绝缘电阻:输入-输出电阻,500VDC 下 ≥ 1000MΩ
    - 隔离电容:输入-输出电容,100kHz/0.1V 下 ≤ 1000pF
    - 工作温度:-40℃ 至 +85℃
    - 存储湿度:非冷凝 5% 至 95% RH
    - 存储温度:-55℃ 至 +125℃
    电磁兼容性(EMC)
    - 辐射:CISPR32/EN55032 CLASS A/B
    - 抗扰度:符合 IEC/EN61000-4-2/3/4/5/6/29 标准

    产品特点和优势


    - 高效能:高达 88% 的效率
    - 低功耗:无负载时低至 0.12W
    - 高可靠性:输入欠压、过流、过压、短路保护
    - 宽温度适应性:-40℃ 至 +85℃ 工作环境
    - 低纹波噪声:≤ 85mV(峰峰值)
    - 认证齐全:符合国际和国内多项安全标准

    应用案例和使用建议


    这些转换器适用于多种工业应用场景,如医疗设备、电力系统、仪器仪表等。在具体应用中,可以参照手册中的典型应用电路进行设计,适当增加输入和输出电容器值(Cin 和 Cout)以减少纹波和噪声。例如,在 12V 输入下,推荐使用 100μF/25V 的输入电容和 10μF/16V 或 25V 的输出电容。

    兼容性和支持


    这些转换器具备行业标准引脚布局,易于与其他设备和组件连接。此外,公司提供了详细的应用说明和技术支持,包括 EMC 合规电路设计指南和产品定制服务。如需更多信息,可访问官方网站或直接联系技术人员。

    常见问题与解决方案


    1. 输入电压超出最大值导致永久损坏:请确保输入电压不超过手册中规定的最大值。
    2. 纹波和噪声较大:适当增加输入和输出电容器值以减少纹波和噪声。
    3. 启动电压过低:请参考手册中的启动电压范围,并根据需要调整电源设置。

    总结和推荐


    VRAYMD-6WR3 和 VRBYMD-6WR3 系列 DC/DC 转换器凭借其高效率、宽输入电压范围、优异的抗干扰能力和广泛的温度适应性,成为医疗、工业控制、电力系统、仪器仪表和通信领域的理想选择。强烈推荐在相关应用中使用这些产品。

VRA1212YMD-6WR3参数

参数
最大容性负载 100μF
输出电压组数 2
输出总功率 6W
开关频率 300KHz
输出电流最大值 ±250mA
散热方式 自然空冷
特性 -
转换效率 85%
类型 -
输出电压 ±12V
输入电压最小值 9V
输入电压最大值 18V
输出方式 Fixed
长*宽*高 25.4mm*25.4mm*11.7mm
通用封装 DIP
包装方式 托盘

VRA1212YMD-6WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

VRA1212YMD-6WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 VRA1212YMD-6WR3 VRA1212YMD-6WR3数据手册

VRA1212YMD-6WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 39.12
50+ ¥ 36
100+ ¥ 34.8
500+ ¥ 33.6
1000+ ¥ 32.4
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 39.12
直接购买
加入购物车
