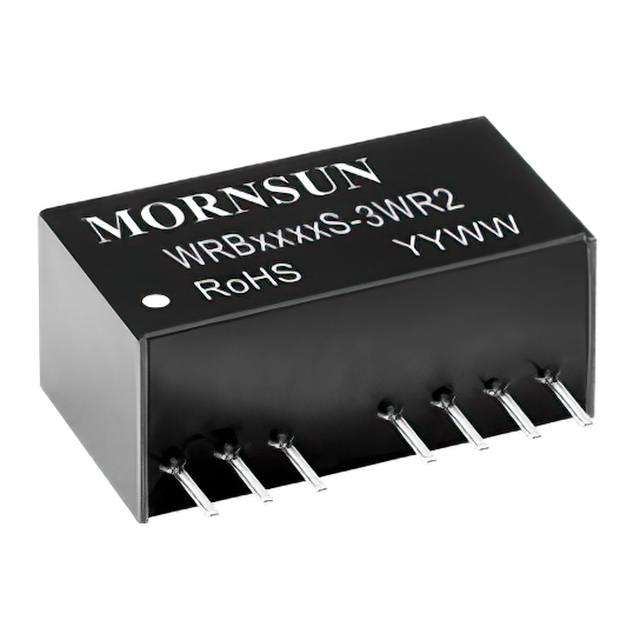

WRB0509S-3W R2

产品分类: DC-DC模块
产品描述: 1000μF Remote On/Off 250KHz 自然空冷 74% 3W 278mA 9V 1 9V 4.5V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号:
供应商:
标准整包数: 0
MORNSUN/广州金升阳科技 DC-DC模块 WRB0509S-3W R2

WRB0509S-3W R2概述

    # 3W 隔离DC/DC转换器 WRAS-3WR2 与 WRBS-3WR2 系列技术手册

    产品简介


    MORNSUN Guangzhou Science & Technology Co., Ltd. 推出的 WRAS-3WR2 和 WRBS-3WR2 系列产品是一款高性能的3W隔离DC/DC转换器。该系列产品具备宽输入电压范围(2:1)和常规电压输出功能,适用于通信、仪器和工业电子等领域。这些转换器采用紧凑的SIP-8塑料封装,集成了高效率和宽泛的工作温度范围(-40℃到+85℃),并具有远程控制和连续短路保护功能。

    技术参数


    以下是部分型号的技术规格:
    | 型号 | 输入电压 (VDC) | 输出电压 (VDC) | 输出电流 (mA) | 效率 (%) | 电容负载 (µF) |
    |
    | WRA0505S-3WR2 | 5 (4.5-9) | ±5 | ±250/±13 | 72/74 | 1000 |
    | WRA0512S-3WR2 | 5 | ±12 | ±104/±5 | 75/77 | 470 |
    | WRA0515S-3WR2 | 5 | ±15 | ±83/±4 | 75/77 | 330 |
    | WRA0524S-3WR2 | 5 | ±24 | ±52/±3 | 74/76 | 220 |
    | WRB0503S-3WR2 | 3.3 | 5 | 758/38 | 66/68 | 1800 |
    其他型号的详细参数请参见数据表。

    产品特点和优势


    独特功能
    - 紧凑型SIP封装:适合空间受限的应用场合。
    - 宽输入电压范围:2:1输入电压,适用于不同电源系统。
    - 高功率密度:单位体积内输出功率更高。
    - 低输出纹波与噪声:提供更稳定的电源输出。
    - 短路保护:具有自恢复功能,增强了系统的可靠性。
    市场竞争力
    这些特性使WRAS-3WR2与WRBS-3WR2系列成为通信、仪器和工业电子领域的理想选择。特别是在高可靠性和小尺寸要求的应用中,这些转换器展现出显著的竞争优势。

    应用案例和使用建议


    应用场景
    这些转换器广泛应用于通信设备、医疗仪器、工业自动化控制系统等场景。它们的稳定性和可靠性使其成为复杂电子系统中不可或缺的一部分。
    使用建议
    1. 负载管理:最小负载不应小于额定负载的5%,否则可能会影响转换器的性能。
    2. 滤波电容选择:适当增加输入与输出电容(Cin1, Cin2, Cs, Cout),并选择ESR(等效串联电阻)较低的电容以进一步降低纹波。
    3. 安全操作区:确保在额定工作温度范围内(-40℃到+85℃)使用,避免过载和过温情况。

    兼容性和支持


    兼容性
    这些转换器与市面上多数标准电路板设计兼容,便于集成到各种系统中。
    支持与维护
    制造商提供了详尽的应用指南和技术文档,帮助用户快速理解和应用这些产品。此外,技术支持团队随时待命,解答用户疑问。

    常见问题与解决方案


    1. 启动电压不足
    - 解决方法:确保输入电压达到最小启动电压(如5V系列为4.5V)。
    2. 输出电压不稳定
    - 解决方法:检查负载是否超出推荐值,适当增加输出滤波电容。
    3. 模块无法正常启动
    - 解决方法:检查输入电源稳定性,确保输出电压波动和纹波电压在模块指标范围内。

    总结和推荐


    综合评估
    MORNSUN的WRAS-3WR2和WRBS-3WR2系列隔离DC/DC转换器凭借其高效率、宽工作温度范围、紧凑设计和优秀的可靠性,在众多应用场景中表现出色。
    推荐结论
    强烈推荐使用这些转换器,特别是在需要高可靠性和紧凑设计的项目中。对于通信设备、医疗仪器和其他工业电子产品来说,这些转换器是一个极具性价比的选择。

WRB0509S-3W R2参数

参数
输出方式 -
开关频率 250KHz
散热方式 自然空冷
特性 Remote On/Off
最大容性负载 1000μF
输入电压最大值 9V
类型 -
输出电压 9V
转换效率 74%
输入电压最小值 4.5V
输出电压组数 1
输出电流最大值 278mA
输出总功率 3W
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
包装方式 管装
