首页  >  产品百科  >  VRB0505YMD-10WR3

VRB0505YMD-10WR3

产品分类: DC-DC模块
产品描述: 470μF 2:1宽压输入灌封 350KHz 自然空冷 85% 10W 2A 5V 1 9V 4.5V DC DIP 25.4mm*25.4mm*11.7mm
供应商型号: SG-VRB0505YMD-10WR3
供应商: 期货订购
标准整包数: 1

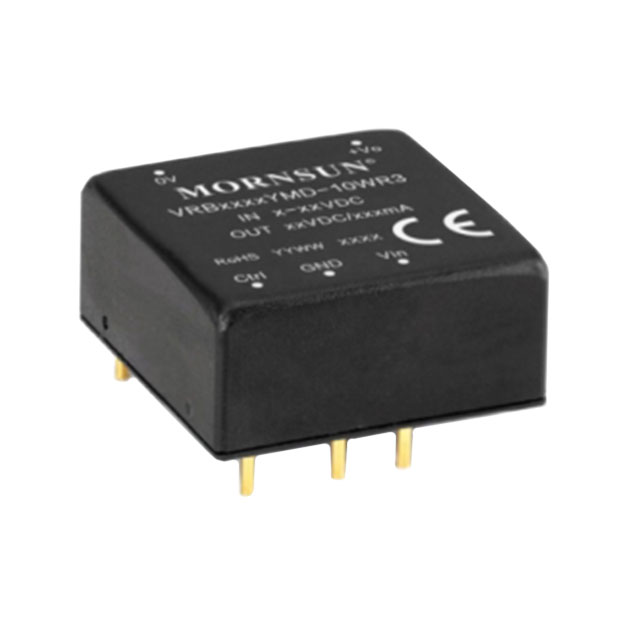

MORNSUN/广州金升阳科技 DC-DC模块 VRB0505YMD-10WR3

VRB0505YMD-10WR3概述

    DC/DC 模块电源 VRAYMD-10WR3 & VRBYMD-10WR3 系列技术手册解析

    1. 产品简介


    VRAYMD-10WR3 和 VRBYMD-10WR3 系列是广州金升阳科技有限公司生产的高性能 DC/DC 模块电源。该系列产品提供正负双路或单路输出,具备2:1宽电压输入范围,广泛应用于工控、电力、仪器仪表、通信等领域。此外,这些模块拥有高效的性能和出色的可靠性,能够在-40℃到+85℃的宽温范围内正常工作。

    2. 技术参数


    - 输入电压范围:2:1 宽电压输入范围(例如,5VDC输入范围为4.5V至9V,12VDC输入范围为9V至18V,以此类推)。
    - 输出功率:10W。
    - 效率:最高可达88%。
    - 空载功耗:低至0.12W。
    - 隔离电压:1500VDC。
    - 保护功能:具备输入欠压保护,输出短路、过流、过压保护。
    - 工作温度范围:-40℃ to +85℃。
    - 认证:通过 EN62368 认证,满足 CISPR32/EN55032 CLASS A 标准。
    - 物理特性:包括铝合金外壳,多种封装选项(卧式封装、A2S 接线式封装、A4S 导轨式封装)。


    3. 产品特点和优势


    VRAYMD-10WR3 和 VRBYMD-10WR3 系列产品的特点和优势包括:
    - 宽输入电压范围:允许在不同的供电系统下稳定运行。
    - 高效率:在不同输入电压下的满载效率高达88%。
    - 低空载功耗:实现节能环保。
    - 高隔离电压:1500VDC 的常规隔离电压,提高安全性能。
    - 全面的保护机制:包括输入欠压保护、输出过压、过流、短路保护。
    - 适用性强:满足宽温范围内的应用需求,广泛应用于多个领域。

    4. 应用案例和使用建议


    根据手册中的描述,VRAYMD-10WR3 和 VRBYMD-10WR3 系列产品在工控、电力、仪器仪表、通信等领域都有广泛应用。例如,在通信设备中,这些模块可以作为稳压电源使用,确保设备的稳定运行。在使用过程中,需要注意以下几点建议:
    - 选用合适的外接电容:增加输入输出外接电容,有助于减少输入输出纹波。
    - 参考推荐电路:根据手册提供的电路图进行布线,优化 EMC 特性。
    - 避免过载:确保不超过产品的最大负载能力,以避免损坏。

    5. 兼容性和支持


    这些模块支持多种封装形式,适用于不同安装需求,如卧式封装、A2S 接线式封装、A4S 导轨式封装。制造商提供了详细的安装指导和技术支持。用户可以通过联系技术人员获取更多帮助,解决实际应用中的问题。

    6. 常见问题与解决方案


    - 问题1:输入电压波动较大,如何保证稳定输出?
    - 解决方案:增大输入输出电容(Cin、Cout)以稳定电压输出。
    - 问题2:设备出现过热现象,怎么处理?
    - 解决方案:检查安装位置是否通风良好,必要时更换散热方式或增加散热装置。
    - 问题3:出现过压保护,需要检查输入电压是否超出正常范围。

    7. 总结和推荐


    综上所述,VRAYMD-10WR3 和 VRBYMD-10WR3 系列产品的设计完全符合市场需求。其高效率、低功耗、宽温范围和全面保护机制使其在众多应用场景中表现出色。因此,强烈推荐使用这些产品,特别是在需要高效、稳定电源的应用场合。对于有更高要求的用户,制造商也提供定制服务,满足特定需求。

VRB0505YMD-10WR3参数

参数
最大容性负载 470μF
转换效率 85%
输出电流最大值 2A
输出电压 5V
开关频率 350KHz
类型 -
输入电压最小值 4.5V
特性 2:1宽压输入灌封
输入电压最大值 9V
散热方式 自然空冷
输出总功率 10W
输出电压组数 1
输出方式 DC
长*宽*高 25.4mm*25.4mm*11.7mm
通用封装 DIP
应用等级 工业级
包装方式 托盘

VRB0505YMD-10WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

VRB0505YMD-10WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 VRB0505YMD-10WR3 VRB0505YMD-10WR3数据手册

VRB0505YMD-10WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 44.988
50+ ¥ 41.4
100+ ¥ 40.02
500+ ¥ 38.64
1000+ ¥ 37.26
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 44.98
直接购买
加入购物车
