URB1D05LMD-15WR3

产品分类: DC-DC模块
产品描述: 5400μF Adjustable Output,Remote On/Off 300KHz 自然空冷 84% 15W 3A 5V 1 160V 40V DIP 通孔安装 50.8mm*25.4mm*11.8mm
供应商型号: NA-URB1D05LMD-15WR3
供应商: 海外现货
标准整包数: 1

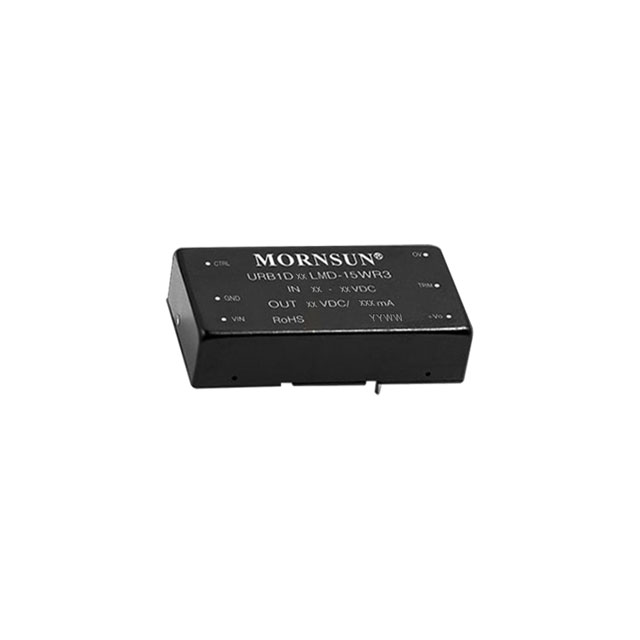

MORNSUN/广州金升阳科技 DC-DC模块 URB1D05LMD-15WR3

URB1D05LMD-15WR3概述

    电子元器件技术手册:DC/DC 模块电源 URB1DLMD-15WR3 & URB1DLMD-20WR3 系列

    1. 产品简介


    产品类型
    URB1DLMD-15WR3 和 URB1DLMD-20WR3 系列是专为铁路车载电子设备设计的高效 DC/DC 模块电源。这些产品能够提供稳定的单路输出,具备高效率、低纹波和强抗干扰能力,适用于多种工业应用。
    主要功能
    - 超宽输入电压范围(4:1):满足各种复杂供电环境的需求。
    - 隔离稳压:加强绝缘设计,提供 2250VDC 的隔离电压。
    - 多种封装形式:A2S(接线式)和 A4S(导轨式)两种封装满足不同安装需求。
    应用领域
    广泛应用于轨道交通领域,例如铁路通信系统、信号控制、监控设备以及车载电子设备等。

    2. 技术参数


    | 类别 | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压范围 | 超宽输入电压范围 | 40 | 160 | - | VDC |
    | 输出功率 | 15W/20W | - | - | - | W |
    | 隔离电压 | 输入-输出绝缘 | - | 2250 | - | VDC |
    | 工作温度范围 | -40 至 +85 | -40 | - | +85 | ℃ |
    | 效率 | 高达 86% | - | 86 | - | % |
    电气特性
    - 输入欠压保护:28~33 VDC
    - 输出保护:短路、过流、过压保护
    - 纹波噪声:≤100 mVp-p(20MHz 带宽)
    输入特性
    - 输入电流(满载/空载):147/10 ~ 217/20 mA
    输出特性
    - 输出电压精度:±1% 至 ±3%
    - 瞬态响应时间:300~500 µs
    EMC 特性
    - 符合 CISPR32/EN55032 Class A/B 标准

    3. 产品特点和优势


    独特功能与优势
    - 超宽电压输入:适应复杂供电环境,减少外部稳压电路需求。
    - 高可靠性:通过加强绝缘设计,提升设备的安全性和耐用性。
    - 宽温运行:工作温度范围可达 -40℃ 至 +85℃,适用于极端环境。
    - 多重保护机制:具备输入欠压、输出短路、过流、过压等多种保护功能,确保设备稳定运行。
    - 紧凑设计:多种封装形式,灵活适配不同的空间限制和安装需求。
    市场竞争力
    在铁路及轨道交通领域,URB1DLMD 系列凭借卓越的性能和可靠性,在国内外市场中占据重要地位。其高性价比使其成为同类产品的优选方案。

    4. 应用案例和使用建议


    典型应用场景
    - 铁路车载通信设备:如机车信号系统和列车控制系统。
    - 工业自动化:如工厂中的PLC设备和传感器模块。
    使用建议
    - 若对输出纹波要求较高,建议在外围电路增加滤波电容。
    - 在高湿度环境中使用时,注意外壳密封以防止水分侵入。
    - 为延长使用寿命,尽量避免长时间满载运行,并定期检查设备状态。

    5. 兼容性和支持


    兼容性
    - 支持国际标准引脚方式,便于与主流设备接口兼容。
    - 可与公司其他 EMC 辅助器件配套使用,提升整体性能。
    支持服务
    广州金升阳科技有限公司提供全面的技术支持,包括定制化服务、样品试用及售后保障,确保客户无忧使用。

    6. 常见问题与解决方案


    | 问题 | 可能原因 | 解决方案 |
    |
    | 设备无法启动 | 输入电压过低 | 检查输入电压是否在正常范围内 |
    | 输出电压不稳定 | 负载变化过大 | 调整外围电路,增加输出滤波电容 |
    | 温度过高 | 长期满载运行或散热不足 | 使用带散热片版本或改进散热措施 |

    7. 总结和推荐


    综合评估
    URB1DLMD 系列模块电源凭借其超宽输入电压范围、高效率和多重保护机制,展现了卓越的产品性能。其适用性强,特别适合铁路和工业领域的关键设备应用。
    推荐结论
    强烈推荐该系列电源用于需要高可靠性和稳定性的场景,尤其在铁路和轨道交通领域具有明显优势。对于追求高性能和低成本平衡的应用,这款产品无疑是理想之选。
    如需更多技术支持或购买咨询,请访问官网或联系广州金升阳科技有限公司官方渠道。

URB1D05LMD-15WR3参数

参数
散热方式 自然空冷
类型 -
开关频率 300KHz
特性 Adjustable Output,Remote On/Off
输出电压 5V
输入电压最大值 160V
输出总功率 15W
转换效率 84%
输出电流最大值 3A
输入电压最小值 40V
最大容性负载 5400μF
输出电压组数 1
输出方式 -
长*宽*高 50.8mm*25.4mm*11.8mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URB1D05LMD-15WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB1D05LMD-15WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB1D05LMD-15WR3 URB1D05LMD-15WR3数据手册

URB1D05LMD-15WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
