首页  >  产品百科  >  WRF2403S-1WR2

WRF2403S-1WR2

产品分类: DC-DC模块
产品描述: 2700μF 2:1宽压输入灌封 200KHz 自然空冷 75% 1W 303mA 3.3V 1 36V 18V DC SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: SG-WRF2403S-1WR2
供应商: 国内现货
标准整包数: 1

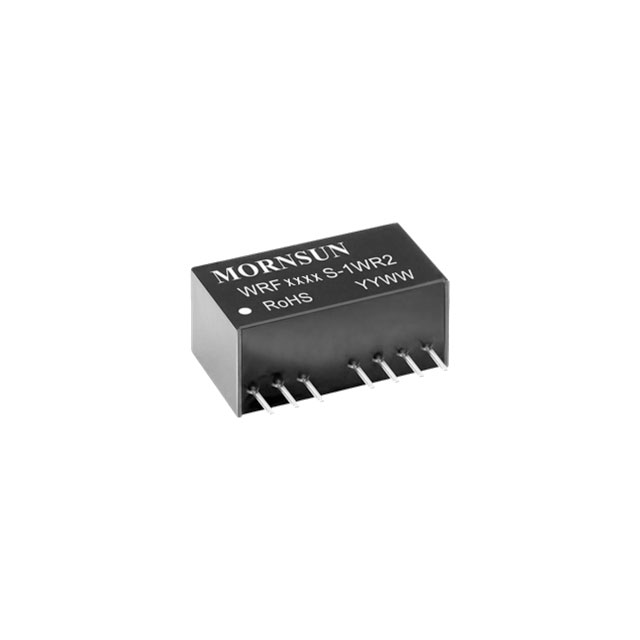

MORNSUN/广州金升阳科技 DC-DC模块 WRF2403S-1WR2

WRF2403S-1WR2概述

    DC/DC 模块电源 WRES-1WR2 & WRFS-1WR2 系列

    产品简介


    WRES-1WR2 & WRFS-1WR2 系列 DC/DC 模块电源是专为高效能的电子系统设计的产品,适用于通信设备、仪器仪表及工业电子等多个领域。该系列产品具有小巧的 SIP 封装,能够提供1W的稳定电力输出,并具备宽输入电压范围(2:1),确保在不同应用环境下都能提供可靠的电力支持。

    技术参数


    - 输入电压范围:4.5V-9V, 9V-18V, 18V-36V, 36V-75V(根据不同的型号而有所不同)
    - 输出电压范围:±3.3V, ±5V, ±12V, ±15V(具体型号根据输出需要选择)
    - 满载效率:70%至81%(取决于型号)
    - 隔离电压:3000VDC
    - 工作温度范围:-40°C 到 +85°C
    - 输入冲击电压:1秒内不超过100V(根据输入电压的不同而变化)
    - 启动电压:3.5V 至 36V(根据输入电压的不同而变化)
    - 纹波&噪声:70mVp-p 至 150mVp-p(根据输入电压和型号不同而变化)

    产品特点和优势


    - 超小型 SIP 封装:使得安装更加便捷,适合紧凑空间的应用。
    - 宽输入电压范围:提供灵活的输入选项,适应各种电源输入条件。
    - 隔离电压:3000VDC 的高隔离电压,增强了系统的安全性。
    - 高功率密度:在较小体积下提供较高的功率输出。
    - 短路保护:具备自恢复功能,提升了系统的可靠性和耐用性。

    应用案例和使用建议


    WRES-1WR2 & WRFS-1WR2 系列广泛应用于通信设备、仪器仪表、工业电子等领域。例如,在通信设备中,可以通过这些模块电源为信号处理板卡提供稳定的电力供应。在实际应用中,建议用户根据输入电压的具体范围选择合适型号,并按照推荐的滤波电容配置来优化纹波抑制效果。此外,为了确保最佳的性能表现,负载不应低于额定负载的5%。

    兼容性和支持


    WRES-1WR2 & WRFS-1WR2 系列模块电源与多种电子设备兼容,且广州金升阳科技有限公司提供了详尽的技术支持和维护服务,包括设计参考和EMC解决方案等。如有需要,还可以定制特定需求的模块电源产品。

    常见问题与解决方案


    - 问题1:无法启动
    - 解决方案:检查输入电压是否在允许范围内,并确认负载不低于5%。
    - 问题2:输出不稳定
    - 解决方案:增加输入输出的滤波电容值,以减少纹波和噪声的影响。
    - 问题3:过热现象
    - 解决方案:改善散热条件,例如增加散热片或采用自然对流通风。

    总结和推荐


    综上所述,WRES-1WR2 & WRFS-1WR2 系列模块电源以其独特的功能和高可靠性在众多电子应用中脱颖而出,是一款值得信赖的产品。建议在需要高效、稳定电力供应的应用场合使用。

WRF2403S-1WR2参数

参数
输出电压组数 1
散热方式 自然空冷
输出总功率 1W
输入电压最小值 18V
开关频率 200KHz
输入电压最大值 36V
转换效率 75%
输出方式 DC
输出电压 3.3V
最大容性负载 2700μF
特性 2:1宽压输入灌封
类型 -
输出电流最大值 303mA
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

WRF2403S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRF2403S-1WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRF2403S-1WR2 WRF2403S-1WR2数据手册

WRF2403S-1WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 36.9032
50+ ¥ 33.96
100+ ¥ 32.828
500+ ¥ 31.696
1000+ ¥ 30.564
库存: 350
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 36.9
直接购买
加入购物车
