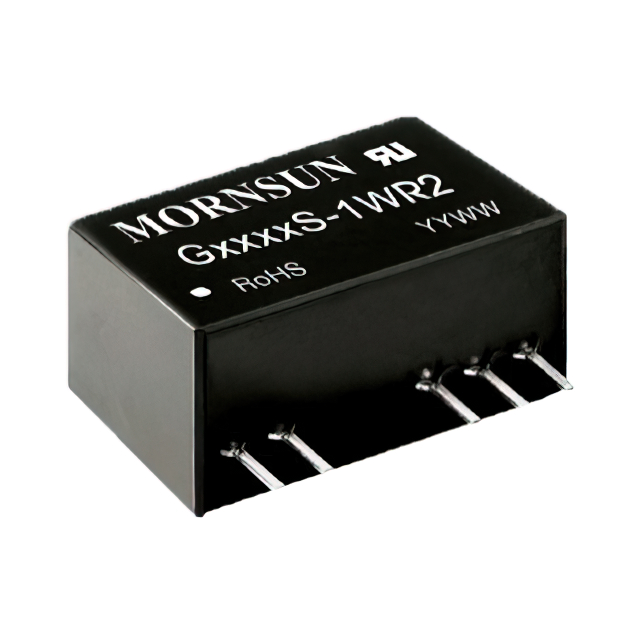

G0512S-1WR2

产品分类: DC-DC模块
产品描述: 220μF 100KHz 自然空冷 74% 1W ±42mA ±12V 2 5.5V 4.5V SIP 通孔安装 19.5mm*9.8mm*12.5mm
供应商型号: SG-G0512S-1WR2
供应商: 期货订购
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 G0512S-1WR2

G0512S-1WR2概述

    DC/DC 模块电源 GS-1WR2 & HS-1WR2 系列技术手册

    1. 产品简介


    DC/DC 模块电源 GS-1WR2 和 HS-1WR2 系列是广州金升阳科技有限公司开发的一款高效、高隔离度的电源模块。该系列电源具有多种型号,可以适应不同的输入和输出电压需求,广泛应用于医疗设备、电力系统、IGBT 驱动等领域。其主要功能包括稳压输出、高效率转换和加强绝缘,特别适合需要小体积、高隔离、低隔离电容和低漏电流的应用场合。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压(VDC) | 3.3, 5, 12, 15, 24 |
    | 输出电压(VDC) | ±3, ±5, ±9, ±12, ±15 |
    | 输出电流(mA) | ±100, ±200, ±56, ±34, ±84, ±67 |
    | 效率(%) | 67-81 |
    | 隔离电压 | 4200VAC / 6000VDC |
    | 输入电流(空载/满载) | 45/426, 35/274, 15/114, 18/93, 10/56 mA |
    | 纹波噪声(mVp-p) | 70-150 |
    | 温度漂移系数 | ±0.02%/℃ |
    | 安全工作温度范围 | -40℃ to +85℃ |
    | EMC 特性 | 传导骚扰:EN60601-1-2/CISPR 11 GROUP1 CLASS B
    辐射骚扰:EN60601-1-2/CISPR 11 GROUP1 CLASS B
    静电放电:EN60601-1-2(IEC/EN61000-4-2 Contact ±8KV perf. Criteria B)|

    3. 产品特点和优势


    - SIP 封装:便于安装和集成。
    - 高效率:最高可达 81%,节省能源。
    - 加强绝缘:确保高可靠性,隔离电压可达 4200VAC 或 6000VDC。
    - 低漏电流:患者漏电流最大为 2 µA。
    - 国际标准引脚方式:易于与多种电路板兼容。
    - 认证通过:通过 EN60601-1, ANSI/AAMI ES60601-1, IEC60950 认证。

    4. 应用案例和使用建议


    GS-1WR2 和 HS-1WR2 系列广泛应用于医疗采集隔离、高压采集电路、IGBT 驱动电路等场合。例如,在医疗设备中用于信号隔离和高压采集,确保数据传输的安全性和准确性。
    使用建议:
    - 在输入输出端连接电容滤波网络,减少纹波,提高输出稳定性。
    - 确保最小负载不小于额定负载的 10%,若实际使用功率较小,建议在输出端并联一个电阻,使总功率消耗大于等于 10%的额定功率。

    5. 兼容性和支持


    - 兼容性:模块采用国际标准引脚方式,易于与其他设备或电路板兼容。
    - 支持:广州金升阳科技有限公司提供详细的技术支持和售后服务,包括产品定制服务,如有需求可直接联系公司技术人员。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动问题 | 确保选用合适的滤波电容,避免过大容量的电容。 |
    | 输出电压不稳定 | 检查输入电压是否在正常范围内,调整负载以稳定输出。 |
    | 纹波噪声过大 | 使用推荐的电容滤波网络,调整输出负载。 |

    7. 总结和推荐


    GS-1WR2 和 HS-1WR2 系列 DC/DC 模块电源以其高效率、高隔离度和低漏电流等特点,在医疗、电力、IGBT 驱动等领域表现优异。通过提供详尽的技术规格和支持,该系列产品展示了其在实际应用中的可靠性和灵活性。综上所述,强烈推荐使用 GS-1WR2 和 HS-1WR2 系列 DC/DC 模块电源。

G0512S-1WR2参数

参数
输出方式 -
输出电压 ±12V
开关频率 100KHz
散热方式 自然空冷
输出总功率 1W
输入电压最大值 5.5V
输出电流最大值 ±42mA
转换效率 74%
最大容性负载 220μF
输出电压组数 2
输入电压最小值 4.5V
类型 -
特性 -
长*宽*高 19.5mm*9.8mm*12.5mm
通用封装 SIP
安装方式 通孔安装
包装方式 管装
