首页  >  产品百科  >  F1212XT-2WR3

F1212XT-2WR3

产品分类: DC-DC模块
产品描述: 560μF 260KHz 自然空冷 84% 2W 167mA 12V 1 13.2V 10.8V SMD 13.2mm*11.4mm*7.25mm
供应商型号: SG-F1212XT-2WR3
供应商: 期货订购
标准整包数: 1

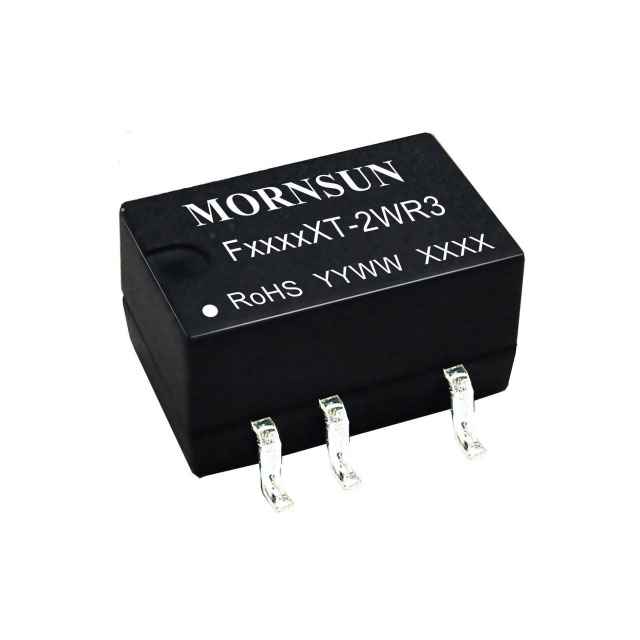

MORNSUN/广州金升阳科技 DC-DC模块 F1212XT-2WR3

F1212XT-2WR3概述

    # FXT-2WR3 系列 DC/DC 模块电源技术手册

    产品简介


    产品类型
    FXT-2WR3 系列是一款高效的 DC/DC 模块电源,专为板上电源系统设计,可以产生一组与输入电源隔离的电压。该系列产品适用于纯数字电路、一般低频模拟电路、继电器驱动电路以及数据交换电路等多种应用场景。
    主要功能
    - 隔离电源输出:为数字和模拟电路提供稳定的隔离电源。
    - 高效率:最高可达85%的转换效率。
    - 宽工作温度范围:-40°C 至 +105°C,适应严苛环境需求。
    应用领域
    - 纯数字电路
    - 低频模拟电路
    - 继电器驱动电路
    - 数据交换电路

    技术参数


    输入特性
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 输入电流 | 满载/空载 196/8 mA |
    | 输入电流 | 15VDC 输入 161/8 mA |
    | 输入电流 | 24VDC 输入 98/8 mA |
    | 反射纹波电流 30
    | 冲击电压 | 12VDC 输入 | -0.7 18 | VDC |
    | 冲击电压 | 15VDC 输入 | -0.7 21 | VDC |
    | 冲击电压 | 24VDC 输入 | -0.7 30 | VDC |
    输出特性
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 输出电压精度 | 见误差包络曲线图(图 1)
    | 线性调节率 | 输入电压变化±1% ±1.2
    | 负载调节率 | 10% 到 100%负载 | 5VDC 输出 7 | 15% |
    | 负载调节率 | 10% 到 100%负载 | 6VDC 输出 7 | 15% |
    | 负载调节率 | 10% 到 100%负载 | 9VDC 输出 6 | 10% |
    | 负载调节率 | 10% 到 100%负载 | 12VDC 输出 5 | 10% |
    | 负载调节率 | 10% 到 100%负载 | 15VDC 输出 4 | 10% |
    | 负载调节率 | 10% 到 100%负载 | 24VDC 输出 3 | 10% |
    | 纹波&噪声 | 20MHz 带宽 50 | 150 | mVp-p |
    其他特性
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 隔离电压 | 输入-输出 | 3000 VDC |
    | 短路保护 | 可持续,自恢复
    | 工作温度范围 | -40°C to +105°C
    | 存储温度范围 | -55°C to +125°C
    | 外壳材料 | 黑色阻燃耐热塑料(UL94V-0)
    | 封装尺寸 | 13.20 x 11.40 x 7.25 mm
    | 重量 | 1.4g(Typ.)
    | EMC 传导骚扰 | CISPR32/EN55032 CLASS B
    | EMC 辐射骚扰 | CISPR32/EN55032 CLASS B
    | EMS 静电放电 | IEC/EN61000-4-2 Air ±8kV, Contact ±6kV perf. Criteria B

    产品特点和优势


    1. 可持续短路保护:能够自动恢复并继续运行,提高系统的稳定性和可靠性。
    2. 低空载输入电流:空载状态下输入电流仅为8mA,节省能源消耗。
    3. 宽温度范围:在极端温度环境下仍能保持稳定工作,适合各种恶劣环境。
    4. 高效率:最高可达85%的转换效率,节能且减少热量产生。
    5. 小型 SMD 封装:适合密集布线和自动化生产。
    6. 隔离电压高达3000VDC:确保电气隔离,提高安全性。
    7. 国际标准引脚方式:易于安装和集成,适应不同应用需求。

    应用案例和使用建议


    应用案例
    - 纯数字电路:如微控制器电路板,通过隔离电源提高抗干扰能力。
    - 低频模拟电路:如传感器信号采集电路,稳定供电确保测量准确性。
    - 继电器驱动电路:如工业控制系统,高可靠性电源保证继电器稳定运行。
    使用建议
    - 选用合适的滤波电容:根据不同的输入输出电压选择适当的滤波电容,避免启动问题。
    - 考虑环境因素:在高温或低温环境中,应注意电源的工作状态,确保其正常运行。
    - 遵守EMC规范:在设计时考虑电磁兼容性,防止干扰其他设备或被外界干扰。

    兼容性和支持


    - 兼容性:该产品支持多种输入电压,包括12VDC、15VDC 和 24VDC,具有广泛的适用性。
    - 支持:广州金升阳科技有限公司提供详细的技术文档和应用指南,方便用户理解和使用产品。如有任何问题,可随时联系技术支持团队。

    常见问题与解决方案


    1. 问题:电源在启动时出现异常噪声。
    解决方案:检查输入端和输出端的滤波电容是否合适,调整滤波电路。
    2. 问题:电源在高温环境下工作不稳定。
    解决方案:确保良好的散热设计,必要时增加外部散热装置。
    3. 问题:电源无法启动。
    解决方案:检查输入电压是否在规定范围内,检查是否有断路或短路现象。

    总结和推荐


    综合评估
    FXT-2WR3 系列 DC/DC 模块电源以其高效率、宽工作温度范围和稳定的性能表现,成为众多应用的理想选择。其特有的短路保护和可持续性使其在各种环境中表现出色。
    推荐使用
    鉴于其优异的性能和广泛的适用性,我们强烈推荐 FXT-2WR3 系列 DC/DC 模块电源用于各种需要高可靠性和高效能电源供应的场合。

F1212XT-2WR3参数

参数
最大容性负载 560μF
散热方式 自然空冷
特性 -
类型 -
输出总功率 2W
输入电压最大值 13.2V
输出方式 -
输入电压最小值 10.8V
输出电流最大值 167mA
输出电压组数 1
输出电压 12V
转换效率 84%
开关频率 260KHz
长*宽*高 13.2mm*11.4mm*7.25mm
通用封装 SMD
应用等级 工业级
零件状态 在售
包装方式 管装

F1212XT-2WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

F1212XT-2WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 F1212XT-2WR3 F1212XT-2WR3数据手册

F1212XT-2WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
