首页  >  产品百科  >  WRB1209S-3WR2

WRB1209S-3WR2

产品分类: DC-DC模块
产品描述: 1000μF Remote On/Off 250KHz 自然空冷 79% 3W 333mA 9V 1 18V 9V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: SG-WRB1209S-3WR2
供应商: 期货订购
标准整包数: 1

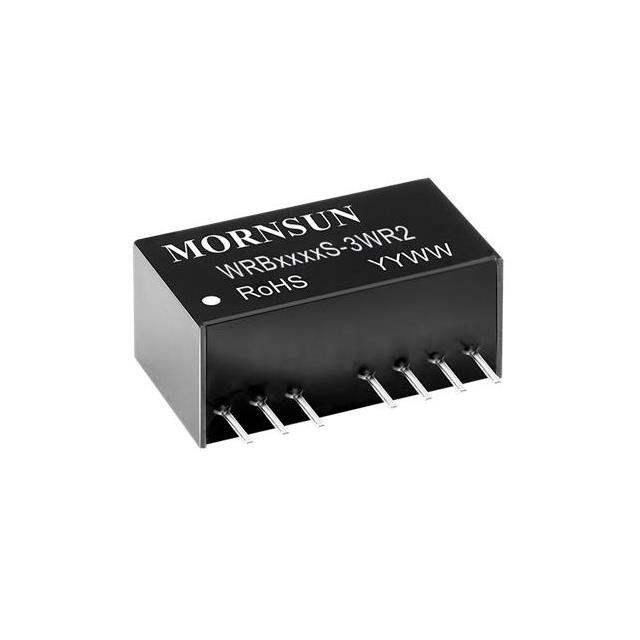

MORNSUN/广州金升阳科技 DC-DC模块 WRB1209S-3WR2

WRB1209S-3WR2概述

    电子元器件产品技术手册:DC/DC 模块电源 WRAS-3WR2 & WRBS-3WR2 系列

    1. 产品简介


    WRAS-3WR2 & WRBS-3WR2 系列是一款高效能、高功率密度的隔离型DC/DC模块电源,适用于多种工业应用。产品基于专利保护设计,符合RoHS环保标准。它提供2:1宽电压输入和单路或正负双路隔离稳压输出,广泛应用于通信设备、仪器仪表以及工业自动化等领域。
    产品类型:
    - WRAS-3WR2:正负双路输出。
    - WRBS-3WR2:单路输出。
    主要功能:
    - 隔离稳压输出。
    - 支持宽电压输入(2:1)。
    - 高效率转换,满足苛刻的工作环境需求。
    应用领域:
    - 通信设备。
    - 仪器仪表。
    - 工业控制。
    - 数据采集系统。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 5V(4.5-9)、12V(9-18)、24V(18-36)、48V(36-75) |
    | 输出电压 | ±5V、±12V、±15V、±24V、±3.3V |
    | 输出电流 | 5V 至 15V: 100-300 mA, 24V 至 48V: 50-125 mA |
    | 满载效率 | 71%-83% |
    | 隔离电压 | 1500VDC |
    | 纹波噪声 | ≤100 mVp-p |
    | 工作温度范围 | -40℃ 至 +85℃ |
    | 短路保护 | 持续短路保护,自动恢复 |
    | 开关频率 | 250 kHz (典型值) |

    3. 产品特点和优势


    产品特点:
    - 超小型封装:SIP-8塑料引脚封装,体积小巧。
    - 宽温范围:适应-40℃至+85℃的极端环境。
    - 高可靠性:通过EN60950认证,满足工业标准。
    - 多功能设计:支持远程遥控和短路保护功能。
    优势:
    - 高功率密度,适合紧凑空间设计。
    - 低纹波噪声,提高系统稳定性。
    - 优秀的成本效益,适用于大规模工业应用。

    4. 应用案例和使用建议


    典型应用场景:
    - 通信设备中的信号隔离与稳压。
    - 工业自动化中的设备供电。
    - 仪器仪表中的电源模块。
    使用建议:
    - 在输入端增加滤波电容(Cin1/Cin2),以减少纹波干扰。
    - 输出端的电容值应适中,避免过大导致启动问题。
    - 使用推荐电路设计,确保EMC特性符合要求。

    5. 兼容性和支持


    兼容性:
    - 支持与主流微控制器和通信接口的无缝连接。
    - 可搭配多种输入电源模块使用。
    技术支持:
    - 广州金升阳科技有限公司提供专业的技术支持和售后服务。
    - 提供详尽的技术文档及应用笔记,可在官网下载。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动困难 | 检查输入电容值,避免过大或过小。 |
    | 纹波超标 | 调整输出电容,确保其容值在推荐范围内。 |
    | 烧毁模块 | 检查输入电压是否超出规定范围。 |

    7. 总结和推荐


    综合评估:
    WRAS-3WR2 & WRBS-3WR2 系列DC/DC模块电源以其高效率、高可靠性、紧凑设计以及广泛的适用性,在工业领域表现卓越。其优异的性能和合理的价格使其成为同类产品的首选。
    推荐结论:
    - 强烈推荐用于需要隔离稳压输出的应用场景。
    - 适合对成本敏感但对性能要求高的用户群体。
    广州金升阳科技有限公司联系方式:
    地址:广东省广州市黄埔区科学城科学大道科汇发展中心科汇一街5号
    电话:86-20-38601850
    邮箱:sales@mornsun.cn

    如需进一步了解产品详情,可访问官方网站:[www.mornsun.cn](http://www.mornsun.cn)。

WRB1209S-3WR2参数

参数
输出电压组数 1
输出方式 -
类型 -
转换效率 79%
最大容性负载 1000μF
开关频率 250KHz
输出电压 9V
输出总功率 3W
特性 Remote On/Off
输入电压最小值 9V
输出电流最大值 333mA
散热方式 自然空冷
输入电压最大值 18V
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
包装方式 管装

WRB1209S-3WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRB1209S-3WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRB1209S-3WR2 WRB1209S-3WR2数据手册

WRB1209S-3WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 31.785
50+ ¥ 29.25
100+ ¥ 28.275
500+ ¥ 27.3
1000+ ¥ 26.325
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.78
