F0507S-2WR3

产品分类: DC-DC模块
产品描述: 278mA 7.2V 5.5V SIP-7 通孔安装
供应商型号: XN-F0507S-2WR3
供应商: 期货订购
标准整包数: 1

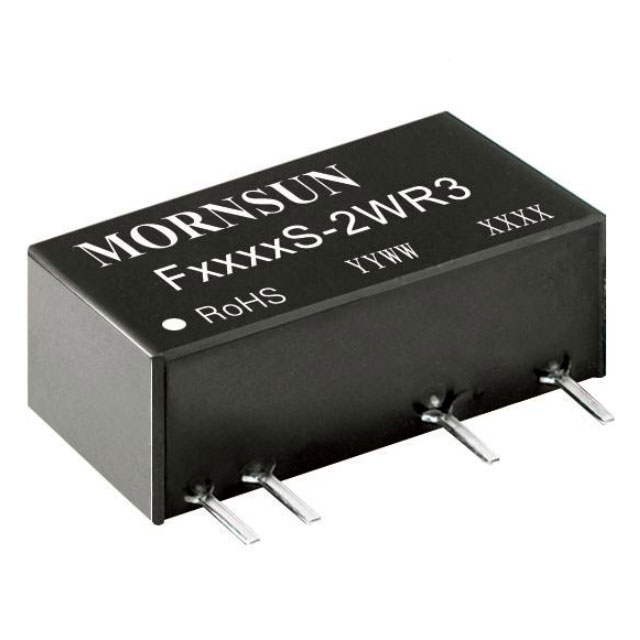

MORNSUN/广州金升阳科技 DC-DC模块 F0507S-2WR3

F0507S-2WR3概述

    E05S-2WR3 & F05S-2WR3系列DC/DC模块电源技术手册

    1. 产品简介


    E05S-2WR3 & F05S-2WR3系列是由广州金升阳科技有限公司生产的高效能DC/DC模块电源。该系列产品主要用于板上电源系统,产生与输入电源隔离的一组或多组电压。它们适用于多种应用场景,包括纯数字电路、一般低频模拟电路、继电器驱动电路和数据交换电路等。这一系列电源具有高效率、高功率密度等特点,非常适合各种高要求的应用环境。

    2. 技术参数


    输入特性
    - 输入电压范围:5VDC(4.5-5.5V)
    - 满载时的输入电流:
    - 5VDC输出:3.3VDC 输出 534/8mA
    - 5VDC/7.2VDC输出 477/8mA
    - 9VDC/12VDC输出 471/8mA
    - 15VDC/24VDC输出 466/8mA
    - 输入冲击电压:-0.7VDC到9VDC
    - 输入滤波器:电容滤波
    - 反射纹波电流测试方法:详见《DC-DC(定压)模块电源应用指南》
    输出特性
    - 输出电压精度:见误差包络曲线图(图1)
    - 线性调节率:±1.5%
    - 负载调节率:
    - 3.3VDC输出 ±1.2%
    - 5VDC/7.2VDC输出 ±1.5%
    - 9VDC/12VDC/15VDC输出 ±10%
    - 24VDC输出 ±10%
    - 纹波&噪声:20MHz带宽下为75mVp-p至200mVp-p
    - 短路保护:可持续,自恢复
    通用特性
    - 隔离电压:输入-输出,3000VDC
    - 绝缘电阻:输入-输出,500VDC,1000MΩ
    - 隔离电容:输入-输出,100kHz/0.1V,20pF
    - 工作温度:-40°C至+105°C
    - 存储温度:-55°C至+125°C
    - 储存湿度:5%至95%,无凝结
    - 振动:10-150Hz,5G,0.75mm
    - 开关频率:220kHz
    - 平均无故障时间:3500小时(MIL-HDBK-217F@25°C)

    3. 产品特点和优势


    - 可持续短路保护:能够在短路情况下保持安全运行,并自动恢复。
    - 低空载输入电流:低至8mA,减少了能量损耗。
    - 宽工作温度范围:-40°C到+105°C,适用于广泛的工业环境。
    - 高效率:最高可达86%。
    - 高功率密度:适用于空间有限的应用。
    - 高隔离电压:3000VDC,确保安全可靠的电气隔离。
    - 国际标准引脚方式:易于集成和使用。

    4. 应用案例和使用建议


    应用案例
    - 纯数字电路:提供稳定的电源输出。
    - 一般低频模拟电路:适合需要较高稳定性的场合。
    - 继电器驱动电路:用于控制较大的负载。
    - 数据交换电路:确保信号传输的稳定性。
    使用建议
    - 在输入输出端添加合适的滤波电容,以减少纹波。例如,单路输出电压为5VDC时,可以使用10µF/16V的电容。
    - 确保选择正确的容性负载值,以避免启动问题。推荐容性负载值详细见表1。
    - 在需要满足电磁兼容性要求的场合,可以参考图4中的推荐电路。

    5. 兼容性和支持


    - 兼容性:该产品具有国际标准引脚方式,容易与其他标准组件兼容。
    - 支持和维护:制造商提供详细的技术文档和技术支持,包括《DC-DC(定压)模块电源应用指南》和设计参考。

    6. 常见问题与解决方案


    - 问题1:如何正确设置输入滤波电容?
    - 解答:根据不同的输入电压和输出电压,选择合适容量的滤波电容。详细的推荐容性负载值见表1。

    - 问题2:遇到短路时如何处理?
    - 解答:产品具备可持续短路保护功能,发生短路时会自动恢复,无需人工干预。

    7. 总结和推荐


    总结:E05S-2WR3 & F05S-2WR3系列电源凭借其高效率、宽工作温度范围和高隔离电压,为工业应用提供了可靠的电源解决方案。此外,其易用性和良好的电磁兼容性使其在各种复杂环境中表现优异。
    推荐:鉴于其出色的性能和广泛的应用领域,我们强烈推荐此系列电源给需要高稳定性和高性能的工业用户。

F0507S-2WR3参数

参数
最大容性负载 -
转换效率 -
输出电流最大值 278mA
散热方式 -
输入电压最大值 5.5V
输入电压最小值 -
输出电压 7.2V
输出总功率 -
类型 -
特性 -
输出方式 -
开关频率 -
输出电压组数 -
通用封装 SIP-7
安装方式 通孔安装
零件状态 在售
包装方式 管装

F0507S-2WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

F0507S-2WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 F0507S-2WR3 F0507S-2WR3数据手册

F0507S-2WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
