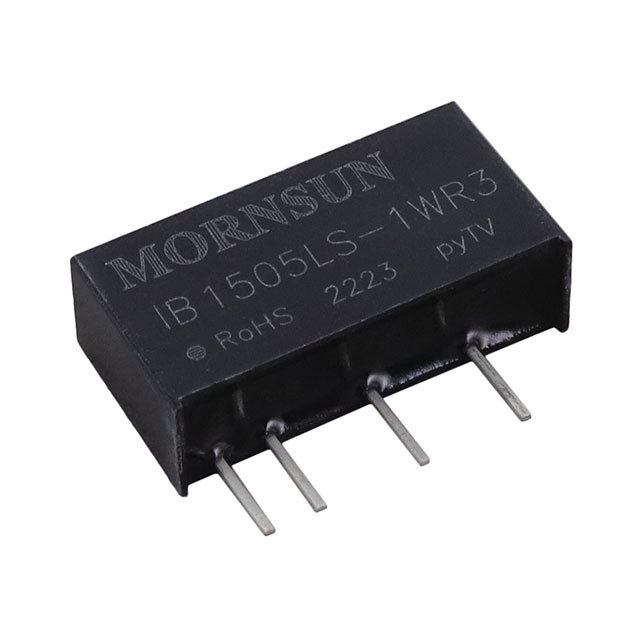

IB1505LS-1WR3

产品分类: DC-DC模块
产品描述: 73% 5V SIP-4
供应商型号: SG2-IB1505LS-1WR3
供应商: 云汉优选
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 IB1505LS-1WR3

IB1505LS-1WR3概述

    # DC/DC 模块电源 IBLS-1WR3 系列技术手册解析

    产品简介


    基本介绍
    DC/DC 模块电源 IBLS-1WR3 系列专为板上电源系统设计,主要用于在需要产生一组与输入电源隔离的电压的应用场合。这些应用包括前级干扰隔离、地干扰消除、纯数字电路、电压隔离转换、一般低频模拟电路以及继电器驱动电路等。
    产品型号与规格
    IBLS-1WR3 系列涵盖多种型号,适用于不同应用场景,具体包括 IB1205LS-1WR3、IB1209LS-1WR3、IB1212LS-1WR3、IB1215LS-1WR3、IB1505LS-1WR3、IB1515LS-1WR3、IB2403LS-1WR3、IB2405LS-1WR3、IB2409LS-1WR3、IB2412LS-1WR3 和 IB2415LS-1WR3。

    技术参数


    输入输出特性
    | 产品型号 | 输入电压(VDC) | 输出电压(VDC) | 输出电流(mA) | 满载效率(%) |

    | IB1205LS-1WR3 | 12(11.4-12.6) | 5 | 200/20 | 69/73 |
    | IB1209LS-1WR3 | 9 | 111/12 | 69/73 | 1000 |
    | IB1212LS-1WR3 | 12 | 83/9 | 69/73 | 560 |
    | IB1215LS-1WR3 | 15 | 67/7 | 71/75 | 560 |
    | IB1505LS-1WR3 | 15(14.25-15.75) | 5 | 200/20 | 69/73 |
    | IB1515LS-1WR3 | 15 | 67/7 | 71/75 | 560 |
    | IB2403LS-1WR3 | 24(22.8-25.2) | 3.3 | 250/25 | 65/71 |
    | IB2405LS-1WR3 | 5 | 200/20 | 67/73 | 2400 |
    | IB2409LS-1WR3 | 9 | 111/12 | 67/73 | 1000 |
    | IB2412LS-1WR3 | 12 | 83/9 | 67/73 | 560 |
    | IB2415LS-1WR3 | 15 | 67/7 | 67/73 | 560 |
    输入特性
    - 输入电流(满载/空载):根据输入电压和输出电压的不同,电流有所不同,最大输入电流为 115mA。
    - 输入电压范围:12V 输入:11.4V-12.6V;15V 输入:14.25V-15.75V;24V 输入:22.8V-25.2V。
    - 输出电压精度:±3%;线性调节率:±0.25%;负载调节率:±2%。
    输出特性
    - 输出电压精度:±3%;线性调节率:±0.25%;负载调节率:±2%。
    - 纹波和噪声(20MHz 带宽):3.3VDC/5VDC/9VDC/12VDC 输出:100mVp-p;15V 输出:150mVp-p。
    其他特性
    - 隔离电压:1500VDC;绝缘电阻:1000MΩ;隔离电容:20pF。
    - 工作温度范围:-40℃ 至 +85℃;存储温度:-55℃ 至 +125℃。
    - 开关频率:260kHz;平均无故障时间(MTBF):3500小时。

    产品特点和优势


    产品特点
    - 可持续短路保护:能够长时间承受短路情况,且能自动恢复。
    - 低空载输入电流:空载时输入电流低至 8mA,节省能耗。
    - 高效率:最高效率可达 75%,在同等功率条件下比其他同类产品更节能。
    - 宽工作温度范围:-40℃ 至 +85℃ 的工作温度范围,适用于极端环境。
    - 隔离电压:1500VDC 的隔离电压,确保电源系统的安全稳定。
    - 国际标准引脚方式:方便集成到各种电路板设计中。
    优势
    - 高效能:高效率使其在实际应用中更省电,降低能源成本。
    - 广泛适用:宽泛的工作温度范围和稳定的性能使其适用于各种复杂环境。
    - 可靠性高:具备可持续短路保护能力和高绝缘性能,增强产品可靠性。

    应用案例和使用建议


    应用案例
    - 前级干扰隔离:通过隔离电源系统,有效减少前级干扰对后级电路的影响。
    - 地干扰消除:确保地电位一致性,提高电路稳定性。
    - 继电器驱动电路:为继电器提供稳定可靠的电源,确保继电器正常工作。
    使用建议
    - 容性负载选择:根据输入电压和输出电压选择合适的容性负载。避免选用过大容量电容以防止启动问题。
    - 纹波控制:可通过添加合适电容滤波网络进一步减小输入输出纹波。
    - EMC 设计:参考推荐电路图,适当选择外部组件,如电感、电容等,来提高电源系统的电磁兼容性。

    兼容性和支持


    兼容性
    - IBLS-1WR3 系列模块电源采用国际标准引脚方式,易于与其他标准电子元器件集成。
    - 产品符合 UL 62368-1、EN 62368-1、IEC 62368-1 等标准,与市面上多数系统兼容。
    支持与维护
    - 广州金升阳科技有限公司提供详尽的技术支持文档和应用指南,便于用户更好地理解和使用该产品。
    - 用户可通过官方渠道获取详细的产品信息和技术支持,确保在应用过程中获得及时帮助。

    常见问题与解决方案


    常见问题
    1. 电源启动问题
    - 解决方案:检查输入电容是否过大,可能导致启动问题。建议使用合适的容性负载。
    2. 纹波过大
    - 解决方案:在输入输出端增加滤波电容网络,具体参数请参考表 1 和表 2。
    3. 输出电压不稳定
    - 解决方案:确认负载变化情况,调整输入电压或更换合适的输出电容以稳定输出电压。

    总结和推荐


    综合评估
    IBLS-1WR3 系列 DC/DC 模块电源凭借其高效的性能、宽泛的工作温度范围和出色的可靠性,适用于多种复杂应用场景。其独特的可持续短路保护功能和国际标准引脚设计使其在市场上具有较高的竞争力。
    结论
    推荐在需要高稳定性和高可靠性的应用场合中使用 IBLS-1WR3 系列产品。用户可以根据具体应用场景选择适合的型号,充分利用其强大的性能和优势。

IB1505LS-1WR3参数

参数
开关频率 -
输出方式 -
输出电压组数 -
最大容性负载 -
输入电压最小值 -
输入电压最大值 -
转换效率 73%
输出电流最大值 -
输出电压 5V
输出总功率 -
类型 -
散热方式 -
特性 -
通用封装 SIP-4
包装方式 管装
