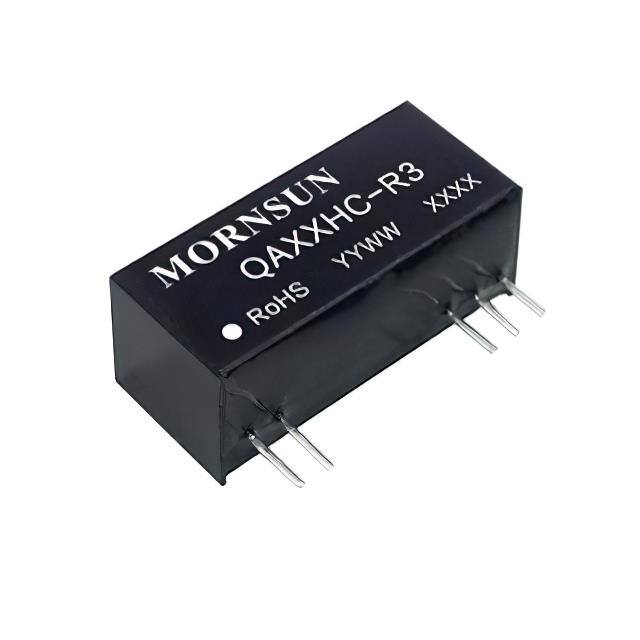

QA243HC-1504R3

产品分类: DC-DC模块
产品描述:
供应商型号: SG-QA243HC-1504R3
供应商: 期货订购
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 QA243HC-1504R3

QA243HC-1504R3概述

    SIC 驱动器专用 DC/DC 模块电源 QAxxxHC-R3 系列技术手册解析

    1. 产品简介


    SIC 驱动器专用 DC/DC 模块电源 QAxxxHC-R3 系列是广州金升阳科技有限公司开发的一款高效、高集成度的电源模块,专为第三代半导体材料——碳化硅(SiC)驱动器设计。该系列产品具备多种输出电压和电流组合,广泛应用于通用变频器、交流伺服驱动系统、电焊机以及不间断电源(UPS)等领域。模块内部采用非对称电压输出形式,旨在降低驱动损耗,提升系统整体能效。

    2. 技术参数


    | 参数类别 | 技术规格 |

    | 输入电压 | 12V、15V、24V(范围值:±10%) |
    | 输出电压 | +15V至+20V,-3.8V至-5.45V |
    | 输出电流 | 最大支持120mA(部分型号支持90mA) |
    | 满载效率 | 高达87% |
    | 最大容性负载 | 2200μF |
    | 输入冲击电压 | -0.7至30VDC |
    | 输出精度 | ±10%,满载状态下精度可达±1.5% |
    | 纹波&噪声 | 50mV至100mVp-p |
    | 工作温度范围 | -40℃至+105℃ |
    | 隔离电压 | 5000VAC(加强绝缘),长期绝缘电压1700V |
    | 工作频率 | 200kHz |

    3. 产品特点和优势


    - 高效率:最高效率达到87%,大幅减少能源浪费。
    - 小型化设计:采用SIP封装,体积仅为27.40×9.50×12.00mm,适合紧凑型设计。
    - 高绝缘性能:隔离电压高达5000VAC,适合高压电气环境。
    - 长寿命:工作温度范围广(-40℃至+105℃),满足恶劣环境需求。
    - 安全保护:具备输出短路保护及自恢复功能。
    - 高性价比:性能优异且成本控制合理,极具市场竞争力。

    4. 应用案例和使用建议


    应用场景:
    - 通用变频器:支持稳定高效的电源供给,减少设备能耗。
    - 交流伺服驱动系统:通过高精度电压输出,提升电机控制精度。
    - 电焊机:适配高强度应用环境下的电源需求。
    - 不间断电源(UPS):保证在紧急情况下电源的持续供应。
    使用建议:
    1. 在高负载环境下,建议选择更高输出电流的型号。
    2. 外接电容需选用低内阻陶瓷电容或电解电容,避免因热效应导致的失效。
    3. 设计PCB时,应确保输出滤波电容靠近模块输出端口。
    4. 若设备处于振动环境中,可通过胶水固定模块,防止松动。
    5. 不支持输出并联升功率或热插拔使用,需严格按照设计规范操作。

    5. 兼容性和支持


    - 兼容性:支持标准工业接口,可轻松适配多数主流SiC驱动器。
    - 技术支持:广州金升阳科技有限公司提供详尽的技术文档和在线客服支持,官网www.mornsun.cn也提供了丰富的应用笔记。
    - 后续服务:若需要定制化产品或特殊应用场景支持,可直接联系公司技术人员。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压偏离标称值 | 检查输入电压是否稳定,并更换滤波电容。 |
    | 产品发热严重 | 降低负载功率或增加散热措施。 |
    | 输出电流不足 | 确保输入电压满足要求,必要时更换型号。 |

    7. 总结和推荐


    QAxxxHC-R3 系列 DC/DC 模块电源以其卓越的性能表现、稳定的运行状态和紧凑的设计,在碳化硅驱动器供电领域展现了显著优势。其高效节能、高可靠性及广泛应用适应性,使其成为工业自动化领域的优选产品。无论是通用变频器还是高端伺服系统,该系列电源都表现出色。强烈推荐在需要高性能电源模块的应用场景中使用此产品。
    如需进一步了解详细规格或定制需求,建议直接联系广州金升阳科技有限公司获取技术支持。

QA243HC-1504R3参数

参数
输出电流最大值 -
转换效率 -
输入电压最大值 -
类型 -
最大容性负载 -
输出电压 -
输出电压组数 -
散热方式 -
输出方式 -
特性 -
开关频率 -
输入电压最小值 -
输出总功率 -
零件状态 在售
包装方式 管装

QA243HC-1504R3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

QA243HC-1504R3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 QA243HC-1504R3 QA243HC-1504R3数据手册

QA243HC-1504R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 21.842
50+ ¥ 20.1
100+ ¥ 19.43
500+ ¥ 18.76
1000+ ¥ 18.09
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.84
