B1212XT-2WR3

产品分类: DC-DC模块
产品描述: 560μF 220KHz 自然空冷 84% 2W 167mA 12V 1 13.2V 10.8V SMD 13.2mm*11.4mm*7.25mm
供应商型号: SG-B1212XT-2WR3
供应商: 期货订购
标准整包数: 1

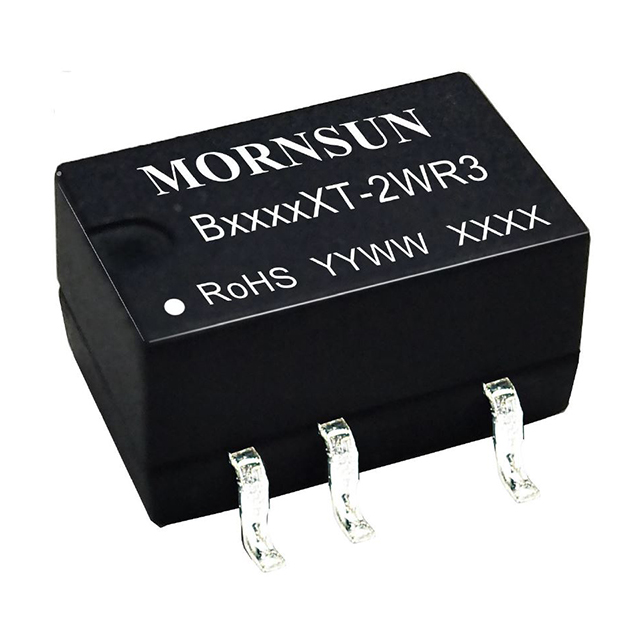

MORNSUN/广州金升阳科技 DC-DC模块 B1212XT-2WR3

B1212XT-2WR3概述

    # DC/DC 模块电源 BXT-2WR3 系列

    产品简介


    BXT-2WR3 系列是由广州金升阳科技有限公司生产的 DC/DC 模块电源。它是一款高效、紧凑且具备高可靠性的小型电源模块,特别适用于需要与输入电源隔离的输出电压应用场合。产品类型为2W定电压输入,隔离非稳压单路输出,适用于纯数字电路、一般低频模拟电路、继电器驱动电路和数据交换电路等领域。

    技术参数


    输入特性
    - 输入电流:
    - 12VDC 输入:196/8mA
    - 24VDC 输入:98/8mA
    - 冲击电压:
    - 12VDC 输入:-0.7至18VDC
    - 24VDC 输入:-0.7至30VDC
    - 反射纹波电流:30mA
    - 热插拔:不支持
    输出特性
    - 输出电压精度:见误差包络曲线图
    - 线性调节率:±1.2%
    - 负载调节率:
    - 5VDC 输出:10%至15%
    - 12VDC 输出:7%至10%
    - 15VDC 输出:6%至10%
    - 24VDC 输出:5%至10%
    - 纹波&噪声:50至150mVp-p (20MHz 带宽)
    - 温度漂移系数:满载时±0.02%/℃
    - 短路保护:可持续,自恢复
    通用特性
    - 隔离电压:输入-输出,1分钟测试,漏电流小于1mA
    - 绝缘电阻:输入-输出,绝缘电压500VDC,1000MΩ
    - 隔离电容:输入-输出,100KHz/0.1V,20pF
    - 工作温度范围:-40℃至105℃
    - 存储温度:-55℃至125℃
    - 工作时外壳温升:Ta=25℃,输入标称,输出满载
    - 平均无故障时间(MTBF):3500小时
    - 潮敏等级(MSL):IPC/JEDEC J-STD-020D.1等级1
    物理特性
    - 外壳材料:黑色阻燃耐热塑料(UL94 V-0)
    - 封装尺寸:13.20 x 11.40 x 7.25 mm
    - 重量:1.4g (Typ.)
    - 冷却方式:自然空冷
    EMC 特性
    - 传导骚扰:CISPR32/EN55032 CLASS B
    - 辐射骚扰:CISPR32/EN55032 CLASS B
    - 静电放电:IEC/EN61000-4-2 Contact ±6KV, Air ±8kV

    产品特点和优势


    - 可持续短路保护:能够在短路情况下持续工作,并自动恢复。
    - 低空载输入电流:仅8mA。
    - 宽工作温度范围:-40℃至105℃。
    - 高效率:最高可达85%。
    - 小型SMD封装:节省空间。
    - 隔离电压:1500VDC。
    - 国际标准引脚方式。
    - 通过EN62368认证。

    应用案例和使用建议


    应用案例
    该产品适用于多种电路,如纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路。例如,在工业自动化控制系统中,可用于控制不同电路的电源供应。
    使用建议
    - 在输入输出端连接合适的滤波电容以减少纹波。具体参数参考表1和图3。
    - 确保输出负载不小于额定负载的10%,否则可能会影响效率和稳定性。
    - 根据设计参考,使用推荐的EMC电路以降低电磁干扰。

    兼容性和支持


    该产品具有国际标准引脚方式,与多种电子设备和电路板兼容。制造商提供详尽的技术支持和售后服务,确保用户能够顺利安装和使用该产品。此外,广州金升阳科技有限公司还可根据客户需求提供产品定制服务。

    常见问题与解决方案


    1. 问:如何选择合适的滤波电容?
    - 答:选择滤波电容时,需要根据输出电压和负载电流确定电容的大小。确保电容值既不过小也不过大,以免影响启动或稳定性。
    2. 问:输出负载需要多少才合适?
    - 答:为了确保高效稳定运行,输出负载至少要达到额定负载的10%。如果实际功率较小,可以在输出端并联一个小电阻以增加负载。
    3. 问:如何提高EMI性能?
    - 答:可以使用推荐的EMI电路设计(如图4所示),包括电感和电容等元件,来降低电磁干扰。

    总结和推荐


    BXT-2WR3系列DC/DC模块电源以其高效率、高隔离电压和优良的EMC性能,非常适合在苛刻的工作环境下使用。其独特的短路保护和低空载电流特性使其成为可靠且高效的电源解决方案。综上所述,该产品是值得推荐的选择,特别是在需要高可靠性和小尺寸的工业和自动化应用中。

B1212XT-2WR3参数

参数
开关频率 220KHz
转换效率 84%
最大容性负载 560μF
输入电压最小值 10.8V
输出电压 12V
输出电流最大值 167mA
输出方式 -
特性 -
类型 -
输出电压组数 1
输出总功率 2W
输入电压最大值 13.2V
散热方式 自然空冷
长*宽*高 13.2mm*11.4mm*7.25mm
通用封装 SMD
零件状态 在售
包装方式 管装

B1212XT-2WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。
