WRA4805S-3WR2

产品分类: DC-DC模块
产品描述: 1000μF Remote On/Off 250KHz 自然空冷 79% 3W ±300mA ±5V 2 75V 36V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: ESY-WRA4805S-3WR2
供应商: 海外现货
标准整包数: 1

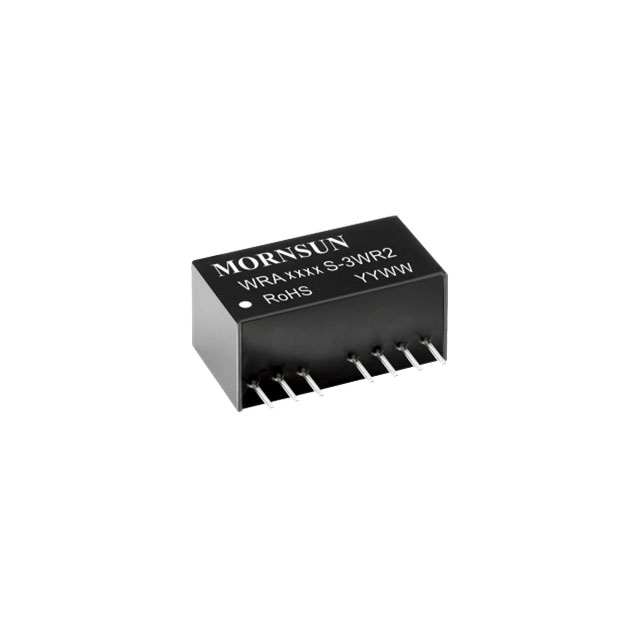

MORNSUN/广州金升阳科技 DC-DC模块 WRA4805S-3WR2

WRA4805S-3WR2概述

    WRAS-3WR2 & WRBS-3WR2 系列 DC/DC 模块电源

    产品简介


    WRAS-3WR2 & WRBS-3WR2 系列是广州金升阳科技有限公司推出的高性能 DC/DC 模块电源。这些模块电源专为需要稳定和高效直流电压转换的应用场合而设计,具备超小型 SIP 封装、宽输入电压范围、高功率密度等显著特点。其广泛应用于通信设备、仪器仪表和工业电子等领域,能够有效应对苛刻的工作环境和复杂的应用需求。

    技术参数


    - 输入电压:2:1 输入范围,覆盖 5VDC 至 48VDC。
    - 输出电压:可选 ±3V、±5V、±9V、±12V、±15V、±24V。
    - 满载效率:高达 85%。
    - 输出电流:最大输出电流可达 850mA。
    - 纹波噪声:最大纹波噪声仅为 150mVp-p。
    - 工作温度范围:-40℃ 到 +85℃。
    - 隔离电压:1500VDC。
    - 输入冲击电压:最高可达 100V。
    - 远程遥控功能:支持模块的开启和关闭。

    产品特点和优势


    - 超小型 SIP 封装:节省空间,便于集成。
    - 宽输入电压范围:2:1 输入范围,适用性强。
    - 高功率密度:高效紧凑的设计,提高了系统的整体效率。
    - 低纹波噪声:出色的电磁兼容性能,确保系统稳定运行。
    - 隔离电压高:1500VDC 的隔离电压,提供强大的安全防护。
    - 高效率:满载效率最高可达 85%。
    - 环境适应性好:能够在极端温度环境下正常工作。
    - 通过多项认证:如 EN60950 认证,确保产品的可靠性与安全性。

    应用案例和使用建议


    应用案例
    1. 通信设备:在基站设备中,这些模块电源能够提供稳定的电源支持,确保通信的连续性和稳定性。
    2. 仪器仪表:在高精度测量设备中,这些模块电源的低纹波和噪声特性能够确保测量结果的准确性。
    3. 工业电子:在工业自动化控制系统中,这些模块电源能够承受严苛的工作环境,确保系统的长期稳定运行。
    使用建议
    1. 输入滤波:为了减少输入电压的波动,可以适当增加输入滤波电容。
    2. 负载均衡:在双路输出模块中,应注意负载均衡,建议负载不平衡度不超过±5%。
    3. 电源配置:确保输入电源的输出电流足够大,以满足模块的瞬时启动需求。

    兼容性和支持


    - 兼容性:与标准电子元器件和设备高度兼容,便于集成到现有系统中。
    - 技术支持:广州金升阳科技有限公司提供了详尽的技术文档和在线支持服务,帮助用户更好地理解和使用这些模块电源。

    常见问题与解决方案


    - 问题:模块无法正常工作
    - 解决方案:检查输入电压是否在允许范围内,确保滤波电容和负载连接正确。
    - 问题:输出电压不稳定
    - 解决方案:增加外部滤波电容,确保负载电流不会大幅波动。
    - 问题:模块过热
    - 解决方案:改善散热措施,避免长时间满载运行。

    总结和推荐


    WRAS-3WR2 & WRBS-3WR2 系列 DC/DC 模块电源凭借其卓越的性能和高可靠性,成为通信、仪器仪表和工业电子领域的理想选择。其高效能、宽电压输入范围和强环境适应性使其在市场上具备强大的竞争力。我们强烈推荐用户考虑使用这些模块电源来提升系统的稳定性和效率。

WRA4805S-3WR2参数

参数
输出电流最大值 ±300mA
输出电压 ±5V
类型 -
输出方式 -
最大容性负载 1000μF
输出电压组数 2
特性 Remote On/Off
输出总功率 3W
输入电压最大值 75V
散热方式 自然空冷
转换效率 79%
输入电压最小值 36V
开关频率 250KHz
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
包装方式 管装

WRA4805S-3WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRA4805S-3WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRA4805S-3WR2 WRA4805S-3WR2数据手册

WRA4805S-3WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
