URA2415ZP-6WR3

产品分类: DC-DC模块
产品描述: 220μF 300KHz 自然空冷 88% 6W ±200mA ±15V 2 36V 9V DIP 通孔安装 32mm*20mm*10.8mm
供应商型号: ESY-URA2415ZP-6WR3
供应商: 海外现货
标准整包数: 1

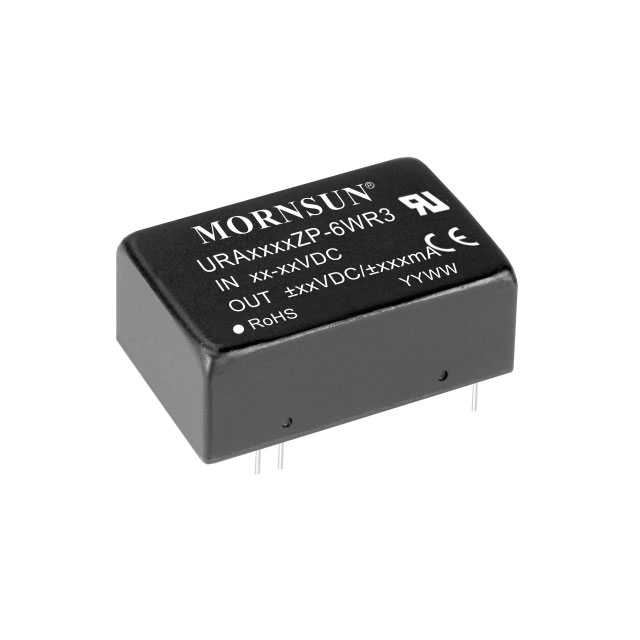

MORNSUN/广州金升阳科技 DC-DC模块 URA2415ZP-6WR3

URA2415ZP-6WR3概述

    # URAZP-6WR3 & URBZP-6WR3 系列 DC/DC 模块电源技术手册

    产品简介


    URAZP-6WR3 和 URBZP-6WR3 系列是广州金升阳科技有限公司推出的 DC/DC 模块电源,专为多种应用场合设计。该系列包括多款不同输出电压的产品,例如 URA2405ZP-6WR3(输出 5V)、URA4805ZP-6WR3(输出 5V)等。这些电源模块具有高效率、高可靠性、宽电压输入范围等特点,广泛应用于工业控制、电力系统、仪器仪表、通信设备和铁路设施等领域。

    技术参数


    | 产品型号 | 输入电压范围(VDC) | 输出电压(VDC) | 输出电流(mA) | 满载效率(%) | 最大容性负载(µF) |
    |
    | URA2405ZP-6WR3 | 9-36 | 5 | ±600/0 | 80/82 | 680 |
    | URA2409ZP-6WR3 | 9-36 | 9 | ±333/0 | 82/84 | 220 |
    | URA2412ZP-6WR3 | 9-36 | 12 | ±250/0 | 83/85 | 330 |
    | URA2415ZP-6WR3 | 9-36 | 15 | ±200/0 | 86/88 | 220 |
    | URA2424ZP-6WR3 | 9-36 | 24 | ±125/0 | 84/86 | 100 |
    | URB2403ZP-6WR3 | 9-36 | 3.3 | 1500/0 | 75/77 | 1800 |
    | URB2405ZP-6WR3 | 9-36 | 5 | 1200/0 | 80/82 | 1000 |
    | URB2409ZP-6WR3 | 9-36 | 9 | 667/0 | 81/83 | 1000 |
    | URB2412ZP-6WR3 | 9-36 | 12 | 500/0 | 83/85 | 470 |
    | URB2415ZP-6WR3 | 9-36 | 15 | 400/0 | 84/86 | 220 |
    | URB2424ZP-6WR3 | 9-36 | 24 | 250/0 | 84/86 | 100 |
    | 产品型号 | 输入电压范围(VDC) | 输出电压(VDC) | 输出电流(mA) | 满载效率(%) | 最大容性负载(µF) |
    |
    | URA4805ZP-6WR3 | 18-75 | 5 | ±600/0 | 81/83 | 680 |
    | URA4812ZP-6WR3 | 18-75 | 12 | ±250/0 | 85/87 | 330 |
    | URA4815ZP-6WR3 | 18-75 | 15 | ±200/0 | 86/88 | 220 |
    | URB4803ZP-6WR3 | 18-75 | 3.3 | 1500/0 | 78/80 | 1800 |
    | URB4805ZP-6WR3 | 18-75 | 5 | 1200/0 | 82/84 | 1000 |
    | URB4809ZP-6WR3 | 18-75 | 9 | 667/0 | 83/85 | 680 |
    | URB4812ZP-6WR3 | 18-75 | 12 | 500/0 | 85/87 | 470 |
    | URB4815ZP-6WR3 | 18-75 | 15 | 400/0 | 86/88 | 220 |
    | URB4824ZP-6WR3 | 18-75 | 24 | 250/0 | 85/87 | 100 |
    其他关键参数
    - 输入电流(满载/空载)
    - 启动电压
    - 输入冲击电压
    - 过压保护范围
    - 过流保护范围
    - 短路保护

    产品特点和优势


    1. 超宽输入电压范围:支持 4:1 宽电压输入,适应多种电源环境。
    2. 高效率:满载效率高达 88%。
    3. 低空载功耗:空载功耗低至 0.12W,节能效果显著。
    4. 高隔离电压:隔离电压达 1500VDC,提高安全性。
    5. 宽工作温度范围:工作温度范围为 -40°C 至 +85°C。
    6. 全面的保护功能:具备输入欠压保护、输出过压保护、短路保护和过流保护功能。
    7. 符合国际标准:符合 UL60950-1、EN62368-1 和 IEC60950-1 等标准。
    8. 裸机满足电磁干扰标准:满足 CISPR32/EN55032 CLASS A 标准。

    应用案例和使用建议


    应用案例
    - 工业控制:用于自动化生产线的控制系统,确保稳定可靠的电源供应。
    - 电力系统:适用于电力监控设备,确保电源在高压环境中稳定运行。
    - 仪器仪表:适合测量和检测设备,确保准确的数据传输和分析。
    - 通信设备:适用于路由器、交换机等通信设备,确保通讯的连续性。
    - 铁路设施:用于列车控制系统,确保列车运行的安全性。
    使用建议
    1. 外部电容配置:根据需要增加输入和输出电容,提高稳定性。
    2. 散热管理:使用自然空冷方式,保持适当的通风和散热。
    3. EMC 设计:遵循推荐的 EMC 设计电路,以减少电磁干扰。
    4. 合理布局:在 PCB 上合理布置电源模块,避免引入额外干扰源。

    兼容性和支持


    该系列电源模块设计紧凑,标准引脚方式便于与其他设备连接。广州金升阳科技有限公司提供全面的技术支持和维护服务,确保用户能够充分利用产品性能。

    常见问题与解决方案


    1. 输入电压不稳定:检查输入电源是否稳定,确保在允许范围内。
    2. 输出电压异常:检查负载是否过大,适当调整负载。
    3. 输出电流不足:检查连接线路是否完好,确保接触良好。
    4. 过温保护:降低负载或优化散热设计,确保工作温度在允许范围内。

    总结和推荐


    URAZP-6WR3 和 URBZP-6WR3 系列 DC/DC 模块电源凭借其高效能、宽电压输入范围、高可靠性等优点,广泛适用于多个领域。无论是工业控制还是通信设备,都表现出色。建议在需要高效率和可靠性的应用中使用。广州金升阳科技有限公司提供的全面技术支持也使得这一产品在市场上具有很高的竞争力。
    总的来说,这款 DC/DC 模块电源是一款值得信赖的产品,能够满足各种复杂的应用需求。

URA2415ZP-6WR3参数

参数
输出总功率 6W
输出电流最大值 ±200mA
开关频率 300KHz
输出方式 -
输入电压最小值 9V
散热方式 自然空冷
输出电压 ±15V
转换效率 88%
类型 -
最大容性负载 220μF
输入电压最大值 36V
特性 -
输出电压组数 2
长*宽*高 32mm*20mm*10.8mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URA2415ZP-6WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URA2415ZP-6WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URA2415ZP-6WR3 URA2415ZP-6WR3数据手册

URA2415ZP-6WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
