URF1D05LD-40WR3

产品分类: DC-DC模块
产品描述: 10000μF Adjustable Output 220KHz 自然空冷 88% 40W 8A 5V 1 160V 40V DIP 通孔安装 50.8mm*25.4mm*11.8mm
供应商型号: ESY-URF1D05LD-40WR3
供应商: 海外现货
标准整包数: 1

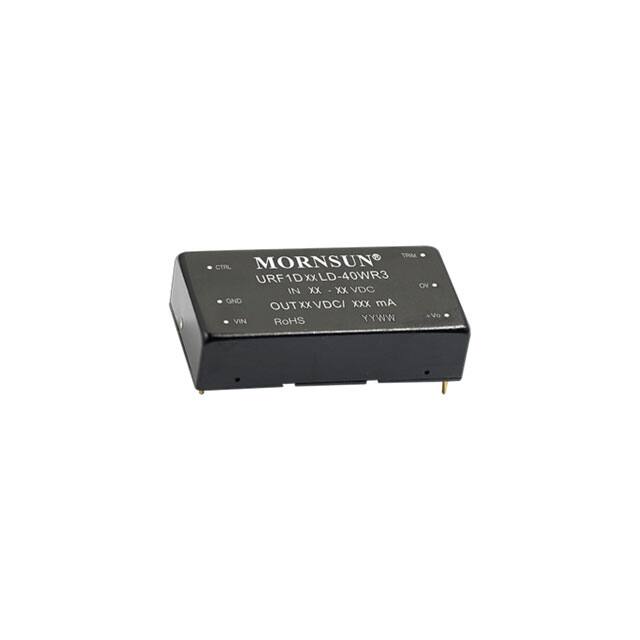

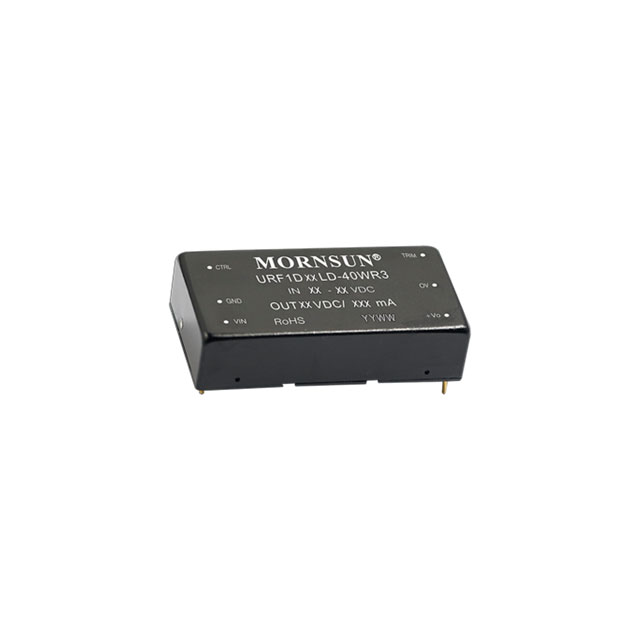

MORNSUN/广州金升阳科技 DC-DC模块 URF1D05LD-40WR3

URF1D05LD-40WR3概述

    URF1DLD-40WR3 系列 DC/DC 模块电源技术手册解析

    产品简介


    URF1DLD-40WR3 系列是一款输出功率为 40W 的 DC/DC 模块电源,提供超宽电压输入范围(4:1),广泛适用于 72V、96V 和 110V 的铁路车载电子设备。其核心功能包括隔离稳压、高效率(高达 91%)、强大的过载保护功能(输入欠压、输出短路、过流、过压及过温保护),并获得 EN62368 和 EN50155 认证,确保其在复杂工业环境中的可靠运行。该系列产品包含卧式封装、接线式封装(A2S)和导轨式封装(A4S),以适应不同安装需求。

    技术参数


    | 项目 | 技术参数 |

    | 输出功率 | 40W |
    | 输入电压范围 | 40-160VDC |
    | 输出电压 | 3.3V、5V、12V、15V、24V、48V |
    | 效率 | 最高可达 91% |
    | 绝缘电压 | 输入-输出:3000VDC / 1500VAC |
    | 工作温度范围 | -40℃ 至 +85℃ |
    | 开启/关闭控制 | 支持通过遥控脚实现模块开启与关闭 |

    产品特点和优势


    URF1DLD-40WR3 系列电源具有以下显著特点和优势:
    1. 超宽输入电压范围:4:1 的宽电压范围增强了产品的适应性,尤其适用于电压波动较大的应用环境。
    2. 高可靠性:具备输入欠压保护、过流保护、短路保护及过温保护等多重保护机制,有效延长使用寿命。
    3. 高效率与低功耗:典型效率达到 91%,大幅减少能源损耗。
    4. 增强隔离性能:通过 3000VDC 的加强绝缘等级,确保用户设备的安全性。
    5. 多样化封装形式:提供卧式、接线式(A2S)和导轨式(A4S)封装,满足不同的安装需求。
    6. 严格认证:符合 EN62368 和 EN50155 等国际标准,适用于轨道交通等领域。

    应用案例和使用建议


    该系列模块电源的主要应用场景包括铁路车载电子设备、工业自动化控制系统以及通信设备。以下是一些使用建议:
    1. 在需要高可靠性的环境中,可以优先考虑带散热片的产品型号(后缀为 H),以进一步提升散热效果。
    2. 根据负载特性和输入电压范围选择合适的封装形式。例如,对于狭小空间的应用场景,可选用卧式封装。
    3. 若需进一步提高 EMC 性能,可参考推荐的 EMI 和 EMS 电路图(图 4)进行设计。

    兼容性和支持


    URF1DLD-40WR3 系列模块电源兼容主流铁路车载设备及工业控制系统,可与其他标准器件无缝配合。同时,广州金升阳科技有限公司提供全面的技术支持,包括产品定制服务和详尽的应用指南,以帮助用户更好地集成和优化设计方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压不稳定导致保护触发 | 确保输入电压在标称范围内,检查是否需要增加稳压模块 |
    | 输出电压波动较大 | 检查负载变化情况,调整外接电容值 |
    | 温度过高 | 使用带散热片的产品型号或改善散热条件 |

    总结和推荐


    综上所述,URF1DLD-40WR3 系列 DC/DC 模块电源凭借其高效率、宽输入电压范围和强大保护功能,在铁路、工业控制等高可靠性需求领域表现出色。我们强烈推荐该产品用于需要稳定直流输出且面临恶劣环境的应用场景。通过合理的安装与调试,该系列产品可以充分满足用户需求,实现长期稳定的运行。

URF1D05LD-40WR3参数

参数
特性 Adjustable Output
输入电压最小值 40V
开关频率 220KHz
输出方式 -
转换效率 88%
输出电流最大值 8A
最大容性负载 10000μF
散热方式 自然空冷
输出电压组数 1
输出总功率 40W
类型 -
输出电压 5V
输入电压最大值 160V
长*宽*高 50.8mm*25.4mm*11.8mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URF1D05LD-40WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URF1D05LD-40WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URF1D05LD-40WR3 URF1D05LD-40WR3数据手册

URF1D05LD-40WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.2582 ¥ 154.2821
库存: 1
起订量: 33 增量: 0
交货地:
最小起订量为:1
合计: ¥ 154.28
