URF2405P-6WR3

产品分类: DC-DC模块
产品描述: 2200μF 300KHz 自然空冷 81% 6W 1.2A 5V 2 36V 9V DIP 通孔安装 31.6mm*20.3mm*10.2mm
供应商型号: ESY-URF2405P-6WR3
供应商: 海外现货
标准整包数: 1

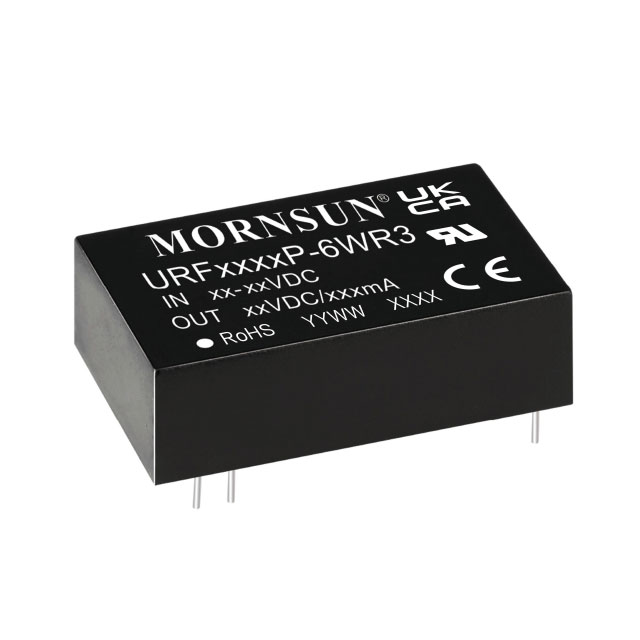

MORNSUN/广州金升阳科技 DC-DC模块 URF2405P-6WR3

URF2405P-6WR3概述

    电子元器件产品技术手册

    产品简介


    DC/DC模块电源UREP-6WR3 & URFP-6WR3系列是广州金升阳科技有限公司推出的6W隔离稳压电源。这些电源具备超宽电压输入范围(4:1),能够实现高效能转换,适用于各种工业控制、电力系统、仪器仪表及通信领域。

    技术参数


    - 输入电压范围: 9-36VDC(URE系列)/18-75VDC(URF系列)
    - 输出电压: ±5V/±12V/±15V(URE系列)/3.3V/5V/12V/15V(URF系列)
    - 满载效率: 最高可达88%
    - 空载功耗: 低至0.12W
    - 隔离电压: 3000VDC
    - 工作温度范围: -40℃ to +85℃
    - 启动电压: 9VDC(24V系列)/18VDC(48V系列)
    - 输入欠压保护: 6.5VDC(24V系列)/15.5VDC(48V系列)
    - 输出短路、过压、过流保护: 支持
    - 绝缘电阻: 输入-输出,绝缘电压500VDC时≥1000MΩ
    - 平均无故障时间(MTBF): 1000k hours(MIL-HDBK-217F@25℃)
    - 工作模式: 自然空冷
    - 开关频率: 300kHz(满载)

    产品特点和优势


    - 超宽输入电压范围: 4:1的宽电压输入范围适应多种供电环境。
    - 高效率: 最高效率达88%,有效提升能源利用率。
    - 低功耗: 空载功耗仅为0.12W,节能环保。
    - 可靠保护机制: 包括输入欠压保护、输出短路、过压、过流保护等。
    - 符合国际标准: UL60950-1、EN62368-1、BS EN62368-1、IEC60950-1等。
    - 裸机满足电磁干扰标准: 裸机满足CISPR32/EN55032 CLASS A。

    应用案例和使用建议


    UREP-6WR3 & URFP-6WR3系列电源广泛应用于各类工业控制系统、电力系统、仪器仪表及通信领域。例如,在电力系统中,它们可以作为稳压电源为各类传感器供电;在通信领域,可用于无线基站的电源转换。
    使用建议:
    - 根据实际输入电压和负载需求选择合适的型号。
    - 外接电容Cin、Cout可以进一步减少输入输出纹波。
    - 在EMS测试中推荐使用特定电路(图3-①),在EMI滤波中使用另一特定电路(图3-②)。

    兼容性和支持


    这些电源采用标准引脚布局,便于与其他电子元件集成。公司提供了详尽的技术支持文档,包括《DC-DC应用笔记》等资料,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题: 输入电压过高导致损坏
    - 解决办法: 确保输入电压不超过最大值(24V系列9-36V,48V系列18-75V)。
    - 问题: 输出纹波较大
    - 解决办法: 增加外接电容(Cin、Cout),并选择串联等效阻抗值小的电容。
    - 问题: 开关频率不稳定
    - 解决办法: 当负载降低到50%以下时,开关频率随负载的减小而降低。

    总结和推荐


    UREP-6WR3 & URFP-6WR3系列凭借其高效率、超宽输入电压范围和多种保护功能,在工业控制和通信应用中表现出色。虽然产品具有一定的局限性(如不支持输出并联升功率),但其整体表现依然值得信赖。强烈推荐该系列产品用于需要稳定、高效的直流电源的应用场景。

URF2405P-6WR3参数

参数
转换效率 81%
类型 -
输出电流最大值 1.2A
散热方式 自然空冷
输入电压最大值 36V
特性 -
最大容性负载 2200μF
输出电压组数 2
输入电压最小值 9V
输出电压 5V
输出总功率 6W
开关频率 300KHz
输出方式 -
长*宽*高 31.6mm*20.3mm*10.2mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URF2405P-6WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URF2405P-6WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URF2405P-6WR3 URF2405P-6WR3数据手册

URF2405P-6WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.294 ¥ 44.7344
库存: 135
起订量: 112 增量: 0
交货地:
最小起订量为:1
合计: ¥ 44.73
