首页  >  产品百科  >  URB2412ZP-6WR3

URB2412ZP-6WR3

产品分类: DC-DC模块
产品描述: 470μF 300KHz 自然空冷 85% 6W 500mA 12V 2 36V 9V DIP 通孔安装 32mm*20mm*10.8mm
供应商型号: ESY-URB2412ZP-6WR3
供应商: 海外现货
标准整包数: 1

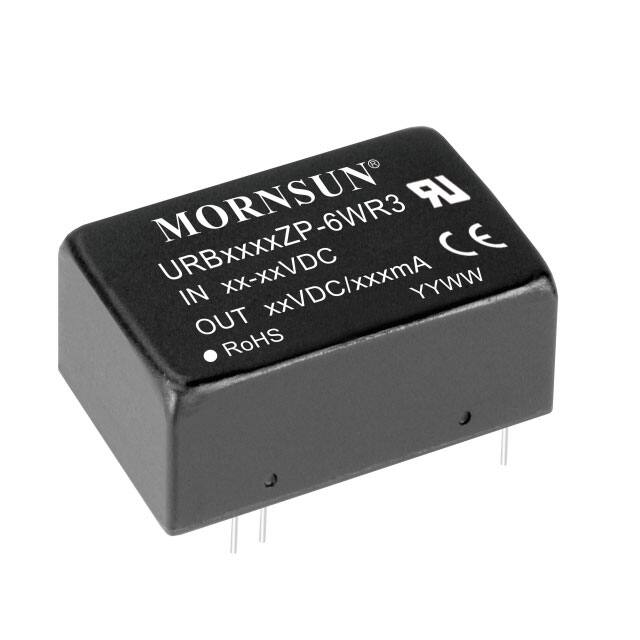

MORNSUN/广州金升阳科技 DC-DC模块 URB2412ZP-6WR3

URB2412ZP-6WR3概述

    # URAZP-6WR3 & URBZP-6WR3系列DC/DC转换器技术手册

    产品简介


    URAZP-6WR3 & URBZP-6WR3系列是莫仕科技(广州)有限公司推出的6W隔离式DC/DC转换器,采用DIP封装。这些转换器提供超宽输入电压范围和受控双/单输出,符合CISPR32/EN55032 CLASS A标准且无需额外组件即可满足电磁兼容要求。这些转换器广泛应用于工业控制、电力、仪器仪表、通信和铁路等领域。

    技术参数


    - 输入电压范围:24VDC输入时为9-36VDC,48VDC输入时为18-75VDC。
    - 效率:最高可达88%(满载条件)。
    - 空载功耗:低至0.12W。
    - 隔离电压:输入到输出测试电压为1.5kVDC。
    - 工作环境温度范围:-40°C 至 +85°C。
    - 保护功能:具备输入欠压、输出过压、短路和过流保护。
    - 认证标准:通过UL60950, EN60950, IEC60950认证,并符合EN50155铁路标准和EN62368标准。

    产品特点和优势


    1. 超宽输入电压范围:实现1:4的输入电压比,适用于多种电源输入需求。
    2. 高效率:最高可达88%,显著提高能源利用率。
    3. 低空载功耗:仅需0.12W,减少能量浪费。
    4. 严格的安全和保护措施:集成多种保护功能,确保系统稳定运行。
    5. 广泛的适用性和认证:符合多项国际安全和电磁兼容标准,适合各种应用场合。

    应用案例和使用建议


    应用案例
    这些DC/DC转换器常用于工业控制系统、电力供应系统和铁路信号系统中。在这些环境中,它们能可靠地提供稳定电压输出,确保系统的正常运行。
    使用建议
    - 增加电容值:适当增加输入和输出电容(Cin和Cout)可进一步降低纹波电压。
    - 注意负载平衡:对于双输出型号,确保负载不平衡不超过±5%,以保持性能稳定性。
    - 遵守应用电路推荐:使用手册中提供的典型应用电路图,以获得最佳效果。

    兼容性和支持


    - 兼容性:URBZP-6WR3系列产品具有标准化引脚排列,易于与其他标准模块兼容。
    - 技术支持:莫仕科技提供详细的应用指南和设计参考,如有需要,可联系技术支持获取更多帮助。

    常见问题与解决方案


    1. 输入电压超出额定范围怎么办?
    - 解决方法:严格控制输入电压在额定范围内,避免超过最大输入电压导致损坏。

    2. 如何改善纹波和噪声?
    - 解决方法:选择具有低等效串联电阻(ESR)的电容,合理配置输入和输出电容值。

    总结和推荐


    总结:URBZP-6WR3系列产品凭借其高效、宽输入范围、低空载功耗和多重保护功能,成为广泛应用的理想选择。特别适用于需要高度可靠和稳定的电压输出的场景。
    推荐:基于其出色的性能和广泛的适用性,我们强烈推荐URBZP-6WR3系列产品给所有需要稳定电压转换的客户。无论是工业控制还是铁路通信系统,这些转换器都能满足您的需求。

URB2412ZP-6WR3参数

参数
转换效率 85%
输入电压最小值 9V
输出电压组数 2
特性 -
输出电压 12V
类型 -
最大容性负载 470μF
输出电流最大值 500mA
输出方式 -
输出总功率 6W
开关频率 300KHz
输入电压最大值 36V
散热方式 自然空冷
长*宽*高 32mm*20mm*10.8mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URB2412ZP-6WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB2412ZP-6WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB2412ZP-6WR3 URB2412ZP-6WR3数据手册

URB2412ZP-6WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
